4.3.9. Элементы системы впрыска Magnetti Marelli

МОДЕЛИ 1,8 ЛИТРОВ

Топливные форсунки

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять провод массы с аккумулятора.
2. Снять воздушный фильтр.
3. Отвинтить два болта крепления проводов к вершине коллектора.
4. Снять электрические разъемы с форсунок.
5. Отвинтить болты и снять пластины крепления форсунок. Форсунки 1 и 2 крепятся одной пластиной, а 3 и 4 – другой.
6. Извлечь форсунки и при необходимости заменить уплотнительные кольца круглого сечения.

Потенциометр положения дроссельной заслонки

Потенциометр положения дроссельной заслонки установлен с правой стороны корпуса дросселя.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять провод массы с аккумулятора.
2. Снять электрический разъем с потенциометра.
3. Отвинтить два винта и снять потенциометр.

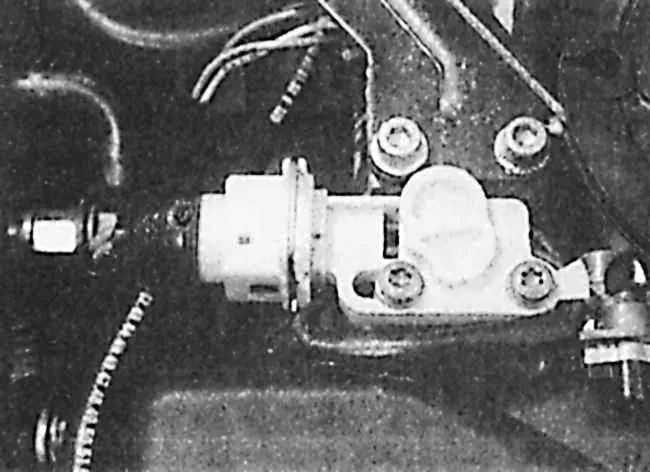

Двигатель управления скоростью холостого хода

Скорость холостого хода управляется двигателем, который расположен спереди на корпусе дросселей.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять провод массы с аккумулятора.
2. Снять электрический разъем с двигателя.
3. Отвинтить два винта и снять двигатель с корпуса дросселей.

Датчик температуры поступающего воздуха

Датчик температуры поступающего воздуха расположен в корпусе дросселей.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять потенциометр положения дроссельной заслонки.
2. Снять электрический разъем с датчика температуры воздуха.
3. Отвинтить винт крепления датчика и снять его.

Элемент обогрева корпуса дросселей

Элемент обогрева корпуса дросселей прикреплен к вершине корпуса дросселей.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять электрический разъем с элемента обогрева.
2. Отвинтить винт крепления элемента обогрева и снять его.

МОДЕЛИ 2,0 ЛИТРА

Топливная магистраль и форсунки

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять провод массы с аккумулятора.
2. Снять воздушный фильтр.
3. Снять давление в топливной системе.
4. Снять вакуумную трубку датчика на регуляторе давления и отвинтить болт крепления регулятора.
5. Освободить скобы и снять различные шланги с магистрали.
6. Отвинтить шланги подачи топлива и возвратные шланги.
7. Снять электрические разъемы с форсунок.
8. Отвинтить три болта крепления топливной магистрали и, поднимая ее вверх, снять магистраль.
9. Снять скобы крепления форсунок к магистрали и извлечь их.
10. Проверить состояние кольцевых уплотнений и при необходимости заменить их.
11. Очистить наконечники форсунок, применяя очищающую жидкость.

Датчик температуры поступающего воздуха

Датчик температуры поступающего воздуха расположен в корпусе дросселей.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять потенциометр положения дроссельной заслонки.
2. Снять электрический разъем с датчика температуры воздуха.
3. Отвинтить винт крепления датчика и снять его.

Датчик скорости автомобиля

Датчик скорости автомобиля – неотъемлемая часть привода спидометра.

Датчик детонации

Датчик детонации завинчен на задней части блока цилиндров.
