7.1.5. Снятие и установка компонентов системы преднакала дизельного двигателя

Модуль управления преднакалом

 ПОРЯДОК ВЫПОЛНЕНИЯ

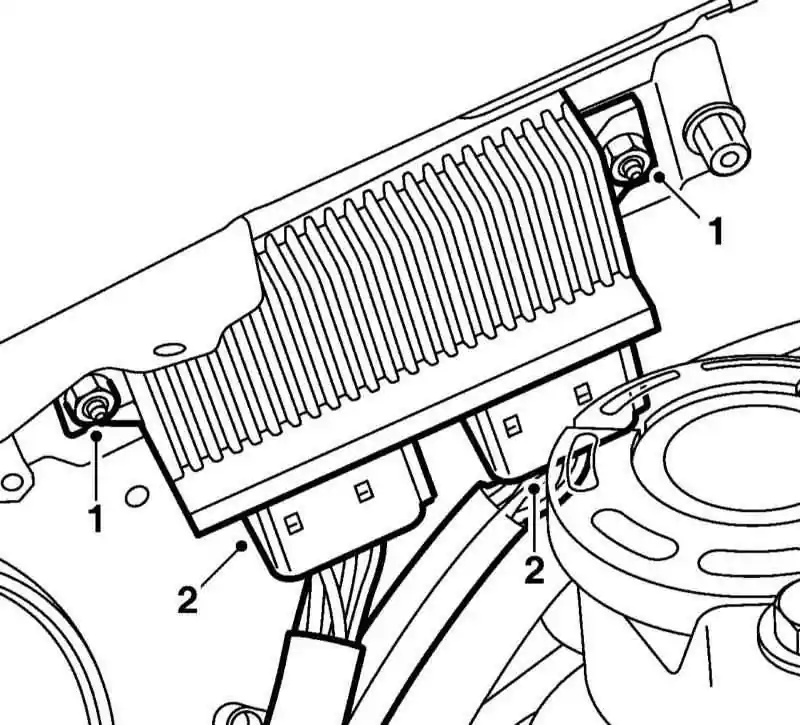

  1. Отдайте гайки (1), разъедините разъёмы (2) и снимите модуль управления преднакалом.
  1. Установка производится в обратном порядке.

Свечи накаливания

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите верхнюю секцию впускного трубопровода (см. Раздел Снятие и установка впускного трубопровода).

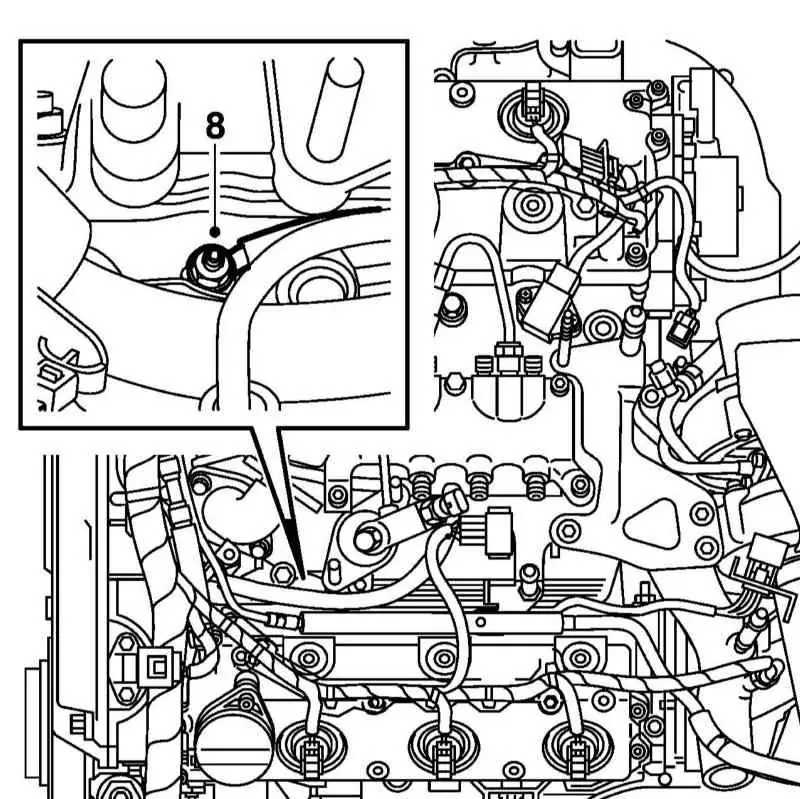

  2. Разъедините разъёмы клапана EGR, датчика температуры топлива и датчика MAP.

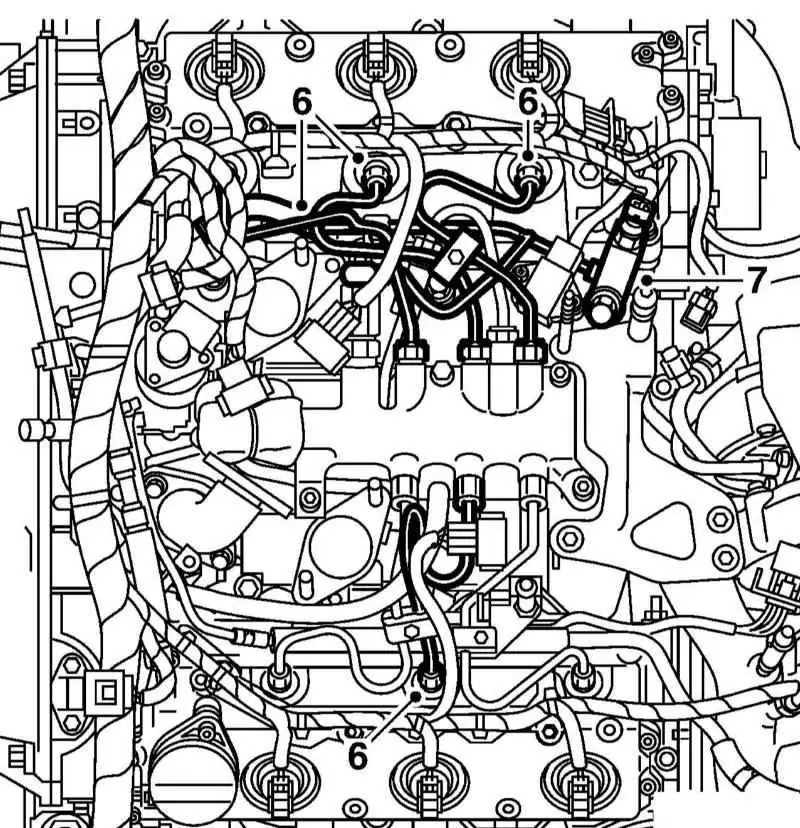

  1. Снимите подающие топливные трубки форсунок 1, 3, 4 и 5 (6 на иллюстрации) и возвратную топливную линию (7) заднего ряда цилиндров вместе с кронштейнами.
  1. Разъедините разъёмы электропроводки форсунок и снимите форсунки.
  1. Установка производится в обратном порядке. Используйте новые прокладки возвратной топливной линии и новые подающие трубки.
