4.3.16. Снятие и установка масляного насоса и сборки маслозаборника

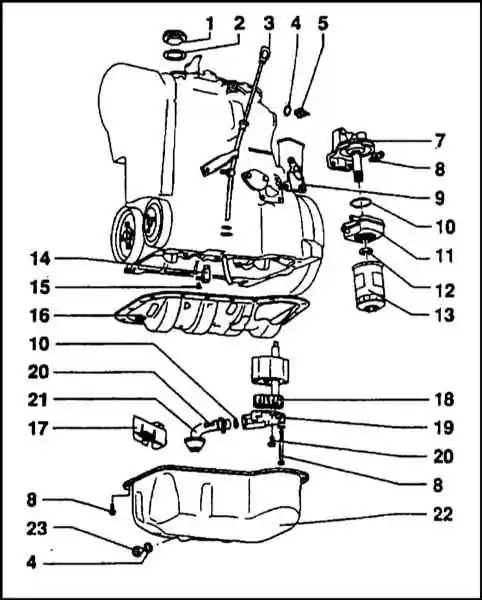

Система смазки дизельного двигателя

1 — Пробка маслозаливной горловины
2 — Уплотнительная прокладка
3 — Измерительный щуп
4 — Уплотнительная прокладка
5 — Датчик-выключатель контрольной лампы давления масла
7 — Кронштейн масляного фильтра
8 — Болт крепления кронштейна
9 — Уплотнение
10 — Уплотнительное кольцо
11 — Теплообменник
12 — Гайка крепления теплообменника

13 — Масляный фильтр
14 — Масляный жиклер шатуна
15 — Болт крепления жиклера
16 — Маслоотражатель
17 — Маслоотражатель
18 — Шестерни масляного насоса
19 — Крышка
20 — Крепежный болт
21 — Маслозаборник
22 — Поддон картера
23 — Сливная пробка

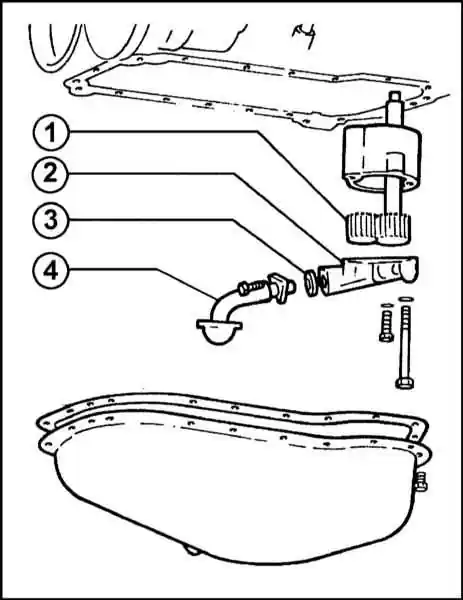

Компоненты масляного насоса

1 — Шестерни насоса
2 — Крышка насоса

3 — Уплотнительное кольцо
4 — Маслозаборная трубка


Система смазки - общая информация

В рассматриваемом двигателе использована комбинированная система смазки с полнопоточным масляным фильтром. Полный объем заливаемого масла составляет 4.5 л.

Необходимое рабочее давление масла создается шестеренчатым масляным насосом. Ширина шестерен составляет 36 мм. Маслозаборник соединяется с насосом через уплотнительную прокладку. Рабочая величина давления масла в системе составляет 0.57 ÷ 0.67 мПа. При превышении допустимого значения происходит открывание редукционного клапана насоса.

Датчик-выключатель контрольной лампы закреплен на кронштейне масляного фильтра.

Охлаждение масла производится в теплообменнике, соединенном с системой охлаждения двигателя.

Масляный насос и сборка маслозаборника расположены в поддоне картера двигателя. Привод насоса осуществляется от промежуточного вала, вращающегося с частотой, равной половине частоты вращения коленчатого вала.

СНЯТИЕ

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите поддон картера двигателя (см. Раздел Поддон - снятие, проверка и установка).
2. Выверните болты крепления насоса к основанию блока цилиндров.
3. Опустите сборку насоса с маслозаборником, отделив ее от блока. При соответствующей комплектации снимите пластину маслоотражателя.

ПРОВЕРКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отдайте винты крепления фланца сопряжения и снимите трубку маслозаборника. Снимите уплотнительное кольцо. Выверните крепежные винты и снимите крышку насоса.
2. Тщательно прочистите насос и проверьте состояние зубьев его шестерен.

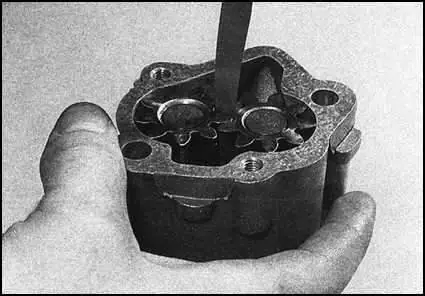

3. Для оценки величины люфта зацепления повращайте шестерни в разные стороны. Произведите измерение и сравните его результаты с требованиями Спецификаций.

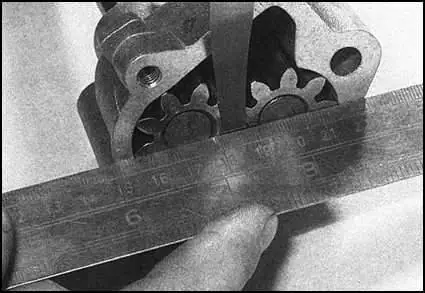

4. При помощи стальной линейки и щупа лезвийного типа определите осевой люфт посадки шестерен. Сравните результат с требованиями Спецификаций.

5. В случае выхода результатов измерений за пределы допустимых значений насос подлежит замене.

УСТАНОВКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите крышку насоса, вверните и затяните с требуемым усилием крепежные винты.
2. Установите на насос сборку маслозаборника (не забудьте заменить уплотнительное кольцо). Затяните крепежные винты с требуемым усилием.
3. Установите насос на блок цилиндров, вверните и затяните с требуемым усилием крепежные болты.
4. Установите на место поддон картера.
