14.22. Снятие, проверка состояния и установка комбинированных подрулевых переключателей

Левый комбинированный подрулевой переключатель

 ПОРЯДОК ВЫПОЛНЕНИЯ

Левый комбинированный подрулевой переключатель предназначен для управления функционированием указателей поворотов и переключения режимов функционирования фар.


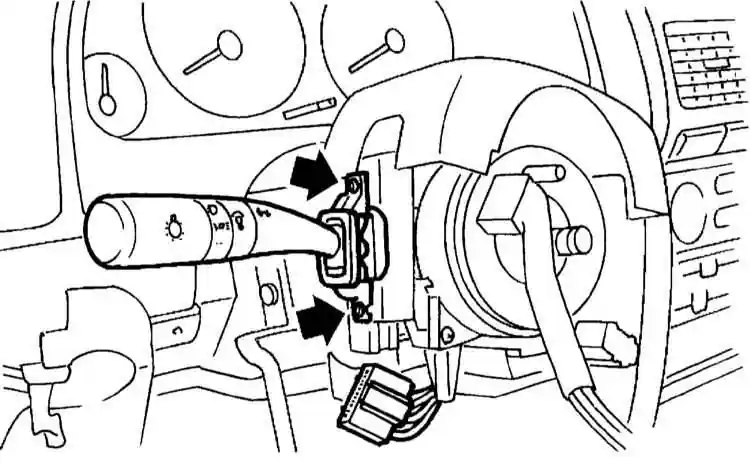

Снятие и установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Правый комбинированный подрулевой переключатель служит для управления функционированием очистителей и омывателей стекол (см. Главу Кузов).
2. Снимите левую нижнюю секцию отделки панели приборов (см. Главу Кузов).

3. Отпустите крепежные винты, стягивающие верхнюю и нижнюю крышки кожуха рулевой колонки.

4. Отсоедините от сборки комбинированных подрулевых переключателей электропроводку, затем выверните крепежный винт и снимите правый подрулевой переключатель.

5. Установка производится в обратном порядке.


Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

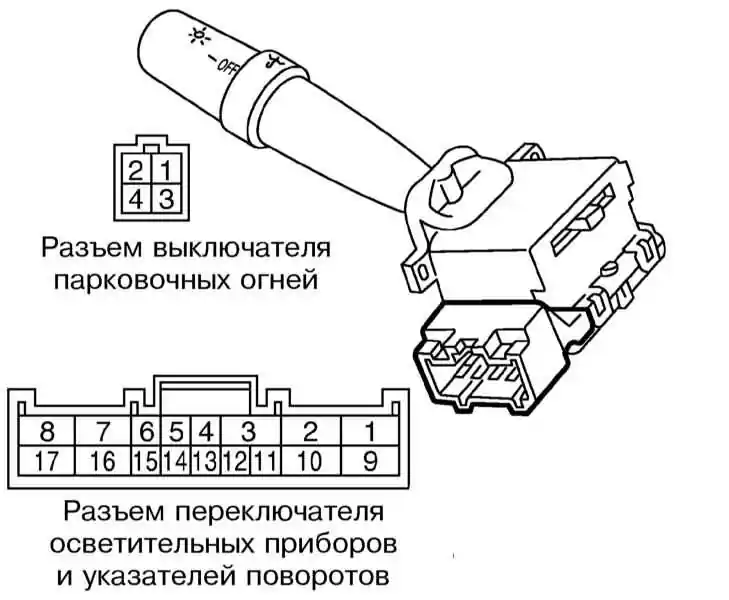

1. Проверьте правильность распределения проводимости между клеммами контактных разъемов переключателя в каждом из положений последнего (см. таблицу 34).

2. Неисправный переключатель замените.

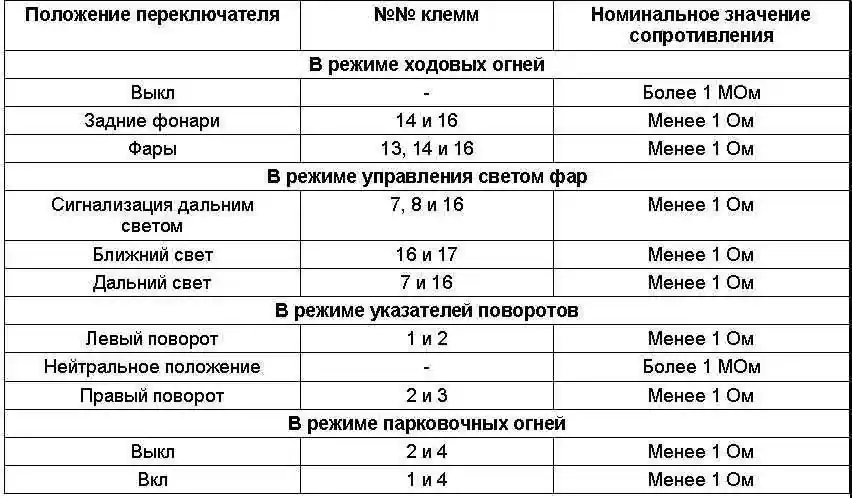

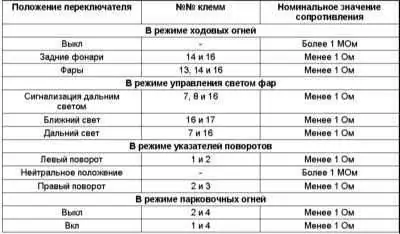

Таблица 34


Правый комбинированный подрулевой переключатель

Правый комбинированный подрулевой переключатель служит для управления функционированием очистителей и омывателей стекол (см. Главу Кузов).

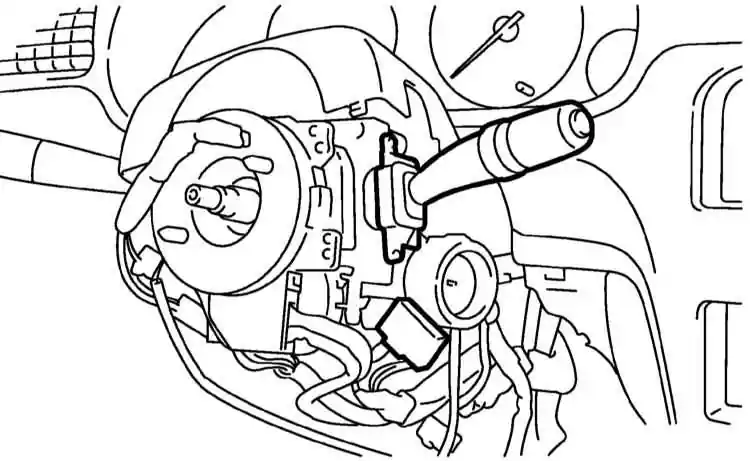

Снятие и установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отпустите крепежный винт и снимите крышку кожуха рулевой колонки.

2. Отсоедините от сборки комбинированных подрулевых переключателей электропроводку, затем выверните крепежный винт и снимите правый подрулевой переключатель.

3. Установка производится в обратном порядке.


Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте правильность распределения проводимости между клеммами контактного разъема переключателя в каждом из положений последнего (см. таблицу 35).

2. Для проверки исправности активации интервального режима стеклоочистителя переведите рычаг переключателя в соответствующее положение и установите продолжительность паузы на максимум (см. Главы 11 и «Органы управления и приемы эксплуатации»), затем подключите батарею между клеммами №№ 16 и 2 контактного разъема переключателя и замерьте напряжение между клеммами №№ 7 и 2 (измерение проводите после второй остановки стеклоочистителей). Сравните результаты измерений с приведенной на иллюстрации картой.

3. Неисправный переключатель замените.

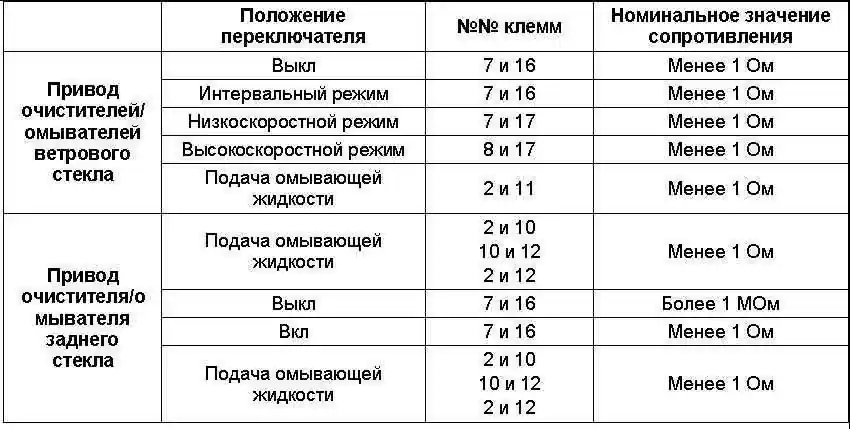

Таблица 35
