19.1.3.9. Обогреватель переднего сиденья (если оборудован)

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Проверьте, что зажигание выключено.
  2. Достаньте регулирующий переключатель обогревателя сидений из центральной консоли.
  3. Отсоедините разъем от переключателя.

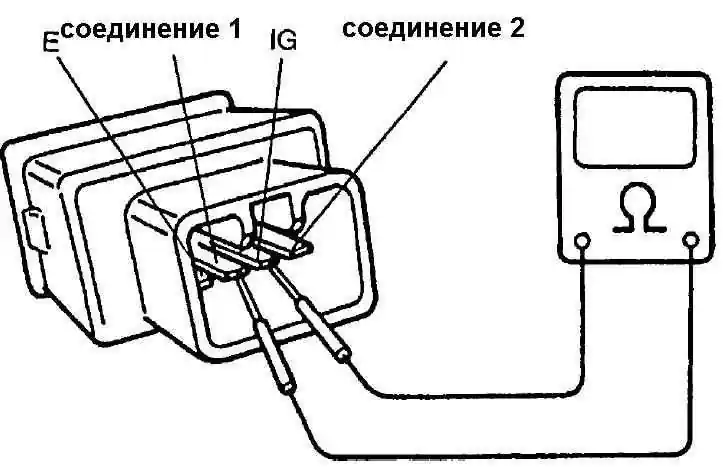

  1. Проверьте на неразрывность между клеммами в каждом положении переключателя. Если результаты проверки отличаются от результатов, указанных в таблице, замените переключатель.

Нагревательный элемент обогревателя сидений

Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Убедитесь, что регулирующий переключатель обогрева сидений находится в положении «выключено».
  2. Отсоедините два разъема от обогревателя под подушкой сиденья. Если под сиденьем оборудован поднос, то отсоедините разъем, находящийся между подносом и подушкой сиденья.
  3. Проверьте на неразрывность между клеммами как показано внизу. Если существует разрыв, замените неисправный обогреватель сидений.
    • Цепь обогревателя сидений на спинке сиденья: между A и B
    • Цепь обогревателя сидений на сиденье:
      • между C и D
      • между D и F
      • между E и G
1 — нагревательный элемент обогревателя сидений
1 — нагревательный элемент обогревателя сидений
2 — термостат
