9.4.2.5. Тормозная колодка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Если накладка изношена сверх предела, замените башмак.
  2. Если одна из тормозных накладок изношена до предела, следует одновременно заменить все накладки.
    • Толщина тормозной колодки "a":
      • стандарт: 6.5 мм (0.24 дюймов)
      • предел износа: 3.0 мм (0.12 дюймов)

Никогда не полируйте накладку наждачной бумагой. Если полировать ее наждачной бумагой, жесткие частицы с наждачной бумаги останутся на накладке и могут повредить барабан. Когда необходимо исправить накладку, замените ее на новую.

Установка

См. Примечание в начале данной Главы.


 ПОРЯДОК ВЫПОЛНЕНИЯ

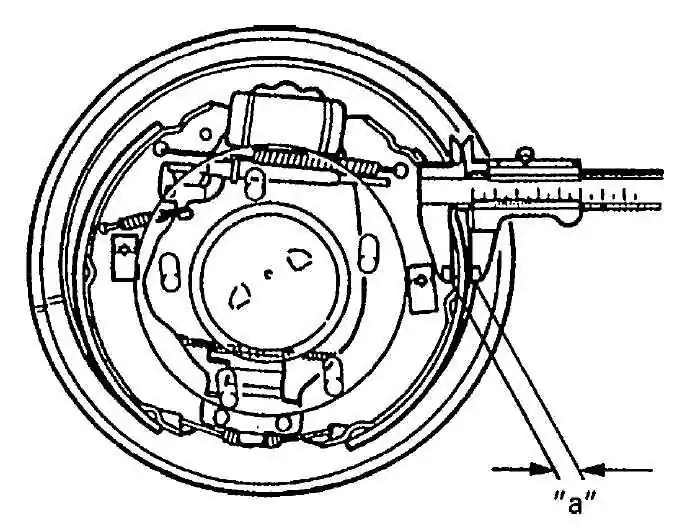

  1. Перед установкой тормозного барабана, проверьте внешний диаметр тормозной колодки (3). Если он не соответствует приведенному ниже значению, отрегулируйте его в соответствии с техническими условиями, повернув регулятор (4). Внешний диаметр тормозной колодки: "a" — 219.4 - 219.7 мм (8.638 - 8.650 дюймов).
1 — стопорный рычаг
2 — штифт регулятора
  1. Установите тормозной барабан, убедившись, что внутренняя часть тормозного барабана и тормозных колодок свободны от грязи и масла.
  2. По завершении работ, нажмите на тормозной рычаг с усилием примерно 30 кг (66 фунтов) от трех до десяти раз, чтобы получить необходимый зазор между барабаном и башмаком. Отрегулируйте кабель стояночного тормоза (для регулировки, обратитесь к Разделу Проверка и регулировка стояночного тормоза в Главе Тормозная система).
  3. Установите заднюю центральную консольную коробку.

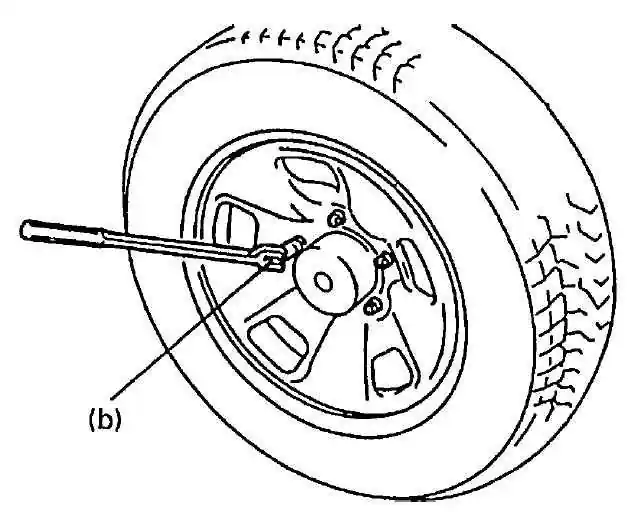

Установите колесо и затяните колесные гайки с указанным крутящим моментом затяжки. Крутящий момент затяжки: колесная гайка (b): 100 Н•м (10.0 кг-м, 72.5 фунтов-фут).
  1. Проверьте и убедитесь, что тормозной барабан не заедает и тормоза работают правильно. Затем снимите транспортное средство с подъемника и выполните проверку тормоза (ножного тормоза и стояночного тормоза).

Тормозная колодка

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Выполните п. 1 - 5 процедуры снятия Раздела Тормозной барабан.

Будьте особенно осторожны, устанавливая возвратную пружину тормозной колодки. Неправильная установка может привести к тому, что пружина соскочит и может стать причиной травмы.

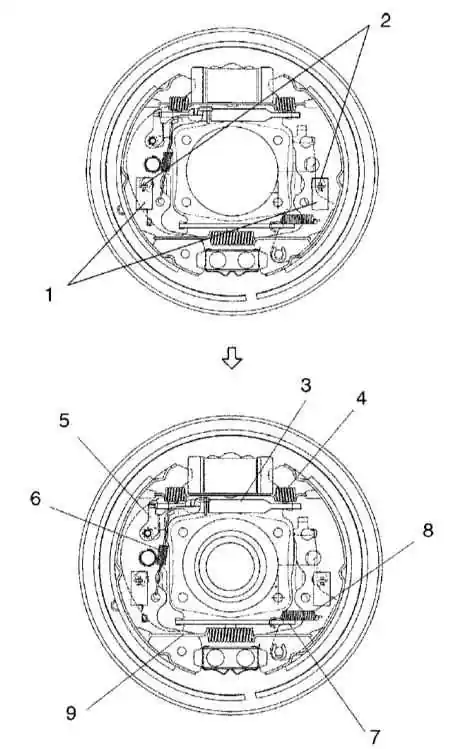

  1. Снимите пружины, прижимающие башмак (1), отогнув штифты, прижимающие башмак (2).
  1. Снимите верхнюю возвратную пружину (4), сборку регулятора (3), рычаг регулятора (5), пружину рычага регулятора (6), пружина стойки (8), and сойку (7).
  2. Снимите тормозные колодки и нижнюю возвратную пружину башмака (9).

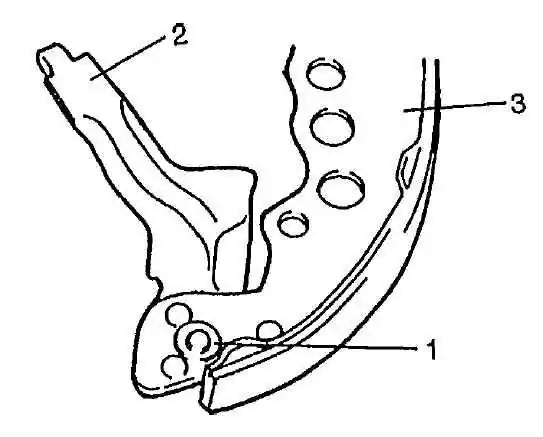

  3. Снимите тормозные колодки и отсоедините кабель стояночного тормоза (2) с рычага колодки стояночного тормоза (1).
3 — патрубок тормозного кабеля
  1. Снимите рычаг колодки стояночного тормоза (2) и держатель (1) с тормозной колодки (3).

Осмотр

Рычаг стояночного башмака

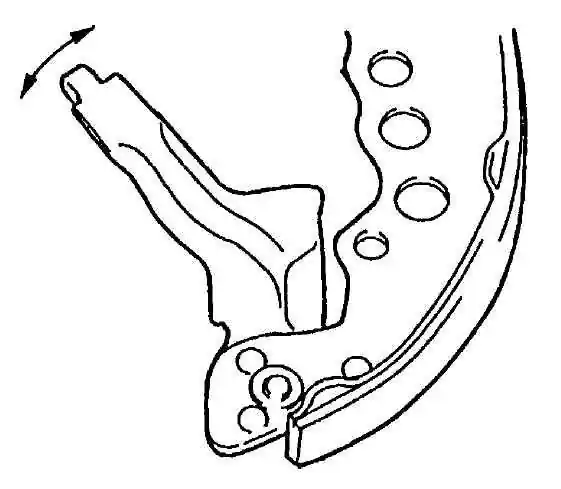

Осмотрите рычаг тормозной колодки и проверьте, свободно ли движение относительно тормозной колодки. Если он неисправен, исправьте или замените.

Сборка регулятора

Проверьте резьбу или храповик стойки и регулятор, нет ли износа, застревания и коррозии.

Пружины

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Осмотрите не повреждены и не ослабли ли пружины.

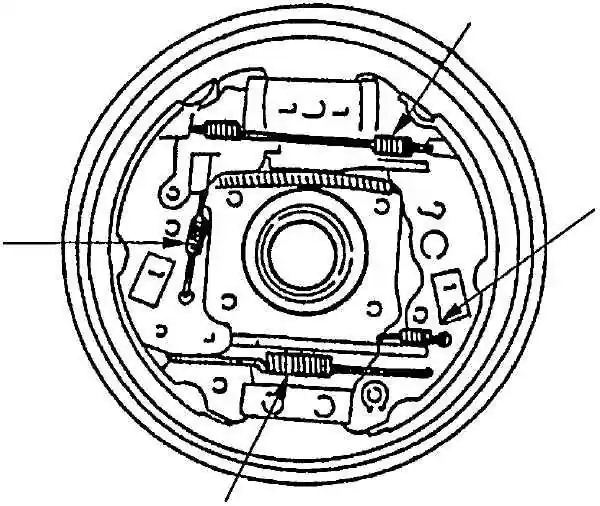

  1. Осмотрите каждую часть со стрелкой, нет ли ржавчины. Если есть неисправности, замените.

Тормозная колодка

Обратитесь к подразделу Осмотр Раздела Тормозной барабан.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Соберите части в порядке, обратном порядку при снятии.

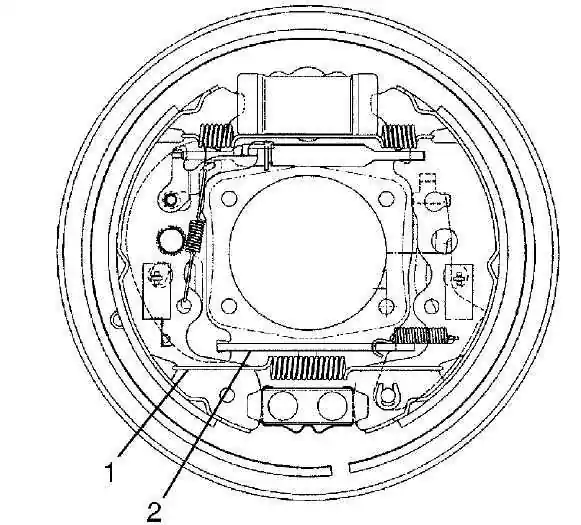

1 — нижняя возвратная пружина
2 — нижняя стойка

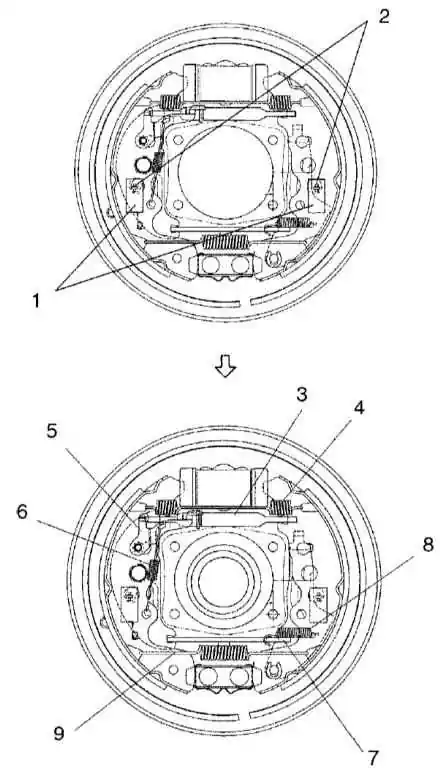

  1. Установите пружины, удерживающие башмак (1) придавив их на место и поворачивая прижимные штифты (2).
  1. Установите сборку регулятора (3) и верхнюю возвратную пружину башмака (4).
  2. Установите рычаг регулятора (5), пружину рычага регулятора (6), сборку стойки (7) и пружину стойки (8).
  3. Установите нижнюю возвратную пружину башмака (9).
  4. Затем обратитесь к Разделу Тормозной барабан.
