1. Поднимите стекло и снимите облицовку
двери и водозащитный экран (см. подраздел
11.16.).
2. Через проем в каркасе двери
отсоедините тяги от наружной рукоятки к защелке, от замка к защелке
и от внутренней ручки к защелке. Защелка крепится к торцу двери тремя
винтами.

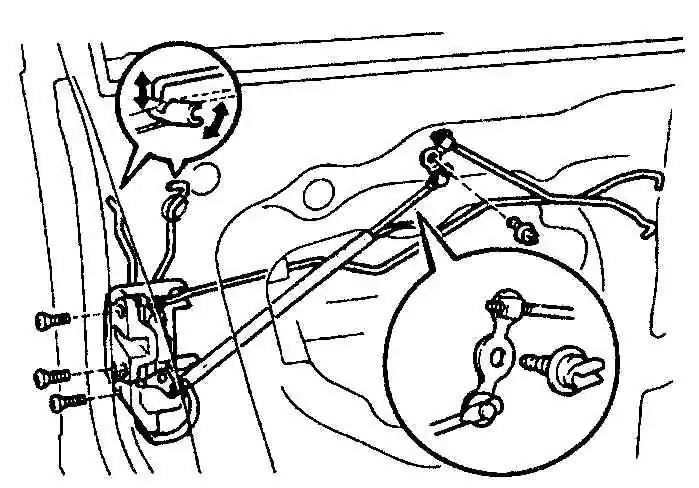

3. Все тяги механизма запирания
крепятся пластмассовыми скобами. Для их отсоединения подденьте скобу
в месте зацепления с тягой и удалите тягу из отверстия. На автомобилях
с электроприводом замка отсоедините от защелки разъем.
4. Отверните винты и снимите защелку
через проем в каркасе двери.
5. Установка выполняется в обратном
порядке.
НАРУЖНАЯ РУЧКА ДВЕРИ И ЗАМОК
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите стекло, снимите облицовку
двери и водозащитный экран (см. подраздел
11.16.).

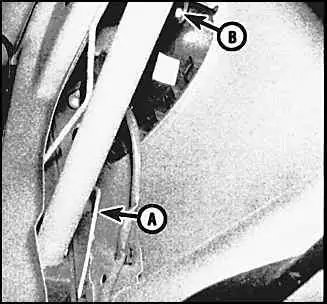

2. Через проем в каркасе двери
отсоедините тягу (А) от наружной рукоятки к защелке и отверните болты
крепления замка и ручки (В).
Предупреждение
Можно также
отвернуть болты и достать ручку снаружи, что облегчает отсоединение
тяги.

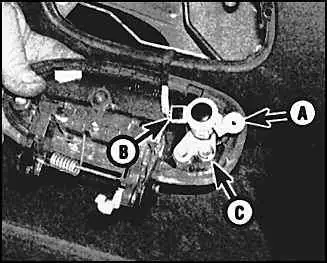

3. Снимите ручку и замок. При
необходимости отсоедините тягу в шарнире (А), удалите стопорное кольцо
или отсоедините разъем В и отвентите болт С крепления выключателя
замка (на моделях с электроприводом замка).
Можно также
отвернуть болты и достать ручку снаружи, что облегчает отсоединение
тяги.
