5.9. Испаритель системы кондиционирования воздуха

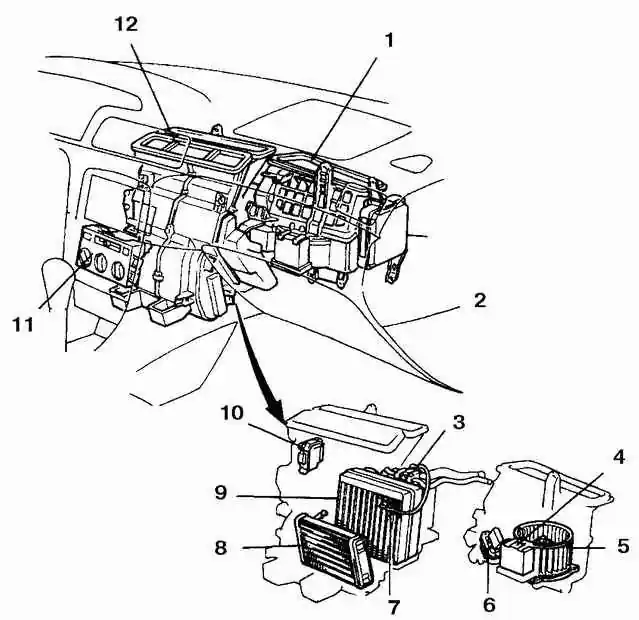

Расположение кожуха испарителя

1. Блок нагнетательного вентилятора
2. Усилитель воздушного кондиционера (4-цилиндровые двигатели)
3. Регулирующий клапан
4. Усилитель воздушного кондиционера (6-цилиндровые модели)
5. Электродвигатель нагнетательного вентилятора
6. Резистор негнетательного вентилятора
7. Терморезистор
8. Радиатор обогревателя

9. Испаритель
10. Сервопривод заслонки воздуховыпускного отверстия
11. Панель управления воздушного кондиционера
  – выключатель кондиционера
  – переключатель скоростей нагнетательного вентилятора
  – переключатель режимов
12. Блок воздушного кондиционера

Кожух испарителя расположен под центральной частью приборной панели, рядом с нагнетательным вентилятором.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Спустите давление в системе.
2. Отсоедините провод минусовой клеммы аккумулятора.

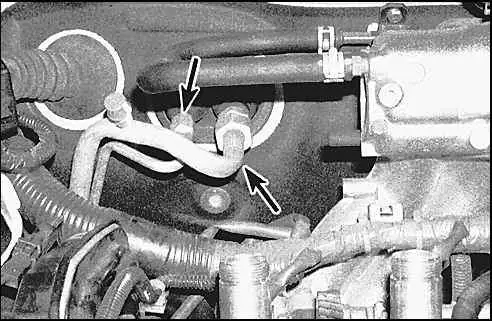

3. Отсоедините две трубки хладагента (указаны стрелками) от перегородки.

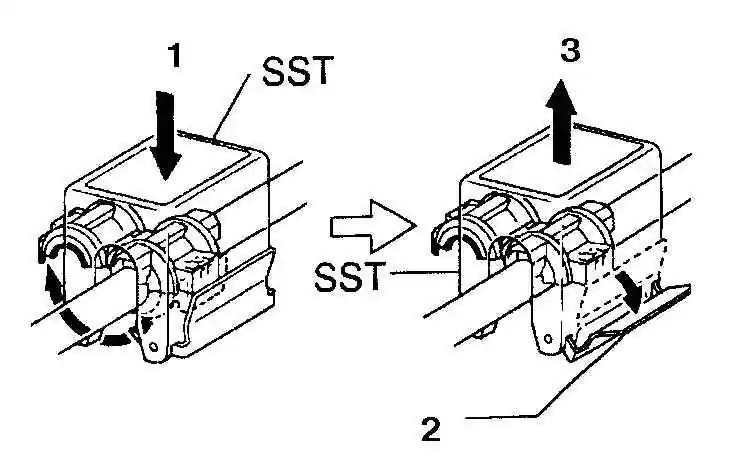

4. В моделях 1999 года для отсоединения трубок хладагента, используется специальный инструмент.
1. Нажмите сверху.
2. Поверните рычажок.
3. Потяните вверх.
5. Слейте охлаждающую жидкость и отсоедините шланги от блока обогревателя.
6. Снимите отделку приборной доски и приборную доску.
7. Отсоедините провода от испарителя и кожуха нагнетательного вентилятора.

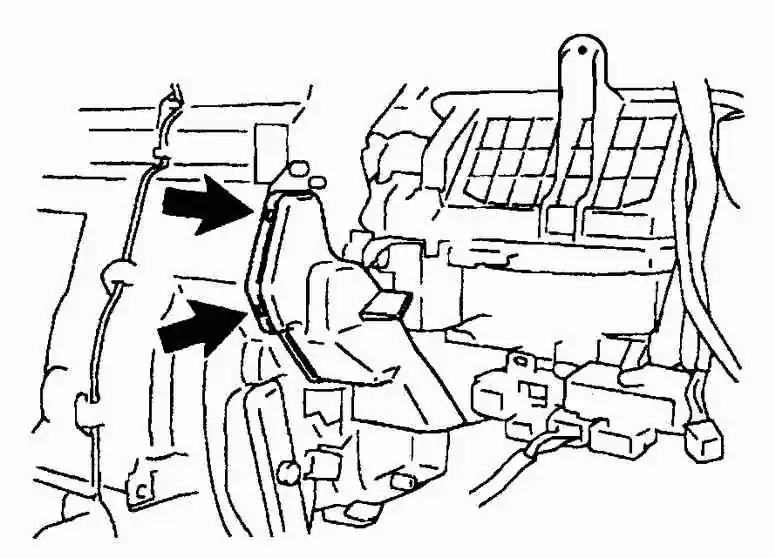

8. Снимите блок разъемов электрических проводов, расположенный в нижней части нагнетательного вентилятора. Снимите фиксаторы и воздушную трубу. Выкрутите монтажные болты кожуха нагнетательного вентилятора (указаны стрелками). Снимите блок нагнетательного вентилятора.

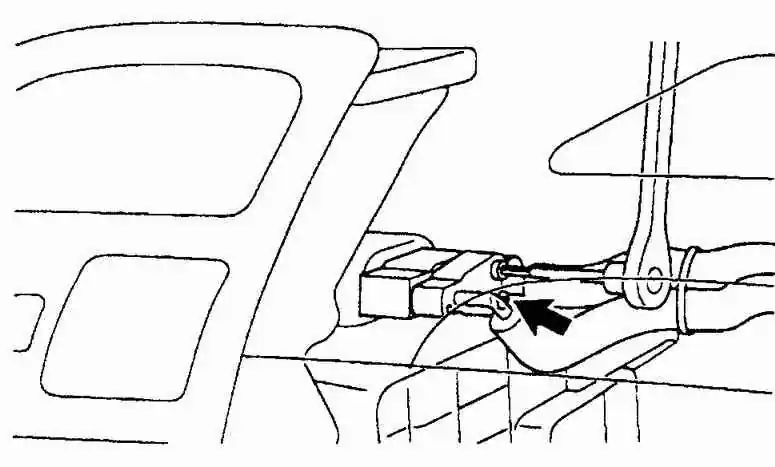

9. Выкрутите болты, крепящие расширительный клапан к испарителю.

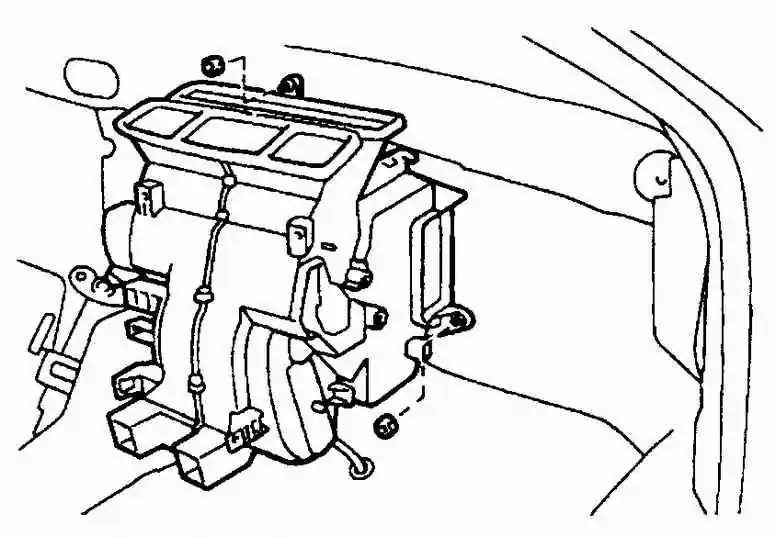

10. Снимите фиксаторы испарителя, отсоедините сливной шланг и снимите кожух испарителя.
11. Снимите датчик термостата, выкрутите винты и достаньте испаритель из кожуха.

Установка

Установка проводится в обратном порядке снятия.
