5.1.3. Топливный бак

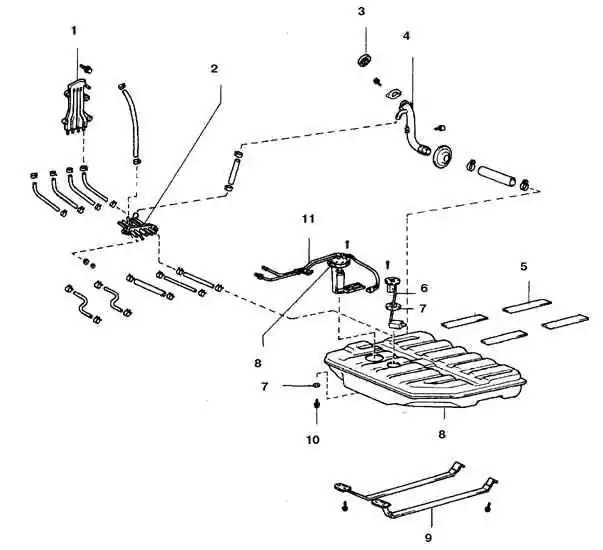

Топливный бак автомобилей серии FJ60, FJ62
1. Отделитель паров
2. Соединитель трубок
3. Пробка
4. Заливная горловина
5. Буфера
6. Датчик уровня топлива
 7. Прокладка
8. Бак
9. Стяжные ленты
10. Сливная пробка
11. Топливный насос

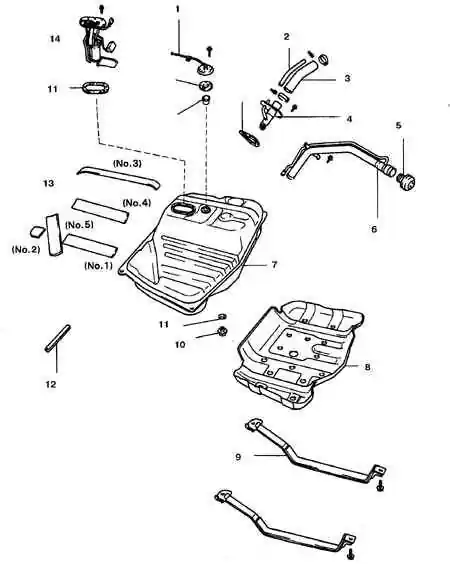

Топливный бак автомобилей серии FJ80
1. Вентиляционная трубка
2. Шланг
3. Шланг впускного патрубка
4. Труба горловины
5. Пробка
6. Впускная труба горловины
7. Бак
 8. Щиток бака
9. Стяжные ленты
10. Сливная пробка
11. Прокладка
12. Накладка
13. Буфера
14. Насос и датчик уровня топлива

Снятие и установка
Предупреждение

При выполнении работ соблюдайте правила пожарной безопасности.

ПОРЯДОК ВЫПОЛНЕНИЯ
Предупреждение

Снимать топливный бак следует после полного его опустошения. На некоторых автомобилях в баке предусмотрена сливная пробка. При отсутствии сливной пробки опустошите бак поездкой с последующей работой двигателя на холостом ходу, или слейте бензин через шланг с резиновым ручным насосом (имеется в продаже).
1. Отверните пробку заливной горловины бака, чтобы снять остаточное давление.
2. Отсоедините батарею от массы.
3. Слейте бензин.
4. Поднимите автомобиль и установите на подставки.
5. Отсоедините от бака и заглушите шланги и трубки.
6. Ослабьте хомут и отсоедините от бака горловину.
7. Отверните гайки и снимите щиток бака.
8. Подставьте под бак подпорку.
9. Отсоедините стяжные ленты и отведите в сторону.
10. Немного опустите бак и отсоедините разъемы и провод на массу.
11. Снимите бак.
12. На части автомобилей предусмотрен дополнительный бак, который снимается точно в таком же порядке.
13. Установка выполняется в обратном порядке.
