10.10.13. Замена датчика указателя уровня топлива

Вам потребуются
  • ключ или сменная головка "на 7"
  • вороток
  • отвертка

Перед началом работы

Отсоедините провод от клеммы "-" аккумуляторной батареи.

Проверить исправность датчика можно с помощью омметра, измерив его сопротивление в трёх положениях поплавка: верхнем (полный бак) - должно быть не более 7,0 Ом; среднем (половина бака) - 108-128 Ом; нижнем (пустой бак) - 315-345 Ом.

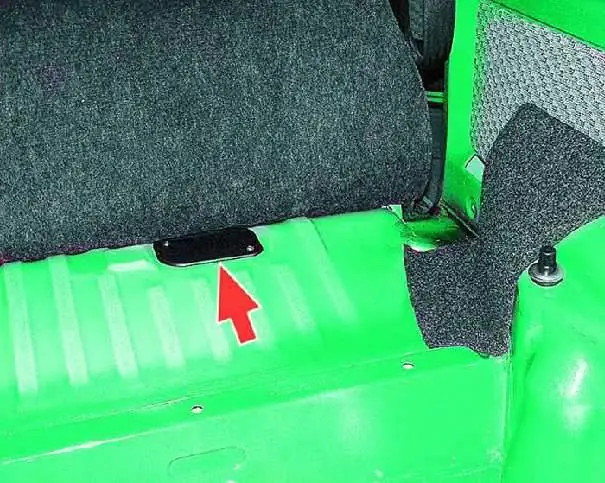

Датчик указателя уровня топлива расположен под лючком пола (под задним сиденьем). Неисправный датчик указателя уровня топлива подлежит замене.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте заднюю дверь.

2. Снимите полку багажного отделения.

3. Отожмите вверх две защелки (показана одна) спинки заднего сиденья, откиньте спинку вперед и сложите заднее сиденье.

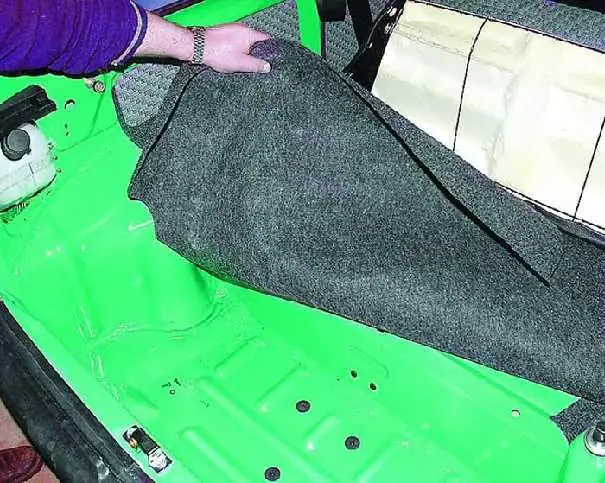

4. Поднимите коврик пола багажного отделения.

5. Отверните два винта крепления лючка пола и...

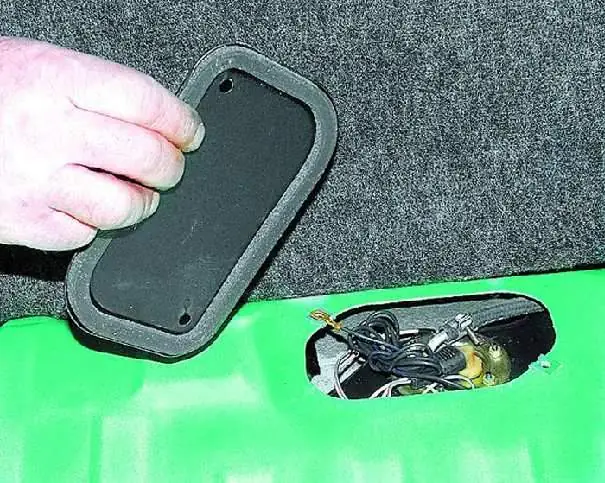

6. ...снимите лючок с прокладкой.

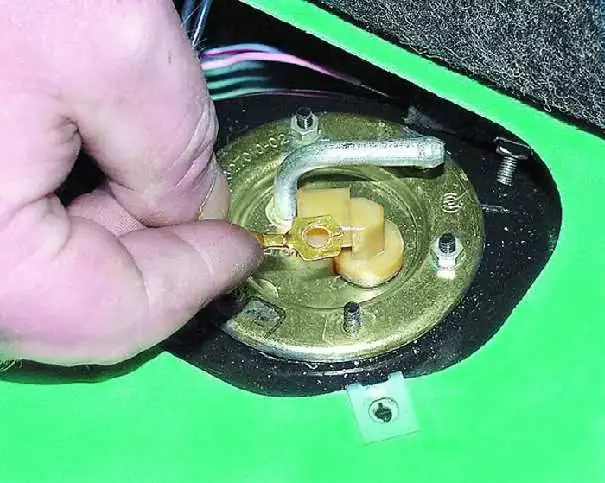

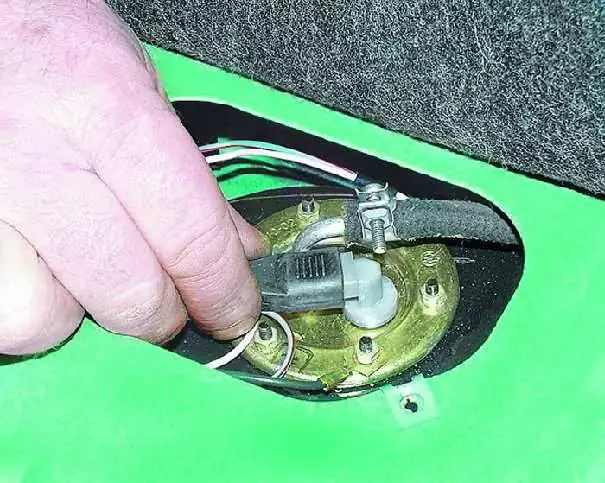

7. Отсоедините колодку с проводами от датчика указателя уровня топлива.

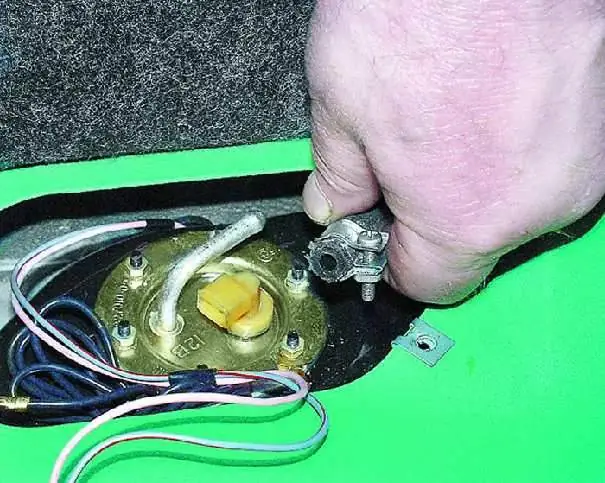

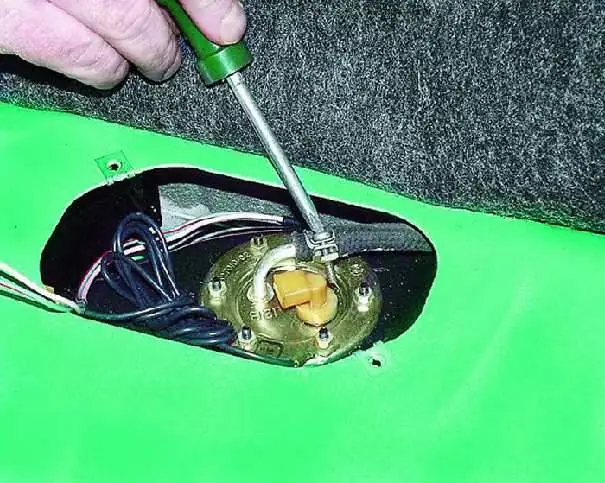

8. Ослабьте затяжку хомута и...

9. ...снимите шланг со штуцера топливозаборника.

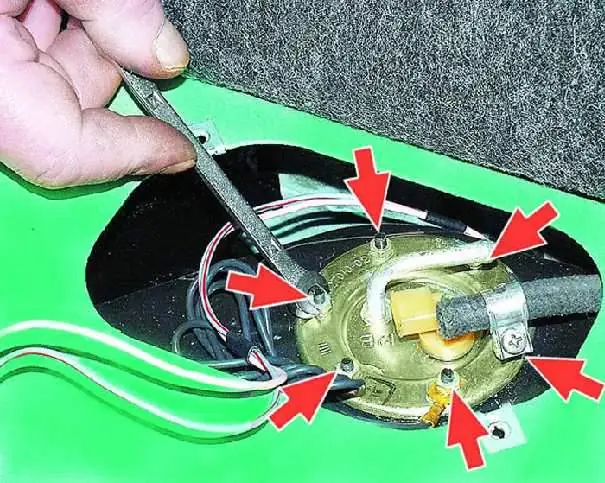

10. Отверните шесть гаек крепления фланца датчика указателя уровня топлива к шпилькам топливного бака, снимите пружинные шайбы и...

11. ..."массовый" провод с одной из шпилек. Не забудьте подсоединить его при установке.

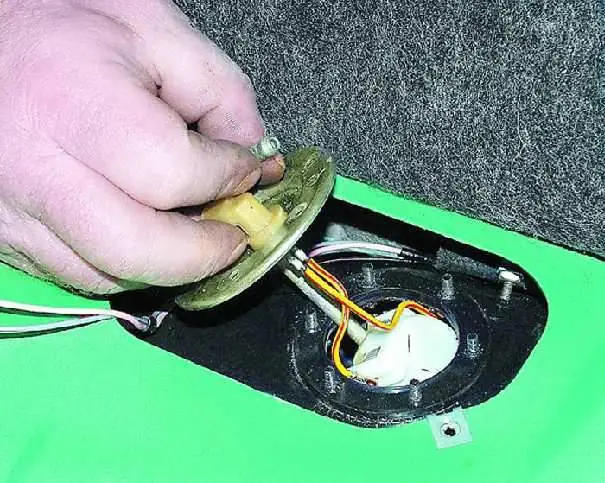

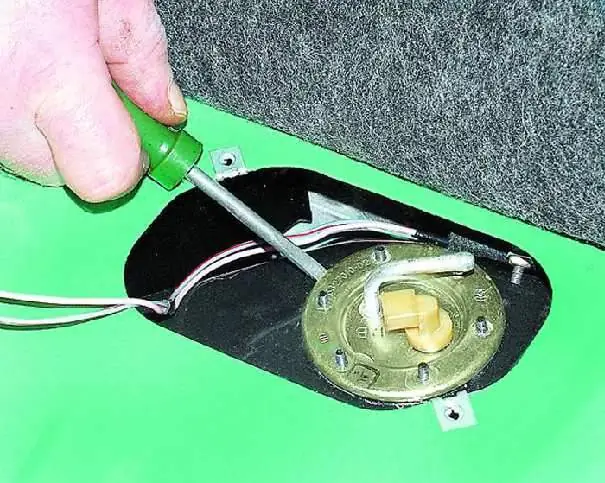

12. Подденьте отверткой фланец датчика и...

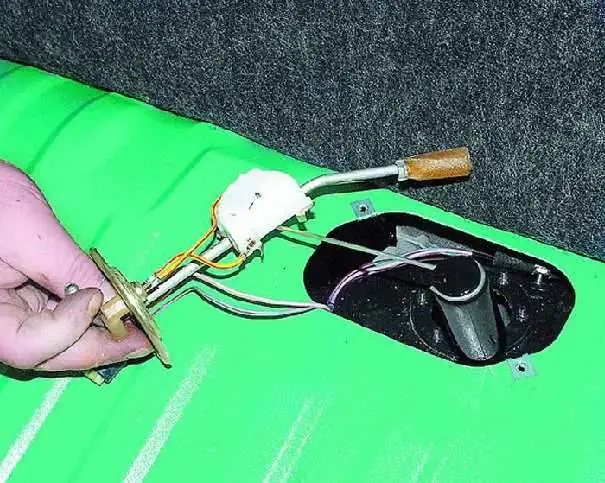

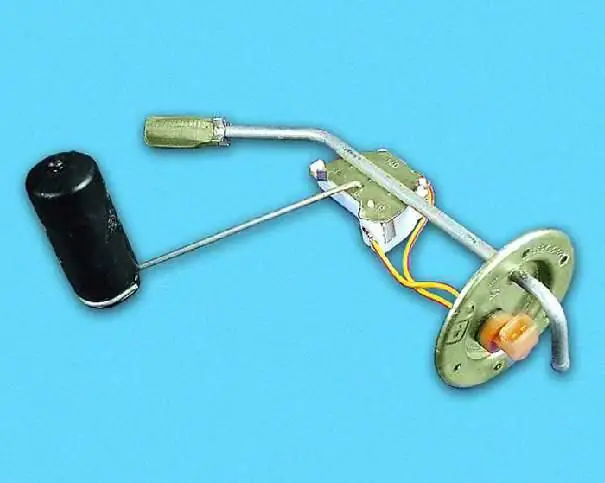

13. ...выньте датчик из бака...

14. ...выведя из него поплавок датчика и топливозаборник.

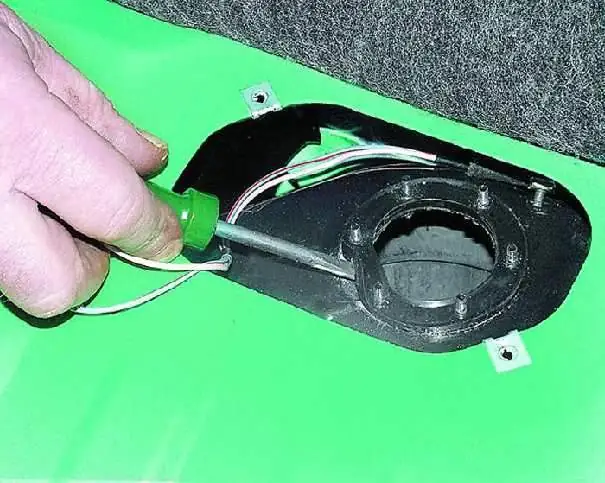

15. Подденьте отверткой и снимите со шпилек топливного бака прокладку фланца датчика.

16. Устанавливайте датчик в порядке, обратном снятию.
