6.2.4.1. Проверка и регулировка на стенде

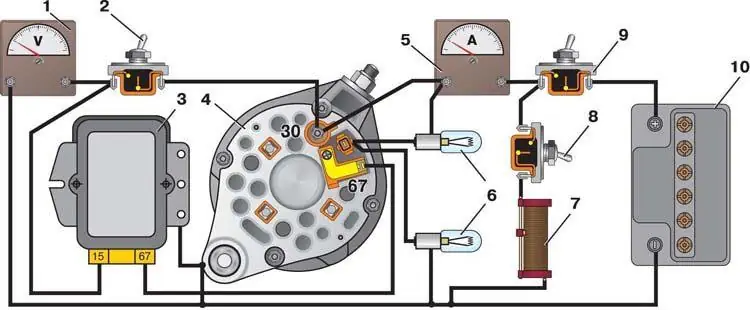

Схема проверки регулятора напряжения на стенде
1 – вольтметр со шкалой 15 В, класс точности не ниже 0,5;
2 – главный выключатель;
3 – регулятор напряжения;
4 – генератор;
5 – амперметр со шкалой до 50 А;
6 – контрольные лампы по 3 Вт, 12 В;
7 – реостат 5–30 А, 15 Вт;
8 – выключатель реостата;
9 – выключатель аккумуляторной батареи;
10 – аккумуляторная батарея

Данные для проверки и регулировки

Регулируемое напряжение при температуре регулятора и окружающей среды (50±3)° С, В:
  – на второй ступени
14,2 ± 0,3
  – на первой ступени ниже, чем на второй, не более
0,7
Сопротивление между штекером «15» и массой, Ом
17,7 ± 2
Сопротивление между штекером «15» и штекером «67» при разомкнутых контактах, Ом
5,65 ± 0,3
Воздушный зазор между якорем и сердечником, мм
1,4 ± 0,07
Расстояние между контактами второй ступени, мм
0,45 ± 0,1

Регулятор проверяют и регулируют на стенде, имеющем генератор, аккумуляторную батарею, термостат и электродвигатель с регулируемой частотой вращения в широком диапазоне. Регулятор с закрытой крышкой устанавливают на стенде штекерами вниз.

Схема электрических соединений стенда показана на рис. Схема проверки регулятора напряжения на стенде.

Особое внимание обращайте на надежность и минимальное сопротивление соединений проводов, чтобы провода от выключателя 2 соединялись непосредственно с зажимом «30» генератора и штекером «15» регулятора, а корпус регулятора – напрямую с корпусом генератора. Все провода должны быть по возможности короче.

При контрольных проверках на стенде не допускайте работу регулятора с отключенной аккумуляторной батареей, т.к. это может повредить контакты регулятора. Лампочки 6 контролируют работу генератора и, если он исправен, должны иметь одинаковый накал.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Перед проверкой регулятор прогрейте в термостате в течение 15–18 мин при (50±3)° С, питая обмотку регулятора током при напряжении 12–13 В. Напряжение устанавливается реостатом 7 при включенных выключателях 2, 8, 9 и неработающем генераторе.
2. Немедленно после прогрева приступают к проверке и регулировке 2-й, а потом 1-й ступени и следят за тем, чтобы отрегулированное напряжение было устойчивым, т.е. резко не колебалось.
Контроль 2-й ступени
3. Установите частоту вращения ротора генератора 5000 мин–1.
4. Реостатом 7 установите ток нагрузки генератора 2–12 А.
5. Проверьте напряжение генератора, которое должно быть (14,2±0,3) В.
6. Если оно отличается, остановите генератор, отключите аккумуляторную батарею, снимите крышку с регулятора и, подгибая кронштейн пружины 10 (см. рис. Регулятор напряжения РР-380), ослабьте (если напряжение высокое), или увеличьте (если низкое напряжение) ее натяжение.
7. Затем установите на место крышку регулятора и снова проверьте напряжение 2-й ступени.
8. После окончания проверки и регулировки 2-й ступени немедленно проверьте 1-ю ступень регулирования.
Контроль 1-й ступени
9. При частоте вращения ротора 5000 мин–1 реостатом 7 (см. рис. Схема проверки регулятора напряжения на стенде) установите ток нагрузки 25–35 А. При этом напряжение должно быть не более чем на 0,7 В ниже значения, полученного при регулировке 2-й ступени.
10. Если напряжение не укладывается в эти пределы, то остановите генератор, отключите аккумуляторную батарею, снимите крышку регулятора, ослабьте гайку 4 (см. рис. Регулятор напряжения РР-380) и передвиньте стойку 6 на 0,1–0,2 мм.
11. Когда напряжение повышенное, стойку сдвигают вниз, а если пониженное – вверх. Одновременно сдвигают стойку 5, чтобы сохранить зазор (0,45±0,1) мм между контактами 2-й ступени. Во время этой операции следите за совпадением осей контактов 1-й и 2-й ступеней. Контакт якоря не должен выходить за пределы контактов на стойках.
12. Затяните гайку 4, установите на место крышку, снова проверьте регулятор (как 1-ю, так и 2-ю ступень) и при необходимости повторите операции до получения точной регулировки.
13. После окончания регулировки крышку регулятора тщательно очистите и установите на горячий регулятор, чтобы сократить до минимума поглощение влаги.
