11.6. Замена задних тормозных колодок

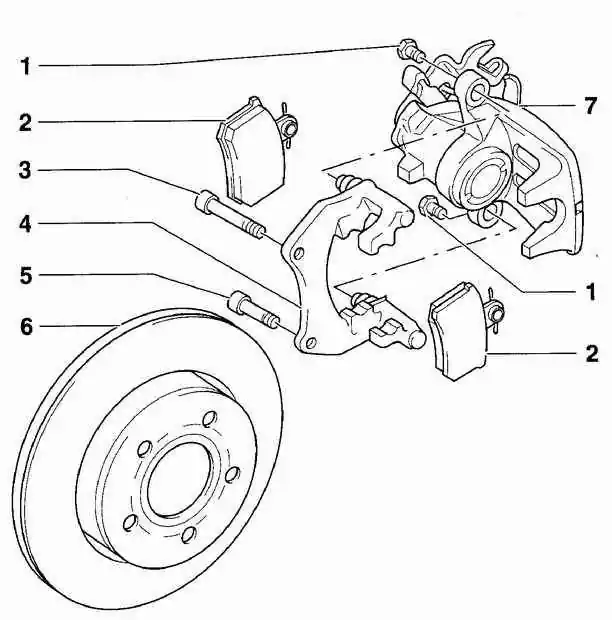

При установке болта 1 необходимо использовать новый болт. При отвинчивании болта удерживайте от проворачивания направляющий палец.

Замену тормозных колодок 2 производите в комплекте на одной оси автомобиля.

Держатель суппорта с направляющими пальцами и защитными чехлами 4 поставляется в сборе как запасная часть.

ПОРЯДОК ВЫПОЛНЕНИЯ

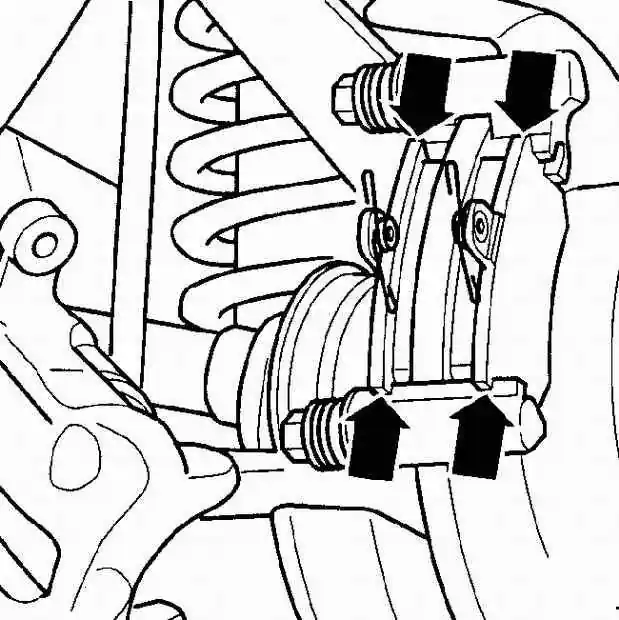

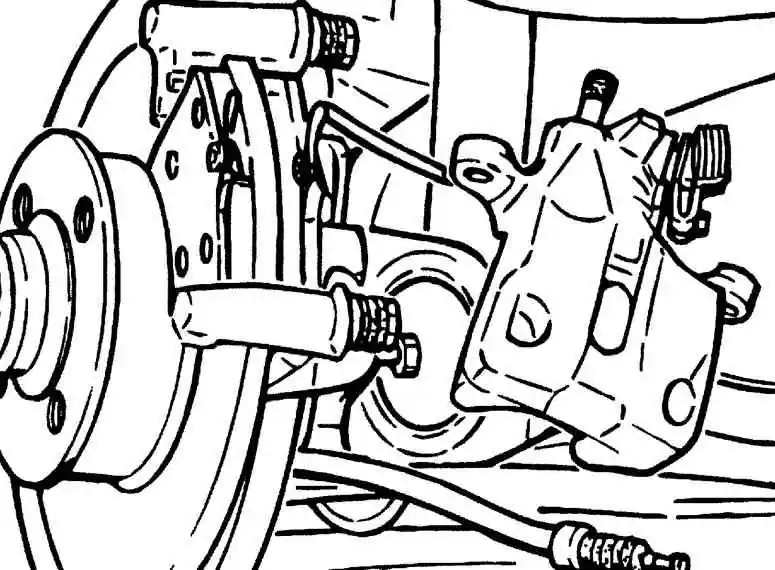

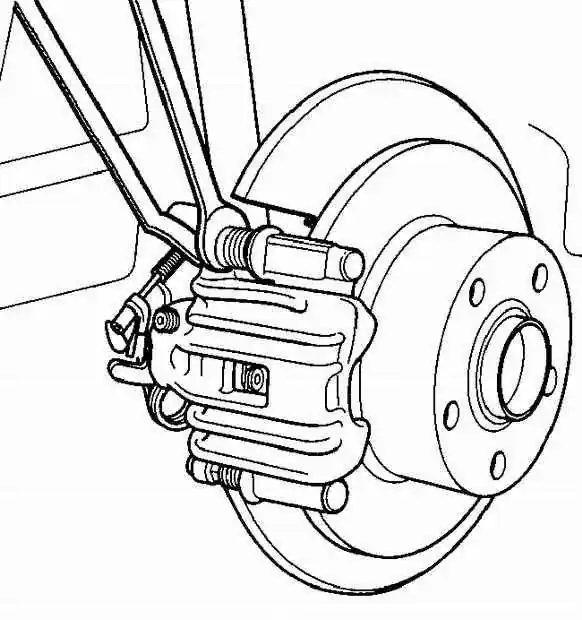

1. Поднимите заднюю часть автомобиля и закрепите на подставках. 2. Состояние наружных задних тормозных колодок можно проверить визуально через отверстие в колесах. Внутренние колодки можно проверить, используя маленькое зеркало и переносную лампу, осматривая колодки через отверстия в задней части тормозных суппортов. Предупреждение Обязательно производите замену всех колодок на одной оси автомобиля, даже если границы износа достигла только одна колодка. Если колодки будут устанавливаться повторно, перед снятием их необходимо промаркировать. 3. Отсоедините трос ручного тормоза от суппорта. 4. Отвинтите болты крепления суппорта, удерживая от проворачивания направляющий палец. 5. Снимите суппорт и, используя мягкую проволоку, подвяжите суппорт к задней подвеске. Тормозной суппорт 7 не должен висеть на тормозном шланге. Тормозной шланг не должен натягиваться или перекручиваться. 6. Извлеките тормозные колодки из суппорта. Если колодки будут устанавливаться повторно, отметьте их положение. 7. Очистите суппорт от пыли и грязи.

При ввинчивании поршня тормозная жидкость вытесняется из тормозного цилиндра в расширительный бачок, поэтому постоянно следите за уровнем тормозной жидкости в бачке. При необходимости откачайте жидкость из бачка.

ПОРЯДОК ВЫПОЛНЕНИЯ

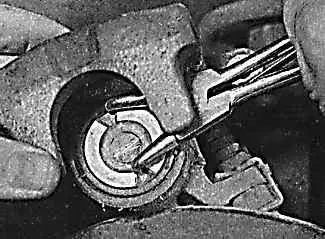

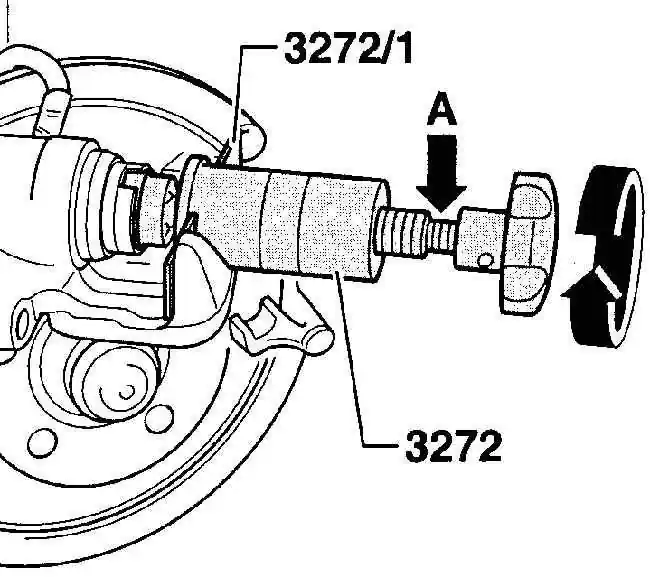

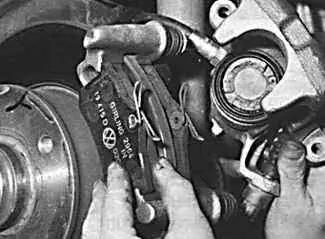

1. Для ввинчивания поршня в цилиндр необходимо использовать инструмент VW3272. Для ввинчивания поршня установите инструмент так, чтобы буртик инструмента установился в пазах поршня. Вращайте корпус специального инструмента против часовой стрелки до упора. Вращая ручку специального инструмента по часовой стрелке, ввинтите поршень в суппорт. Если ввинчивание поршня затруднено, установите гаечный ключ на 13 на шлицы в основании рукоятки и за гаечный ключ ввинтите поршень (А). 2. При отсутствии специального инструмен та ввинтите поршень в суппорт, используя угловые плоскогубцы для стопорных колец. 3. Установите тормозные колодки в держатель суппорта, при этом следите, чтобы нажимные пружины располагались вертикально. Если устанавливаются старые колодки, проверьте, что они установлены в первоначальное положение. 4. Установите суппорт, ввинтите новый болт крепления направляющего пальца и затяните его моментом 30 Нм. Предупреждение К каждому оригинальному комплекту тормозных колодок фирмы VW прикладывается для каждого суппорта по одному новому болту. 5. Соедините трос ручного тормоза с суппортом, установите колеса, затем проверьте работу ручного тормоза. 6. Проверьте уровень тормозной жидкости и, при необходимости, дополните до нормального уровня. 7. Нажмите на педаль тормоза для того, чтобы колодки заняли свои рабочие положения.
