2.17.6. Тросик ускорения холодного запуска

Регулировка

4-ЦИЛИНДРОВЫЙ ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установить переднюю часть машины на подпорки.
2. Снять нижний брызговик моторного отсека.
3. Насадить подкладочную шайбу (1) на тросик и закрепить тросик стопорной шайбой (2).
4. Установить рычаг тросика в 0 положение по направлению стрелки.
5. Туго натянуть тросик и закрепить стопорным винтом на пальце (3).

5-ЦИЛИНДРОВЫЙ ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установить переднюю часть машины на подпорки.
2. Снять нижний брызговик моторного отсека.
3. Установить рычаг тросика в положение "auf"– открыто.

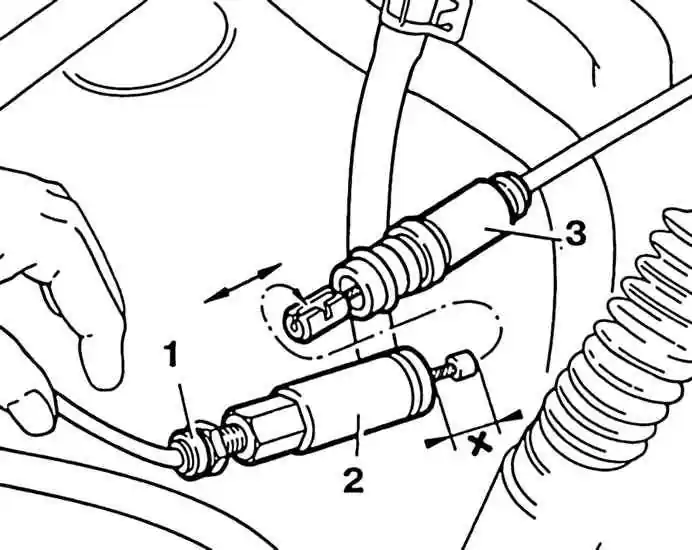

4. Ввинтить регулировочный винт (1) до тех пор, пока регулировочный размер "х" не составит х = 14–15 мм.
5. Застопорить нижний тросик ускорителя холодного запуска (УХЗ) в полумесяце верхнего штекера.
6. Соединить штекеры (2) и (3) вместе.
7. Установить нижний брызговик моторного отсека.
8. Снять машину с подпорок.
