6.2.15. Проверка и регулировка положения пластины измерителя расхода воздуха

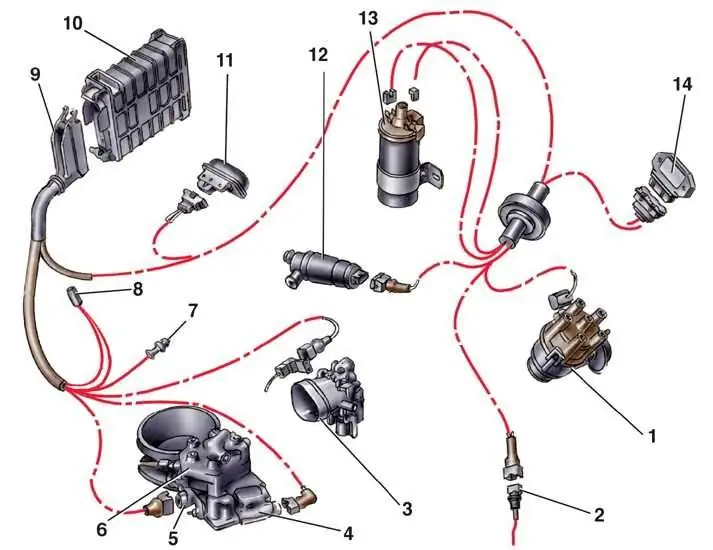

Система управления впрыском топлива двигателя RT с каталитическим нейтрализатором
1 – распределитель зажигания;
2 – датчик температуры охлаждающей жидкости;
3 – корпус воздушной дроссельной заслонки;
4 – регулятор давления;
5 – потенциометр G7;
6 – распределитель топлива;
 7 – соединительная колодка лямбда-зонда;
8 – разъем диагностики;
9 – соединительная колодка;
10 – блок управления КЕ-Jetronic;
11 – высотный датчик;
12 – клапан стабилизатора холостого хода;
13 – катушка зажигания;
14 – коммутатор зажигания

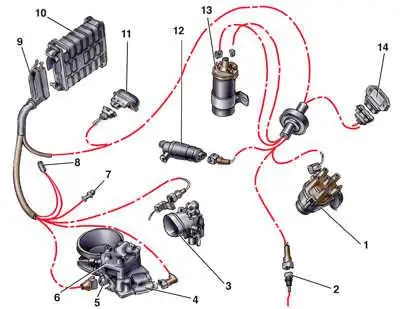

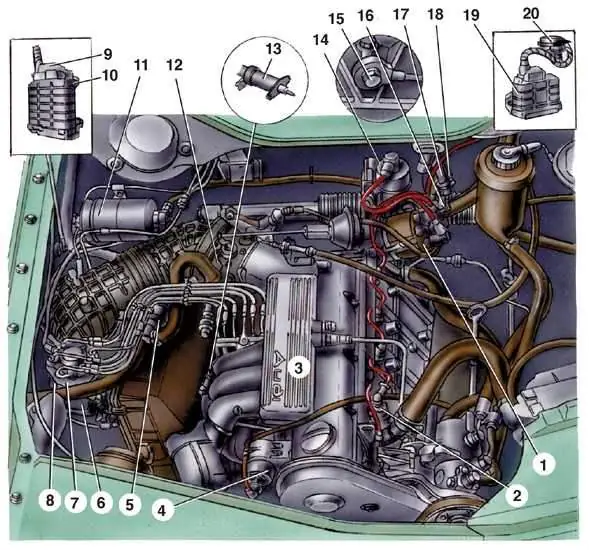

Расположение системы КЕIII-Jetronic, устанавливаемой на двигатели NF автомобилей выпуска с 1989 года

1 – распределитель зажигания;
2 – датчик температуры охлаждающей жидкости;
3 – впускная труба;
4 – клапан стабилизатора холостого хода;
5 – клапан угольного фильтра;
6 – регулятор давления;
7 – распределитель топлива;
8 – потенциометр;
9 – соединительная колодка;
10 – блок управления КЕIII-Jetronic;
11 – топливный фильтр;
 12 – корпус воздушной дроссельной заслонки;
13 – пусковая форсунка;
14 – катушка зажигания;
15 – датчик детонации;
16 – соединительная колодка лямбда-зонда;
17 – соединительная колодка обогрева лямбда-зонда;
18 – соединительная колодка датчика детонации;
19 – коммутатор зажигания;
20 – высотный датчик

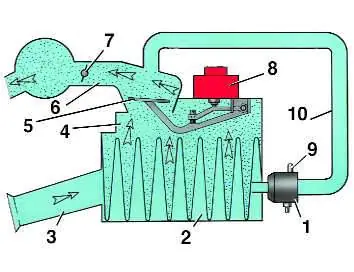

Схема отключения подачи топлива
 1 – клапан торможения двигателем;
2 – воздушный фильтр;
3 – воздухозаборная труба;
4 – измеритель расхода воздуха;
5 – пластина измерителя;
6 – воздуховод;
7 – дроссельная заслонка;
8 – распределитель топлива;
9 – патрубок подсоединения вакуумной трубки;
10 – перепускной шланг
Высота подъема пластины зависит от количества воздуха, подаваемого в цилиндры двигателя: чем больше поток воздуха, тем выше поднимается пластина. При этом рычаг пластины нажимает на плунжер распределителя топлива, что приводит к увеличению количества топлива, подаваемого в цилиндры. Когда поток воздуха уменьшается, пластина опускается, рычаг пластины в свою очередь опускает плунжер и подача топлива уменьшается. При частоте вращения двигателя не более 1400 мин–1, температуре охлаждающей жидкости не выше 30° С и дроссельной заслонке, находящейся в положении холостого хода, включается клапан и воздух идет по перепускному шлангу, минуя измеритель расхода воздуха. Пластина опускается, освобождая плунжер, и подача топлива отключается до тех пор, пока не закроется клапан. Для лучшего смесообразования пластина должна располагаться точно в центре диффузора.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Ослабить затяжку хомутов и снять воздуховод (см. рис. Основные элементы системы впрыска топлива).

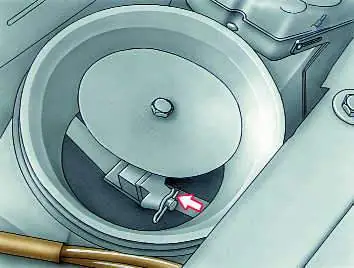

2. Если пластина (1) смещена, ослабить затяжку винта (2). Отцентрировать пластину с помощью щупа толщиной 0,1 мм, вставляя его вокруг пластины. Затянуть винт.
3. Поднять и быстро опустить пластину. При движении вниз не должно чувствоваться сопротивления. Если чувствуется сопротивление, значит измеритель расхода воздуха неисправен и требует замены.
4. Если сопротивление чувствуется при движении пластины вверх, нужно снять распределитель топлива, вынуть и промыть в бензине плунжер. Если это не поможет, заменить распределитель топлива.
