16.3. Замена ламп

Лампы основной фары и фары дальнего света

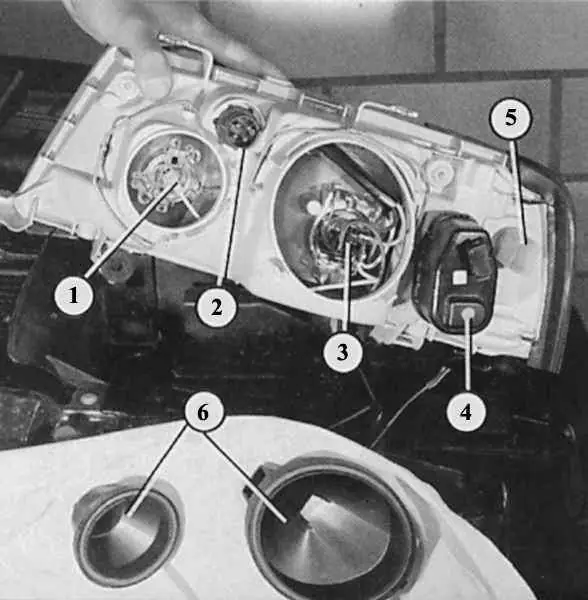

На иллюстрации сняты обе крышки (6) у модели с 6-цилиндровым двигателем, для того чтобы добраться до ламп основной фары (3) и фары дальнего света (1). Цифры обозначают далее: 2 – соединительный штекер для всех ламп; 4 – двигатель регулирования угла наклона фар; 5 – гнездо лампы стояночного света.

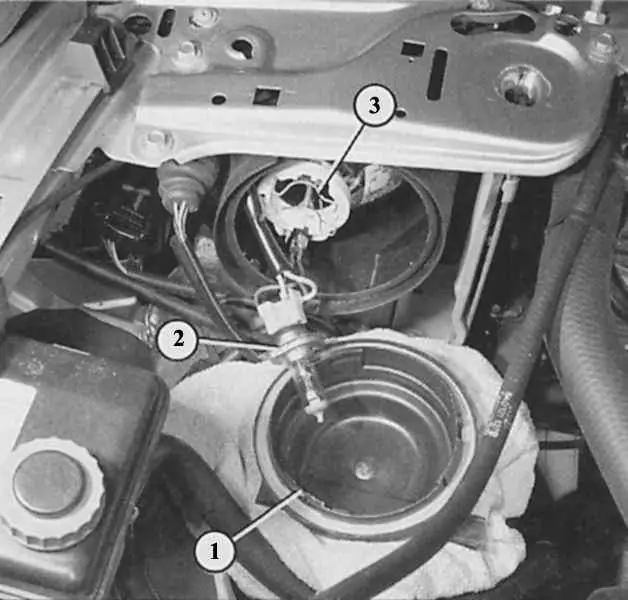

Снятие лампы основной фары (2) моделей с 4- и 5-цилиндровыми двигателями после снятия крышки (1) и ослабления скобы для крепления пружины (3).

Все лампы в фарах снимаются со стороны моторного отсека. При этом необходимо перед заменой ламп произвести еще кое-какие работы:

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Подготовка: в зависимости от того, какой двигатель стоит на вашем автомобиле, сначала следует отсоединить резиновую серьгу на правой блок-фаре, отжать оба крепежных хомутика назад и вытянуть вверх среднюю часть колпака (там, где он есть, дополнительно надо будет снять еще рукав воздухозаборника). На модели с 6-цилиндровым двигателем снять крышку аккумуляторной батареи у левой фары, у модели с 5-цилиндровым двигателем решетку радиатора.
  2. На моделях с 4- и 5-цилиндровыми двигателями повернуть в моторном отсеке колпак фар налево (против часовой стрелки) и снять его.
  3. На моделях с 6-цилиндровыми двигателями лампы основной фары и фары дальнего света расположены за раздельными крышками, зафиксированными проволочными скобами. Отжать скобу из паза.
  4. В общем следует отметить, что некоторые лампы фар весьма труднодоступны. Тот, кто не может похвастаться ловкими пальцами, должен снимать всю фару.
  5. Замена лампы: отсоединить наконечник провода.
  6. Сдавить скобы для крепления пружины у крепления лампы и откинуть их.
  7. Вытянуть лампу накаливания.
  8. Новую лампу основной фары следует вставить таким образом, чтобы три контактных язычка образовывали открытую вниз букву «П».
  9. Лампу фары дальнего света (модели с 6-цилиндровым двигателем) вставить таким образом, чтобы цоколь точно подходил к выемке на патроне лампы.

Лампа стояночного света

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Подготовка так же как описано в предыдущем разделе.
  2. Модели с 4- и 5-цилиндровыми двигателями: вытянуть патрон лампы стояночного света из рефлектора.
  3. Модели с 6-цилиндровыми двигателями: ослабить патрон, провернув его против часовой стрелки.
  4. Слегка вжать миниатюрную лампу в патрон, повернуть против часовой стрелки и вынуть.
