16.9. Задние фонари

Замена ламп задних фонарей

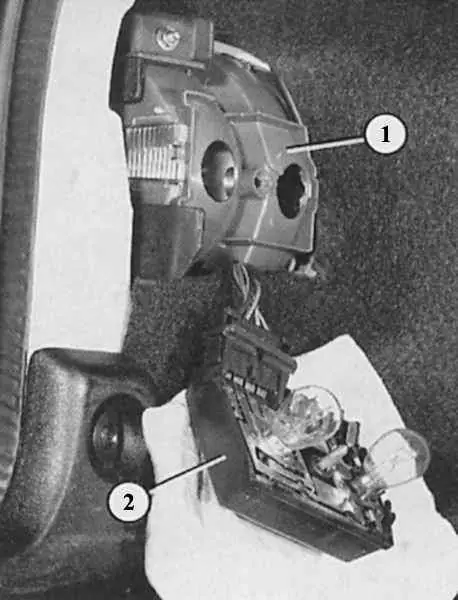

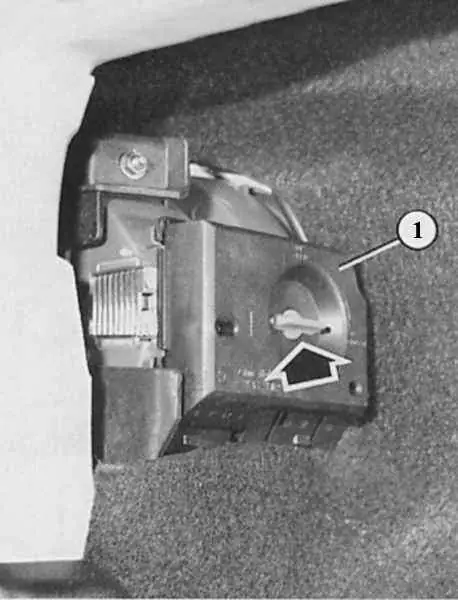

Снять патрон (1) после отжатия поворотной защелки (стрелка).


Патрон фары (2) отделен от корпуса фары (1).

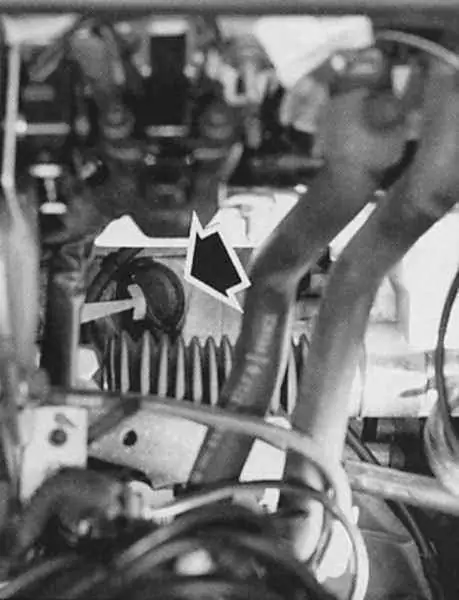

Выключатель фары заднего хода (стрелка) находится на верхней стороне коробки передач. На этой иллюстрации мы смотрим в просвет между двигателем и задней стенкой моторного отсека.

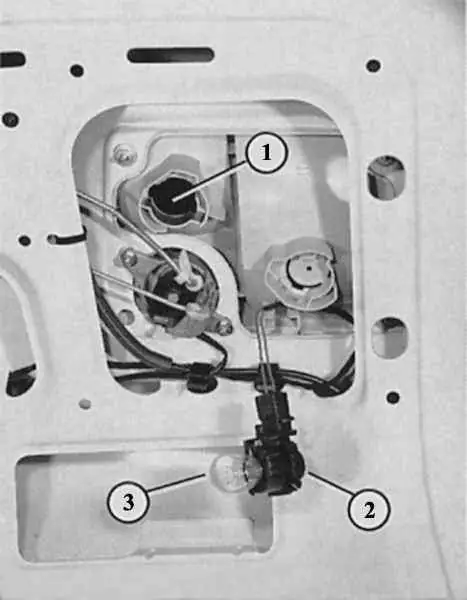

Освещение в крышке багажного отсека:

1 – отверстие для установки в корпусе светильника;
2 – патрон лампы;
3 – лампа накаливания.


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Наружные задние фонари: повернуть поворотную защелку налево и снять патрон.
  2. Фонари в крышке багажного отсека: сначала отсоединить крышку.
  3. Повернуть патрон лампы примерно на 30° влево (против часовой стрелки) и вытянуть.
  4. Замена ламп проходит во всех случаях одинаково – слегка вжать лампу в ее патрон, повернуть влево и вынуть.
  5. При установке двухнитевой лампы для стоп-сигнала и задних габаритных огней обратите внимание, что их боковые крепежные цапфы расположены на различной высоте. Благодаря этому лампу можно поставить без усилия только в одном определенном положении.

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Наружные задние фонари: вынуть патрон лампы (см. предыдущий раздел).
  2. Отвернуть обшивку багажника в области задних огней.
  3. Вывернуть четыре шестигранных гайки со стороны багажного отсека.
  4. Снять снаружи корпус светильников. Если он прилип к кузову из-за проложенного уплотнительного шнура, следует поддеть его обернутой в тряпку отверткой.
  5. Отдельные светильники на крышке багажного отсека: снять патрон(ы) ламп (см. предыдущий раздел).
  6. Снять замковый элемент у правой задней фары, ослабив два шестигранных болта.
  7. Вывернуть в общей сложности четыре шестигранных гайки с внутренней стороны крышки.
  8. Эти задние фары также могут прилипнуть к кузову из-за уплотнительного шнура – поддеть отверткой.
  9. При установке необходимо использовать новый уплотнительный шнур.
  10. Полоса светильников на крышке багажного отсека: действовать так же, как и при снятии отдельных фар, единственно, что нужно будет отсоединить большее количество болтов.
