12.3.3. Снятие и установка амортизатора

Амортизатор

1 — Гайка, 25Нм, самостопорящаяся, обязательно замените
2 — Опора амортизатора
3 — Буфер хода сжатия
4 — Защитный кожух
5 — Амортизатор, обратите внимание на различие в исполнении ходовой части

Снятие

Для снятия амортизатора необходим специальный инструмент. СТО AUDI применяют для этой цели приспособление для сжатия V.A.G.1752/1, переходник V.A.G. 1752/9 и держатель пружины V.A.G. 1752/16.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Пометьте стрелкой на шине направление вращения колеса. Ослабьте болты крепления колеса. Поднимите и установите на подставки заднюю часть автомобиля и снимите колесо.
  2. Снимите пружину, обратитесь к Разделу Снятие и установка винтовой пружины.

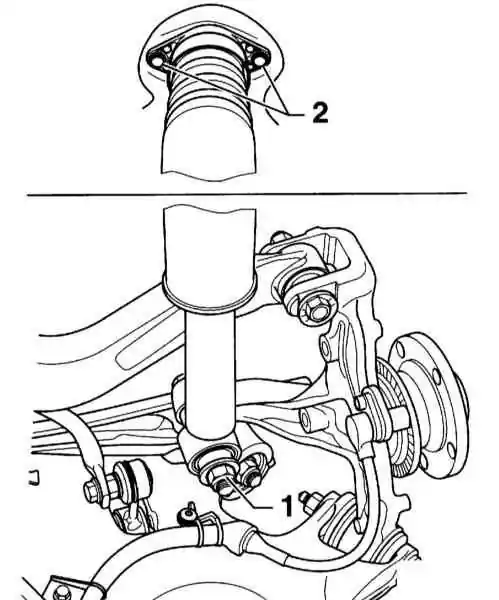

  1. Отверните гайку (1) и выньте болт (на сопроводительной иллюстрации щиток не показан).
  1. Выверните болт (2).

Колесный кожух не снимается.

  1. Выньте амортизатор.
  1. При отворачивании и затяжке гаек крепления опоры амортизатора удерживайте от проворачивания шток. СТО AUDI применяют для этого специальный инструмент 3017А.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установите опору на амортизаторе и закрепите её новой самостопорящейся гайкой моментом 25Нм.
  1. Затяните болты (2) моментом 36Нм. Следите за положением нижнего крепления.
  2. Сначала затяните гайку нижнего крепления амортизатора (1) моментом 30Нм.
  1. Установите на место пружину, обратитесь к соответствующему Разделу.
  2. Соблюдая направление вращения колеса, закрепите заднее колесо, опустите автомобиль на колёса и только после этого затяните болты крепления колеса моментом 120Нм.

Затяжку гайки нижнего крепления амортизатора необходимо производить следующим образом:

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Опустите автомобиль на колёса.
  2. Ослабьте нижнее крепление амортизатора.
  3. Несколько раз продавите подвеску автомобиля.
  4. Затяните новую гайку (1) моментом 150Нм и затем доверните на угол 90°.
