3.2.1.7. Дополнительные приводные ремни

КЛИНООБРАЗНЫЙ РЕМЕНЬ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите и закрепите переднюю часть автомобиля.
2. Ослабьте стопорный и крепежный болты насоса гидроусилителя руля.
3. Ослабьте поворотный болт насоса и поверните регулировочную гайку против часовой стрелки, чтобы ослабить натяжение ремня.
4. Снимите ремень.

Установка и регулировка

Установка проводится в обратном порядке снятия.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Натяните ремень, сдвинув насос влево.
2. Отрегулируйте натяжение ремня, покрутив регулировочную гайку по часовой стрелке. При нажатии пальцем, новый ремень должен прогибаться на 5,0 мм, использованный 2,0 мм.

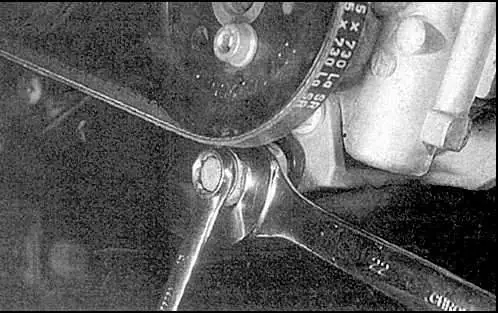

3. Затяните стопорный болт насоса, придерживая регулировочную гайку ключом.

ДОПОЛНИТЕЛЬНЫЙ ЗУБЧАТЫЙ РЕМЕНЬ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите и закрепите переднюю часть автомобиля.
2. Снимите клинообразный ремень.

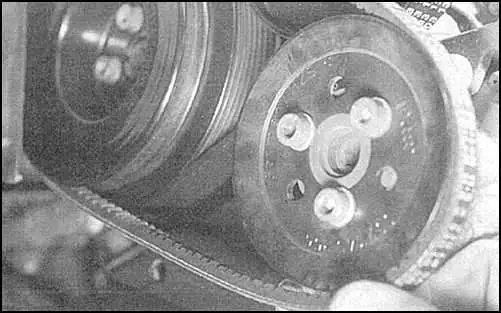

3. Снимите крышку со шкива натяжителя.

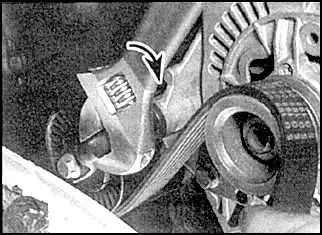

4. Поверните болт шкива натяжителя по часовой стрелке и снимите ремень.

Установка и регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Наденьте ремень.
2. Поверните шкив натяжителя против часовой стрелки, чтобы натянуть ремень.
