9.3.3. Снятие и установка АКПП

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите и закрепите переднюю часть автомобиля.
2. Снимите нижние панели двигателя.
3. Отсоедините провод минусовой клеммы аккумулятора.

КОРОБКА ПЕРЕДАЧ 01N

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод от кислородного датчика.
2. Закрепите двигатель на подъемнике.
3. Снимите передние колеса.
4. Снимите поперечину из-под коробки передач.
5. Снимите переднюю секцию выпускной трубы.
6. Отсоедините провода в задней части коробки передач.
7. Отсоедините провод от датчика спидометра.
8. Отсоедините валы от ведущих фланцев.
9. Снимите стартер.
10. Скрутите гайки, соединяющие ведущий диск и гидротрансформатор.
11. Установите домкрат под коробку передач.
12. Отсоедините тросик рычага переключения передач от кронштейна.
13. Отсоедините тросик рычага переключения передач от переключающего рычага коробки передач.
14. Снимите правую опору коробки передач вместе с кронштейном.
15. Снимите левую опору коробки передач.
16. Открутите соединения трубок трансмиссионной жидкости и слейте жидкость.

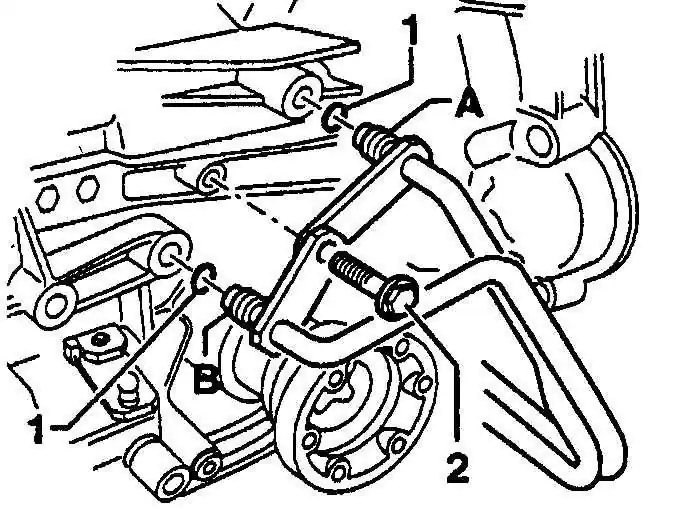

17. На самой коробке передач вывинтите болт (2), снимите уплотнительные кольца (1) и отсоедините две трубки трансмиссионной жидкости (А и В).
18. В 5-цилиндровых двигателях вывинтите болты, крепящие реактивную штангу.
19. Слегка опустите коробку передач.
20. Вывинтите болты, крепящие коробку передач к двигателю.
21. Отсоедините коробку передач от двигателя.

КОРОБКА ПЕРЕДАЧ 097

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод от датчика спидометра.
2. Вывинтите болт, крепящий заливную трубку к двигателю, и отсоедините трубку.
3. Вывинтите верхние болты, крепящие коробку передач к двигателю.
4. Закрепите двигатель на подъемнике.
5. Снимите поперечину, расположенную под каталитическим конвертером и/ или под выпускной системой.
6. Снимите переднюю секцию выхлопной трубы.
7. Отсоедините валы от ведущих фланцев.
8. Снимите стартер.
9. Скрутите гайки, соединяющие ведущий диск и гидротрансформатор.
10. Снимите теплоизоляционный щиток с многофункционального переключателя.
11. Отсоедините провода в задней части коробки передач.
12. Отсоедините трубки трансмиссионной жидкости от коробки передач и слейте жидкость.
13. Установите домкрат под коробку передач.
14. Вывинтите крепежные болты коробки передач и слегка опустите ее.
15. Отсоедините правую опору коробки передач и отсоедините от опоры тросик рычага переключения передач.
16. Вывинтите оставшиеся болты, крепящие коробку передач к двигателю.
17. Отсоедините коробку передач от двигателя и опустите ее.

Установка

Установка проводится в обратном порядке снятия.
