11.8. Снятие Д/В стоп-сигналов и педали рабочего тормоза

Д/В стоп-сигналов

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите отделку сборки педалей.

Модели до 09.1998 г. вып.

 ПОРЯДОК ВЫПОЛНЕНИЯ

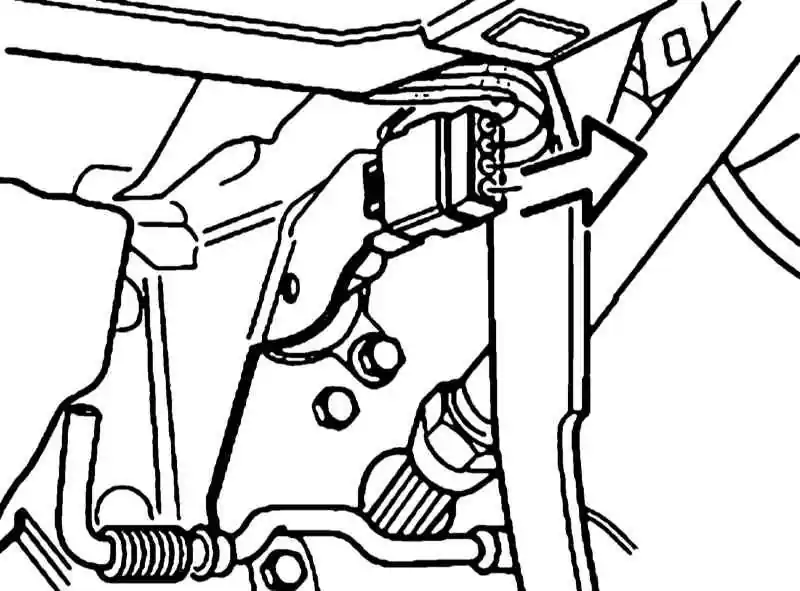

  1. Разъедините разъем электропроводки Д/В стоп-сигналов.
  1. Выжмите педаль тормоза. При необходимости используйте для этого распорку.

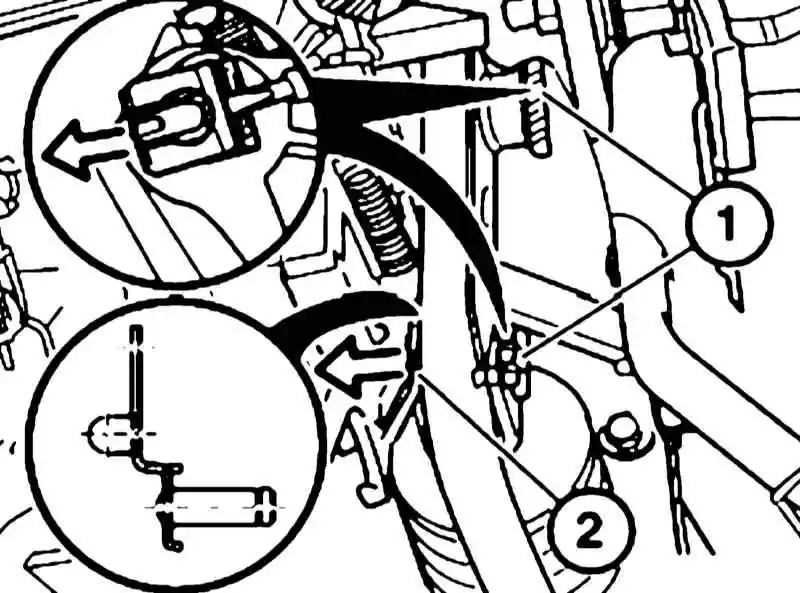

  1. Вытяните толкатель с втулкой до конца вперед (1), сожмите зажимы (2) и снимите выключатель движением назад.
  1. Установка производится в обратном порядке. Медленно отпустите педаль тормоза в исходное положение.

Модели с 09.1998 г. вып.

На всех автомобилях с системой DSC между педалью тормоза и Д/В стоп-сигналов должен быть установлен зазор в 0.7 мм. Если при таком зазоре не обеспечивается безупречное функционирование, уменьшите зазор до 0.6 мм.


 ПОРЯДОК ВЫПОЛНЕНИЯ

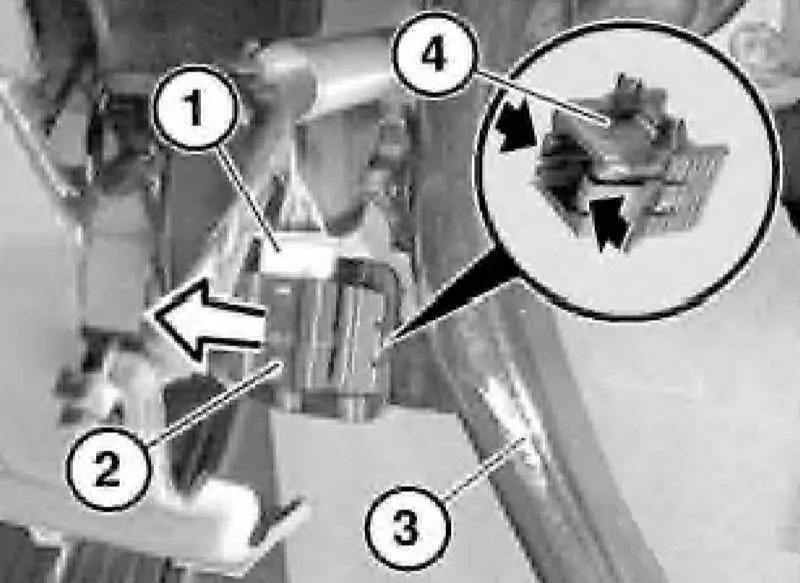

  1. Разъедините разъем (1), выньте Д/В стоп-сигналов (2) из держателя (4) в направлении, указанном стрелкой.
  1. Выжмите педаль тормоза (3) и установите Д/В стоп-сигналов в держатель до упора. Придерживая держатель, медленно верните педаль тормоза в исходное положение и отведите ее назад еще дальше (до упора).

Педаль

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите левую нижнюю секцию отделки панели приборов (см. Главу Кузов).
  2. Снять Д/В стоп-сигналов.
  1. Снимите стопорные скобы (1), выньте палец (2) и снять педаль тормоза.
  1. Установка производится в обратном порядке. Проверьте состояние осевой втулки педали втулки и при необходимости замените ее. Смажьте поверхности скольжения втулки.
