13.2.4. Снятие и установка панелей отделки стоек кузова и потолка

Стойка A

 ПОРЯДОК ВЫПОЛНЕНИЯ

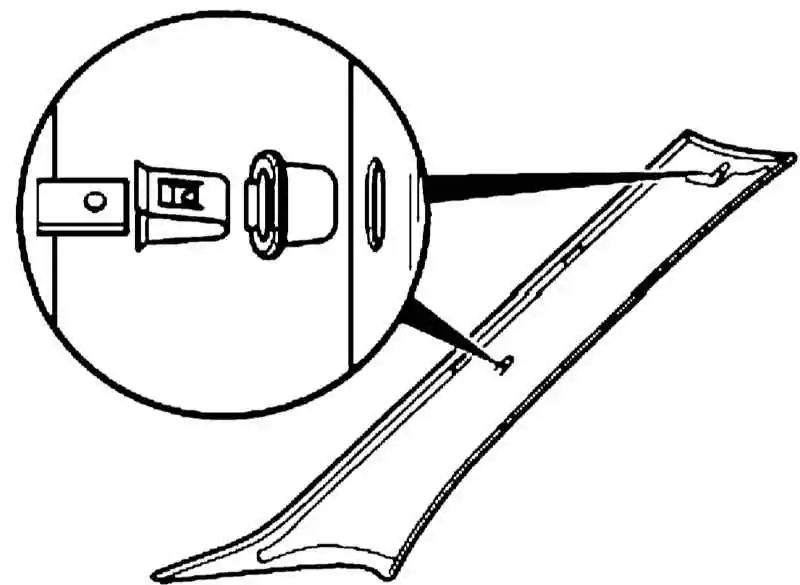

  1. На моделях с подушкой безопасности в стойке A:
  • Снимите защитную окантовку на накладке стойки и выньте зажим (1);
  • Выверните болт (1).

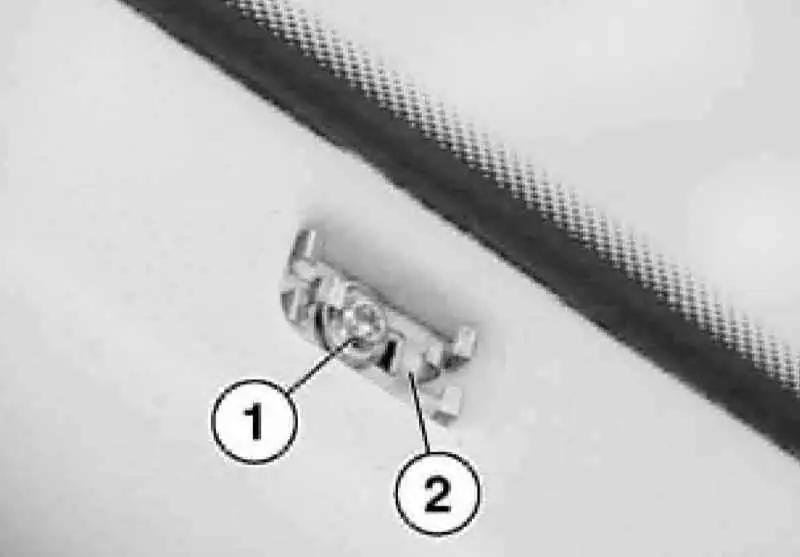

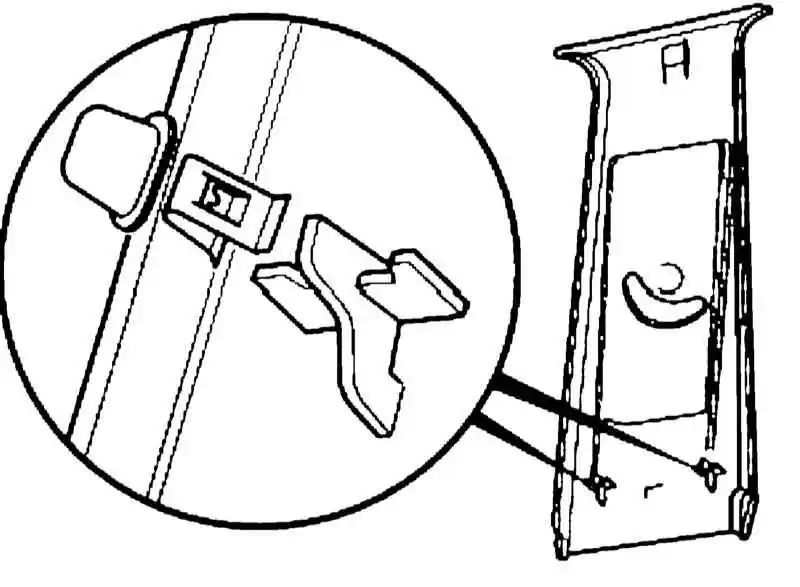

При установке проверьте правильность положения зажима (2).

  1. Снимите накладку передней стойки движением внутрь и вверх.
  1. Установка производится в обратном порядке. Замените поврежденные фиксаторы и заглушки.

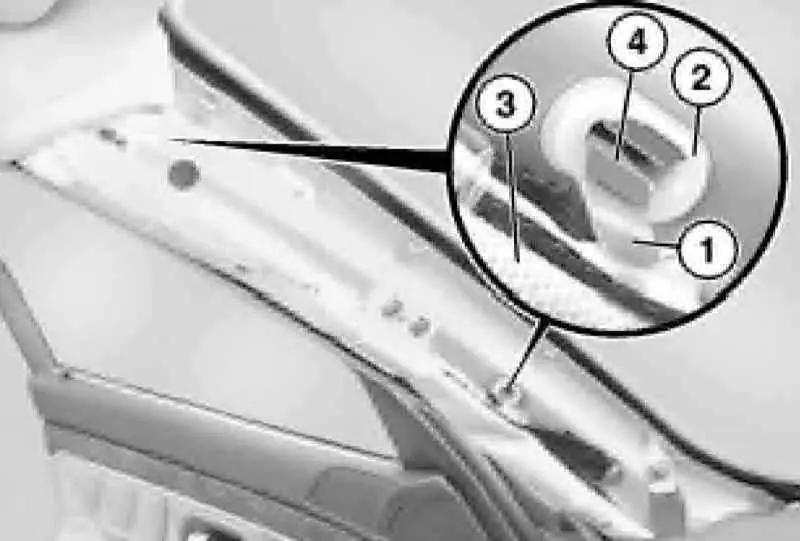

  1. На моделях с подушкой безопасности в стойке A мягкий язычок (1) заглушки (2) должен быть обращен в сторону подушки безопасности (3), в противном случае зажим (4) может повредить подушку.

Стойка B, нижняя секция отделки

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите накладки порогов передней и задней дверей (см. Раздел Снятие и установка накладок порогов дверей).
  2. Переместите сиденье в крайнее переднее положение.

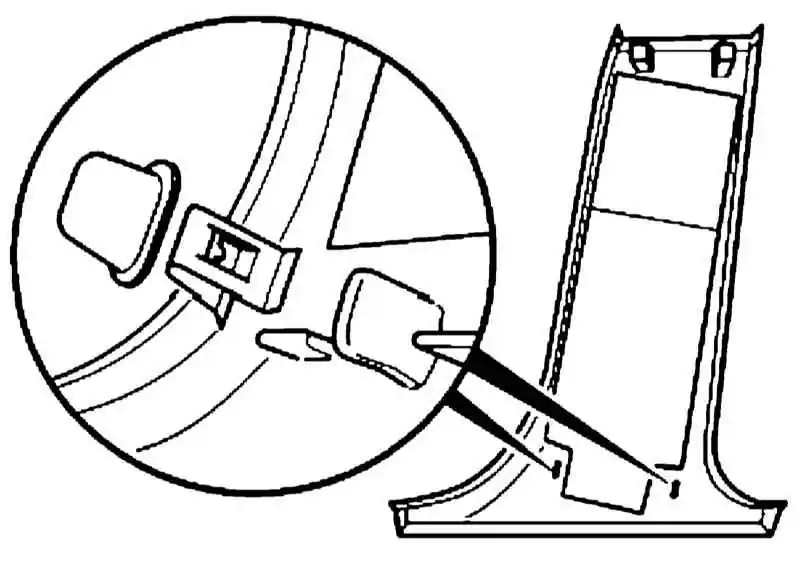

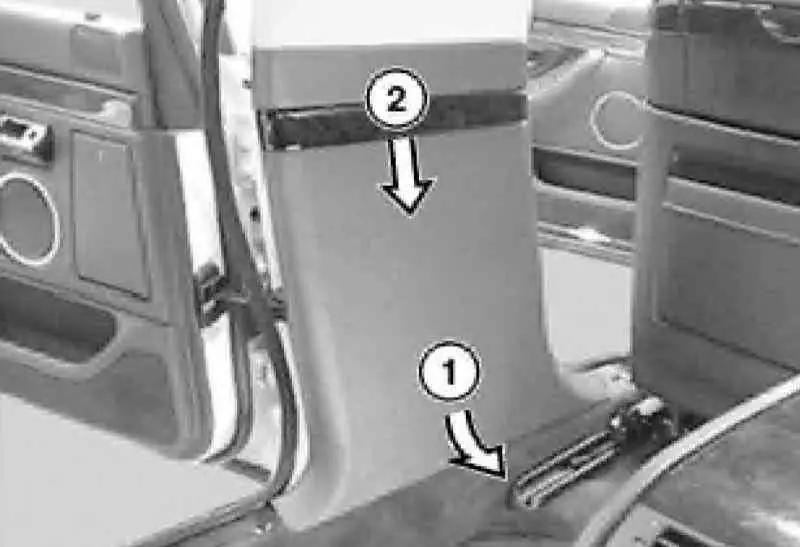

  1. Частично снимите защитную окантовку с накладки средней стойки. Отожмите фиксаторы нижней панели отделки средней стойки движением внутрь (1) и снимите панель отделки движением вниз (2).
  1. Установка производится в обратном порядке. Замените поврежденные фиксаторы и заглушки.

Стойка B, верхняя секция отделки

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите нижнюю панель отделки стойки B.

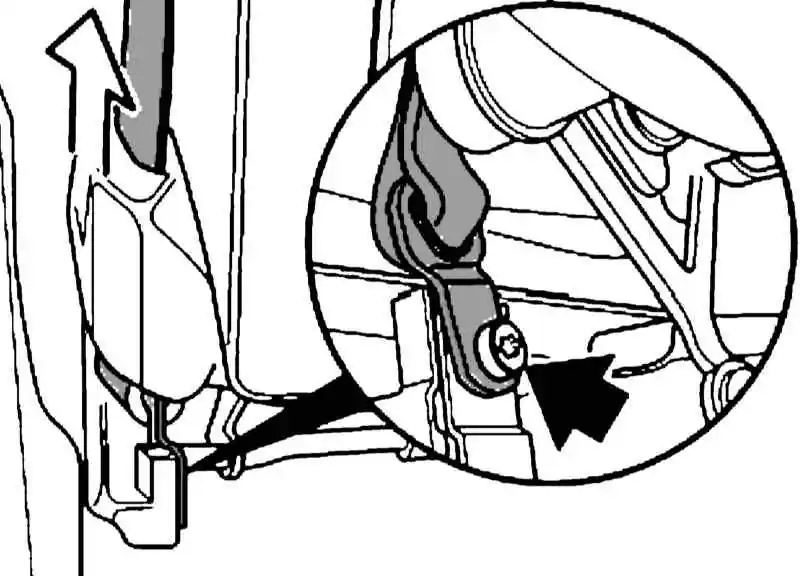

  1. Выверните болт крепления ремня безопасности переднего сидения.

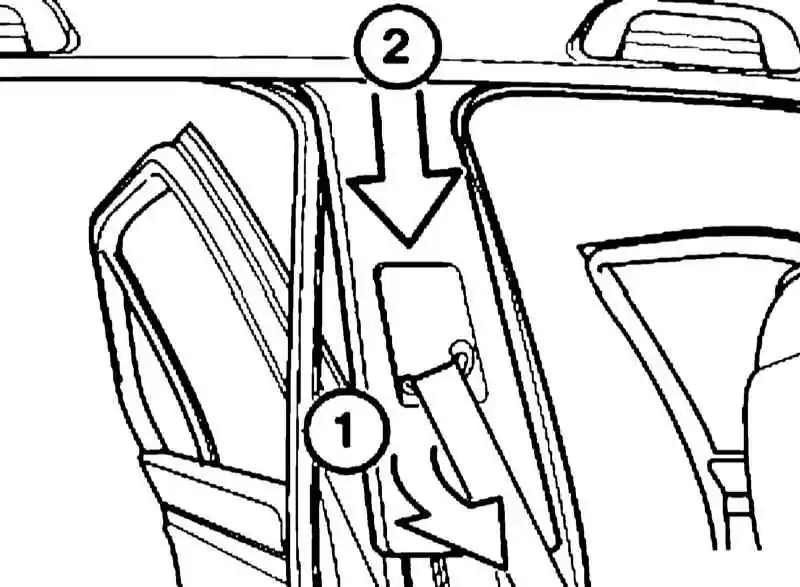

  1. Снимите защитную окантовку верхней секции отделки средней стойки. Отожмите фиксаторы нижней секции отделки стойки B движением внутрь (1) и снимите ее движением вниз (2).
  1. Установка производится в обратном порядке. Замените поврежденные фиксаторы и заглушки.

Стойка C

 ПОРЯДОК ВЫПОЛНЕНИЯ

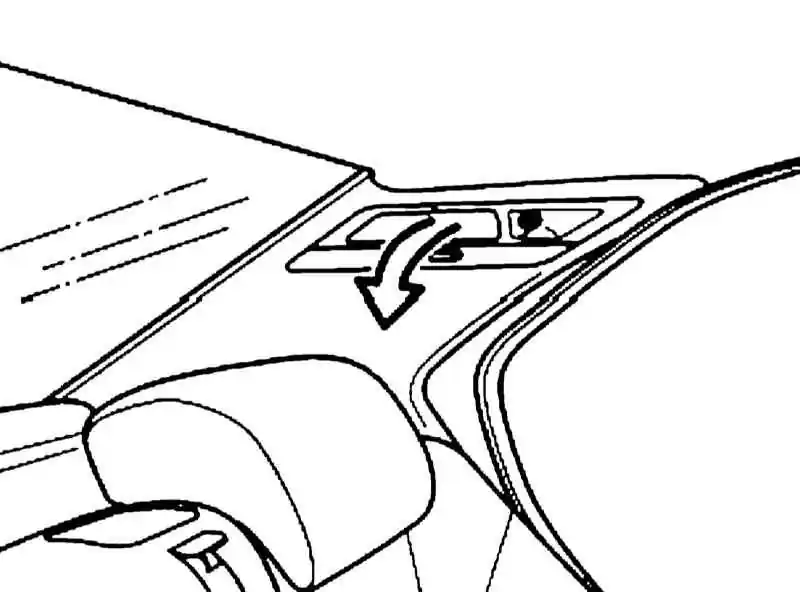

  1. Отсоедините плафон заднего светильника, снимите его движением вверх и разъедините разъем.

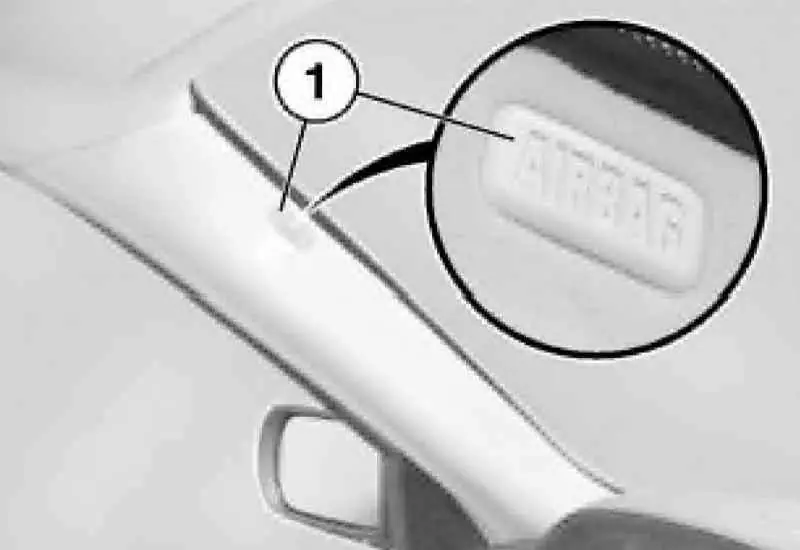

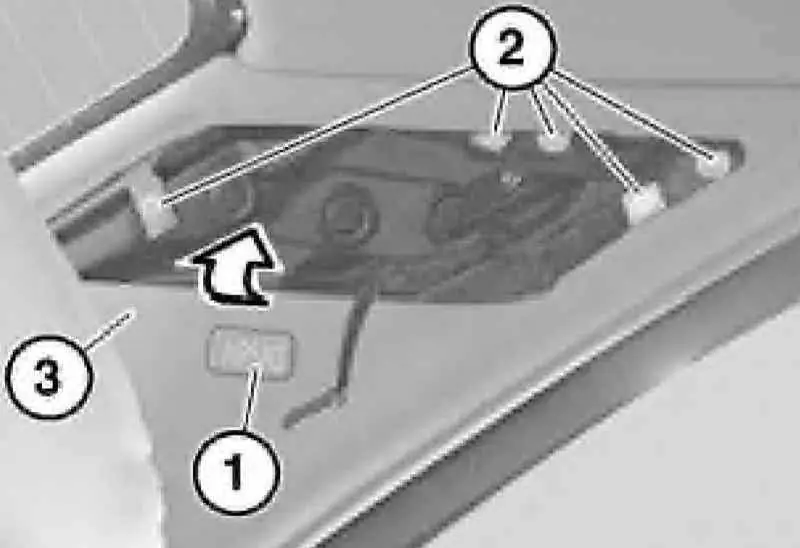

  1. На моделях с подушкой безопасности в стойке C (со значком 1) выверните винты (2) и снимите облицовку (3) движением внутрь и вверх.
  1. На моделях без подушки безопасности в стойке C выверните болты и снимите облицовку движением внутрь и вверх.

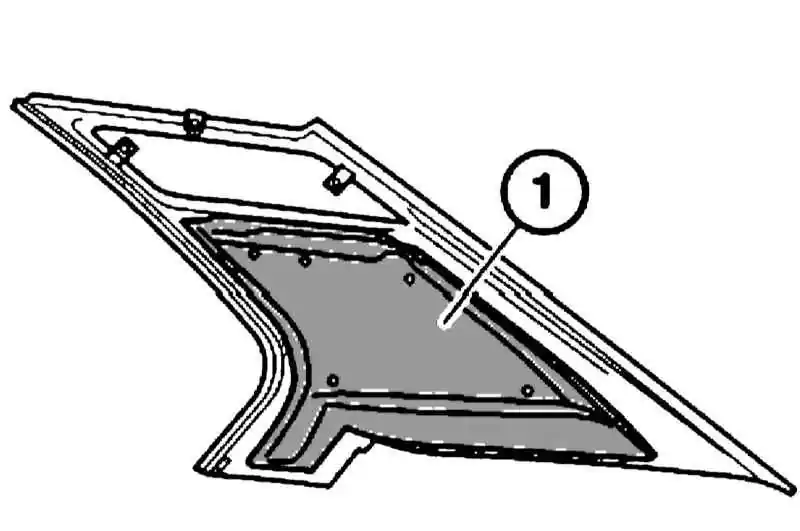

  1. При замене панели отделки снимите шумоизоляцию (1) со старой панели и приклейте ее на новую панель.

Потолок

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите все верхние поручни и отделку всех стоек кузова.
  2. Снимите правое переднее сиденье (см. Раздел Снятие и установка передних сидений).
  3. Снимите крышку верхнего люка (см. Раздел Снятие и установка крышки верхнего люка Глава Кузов)

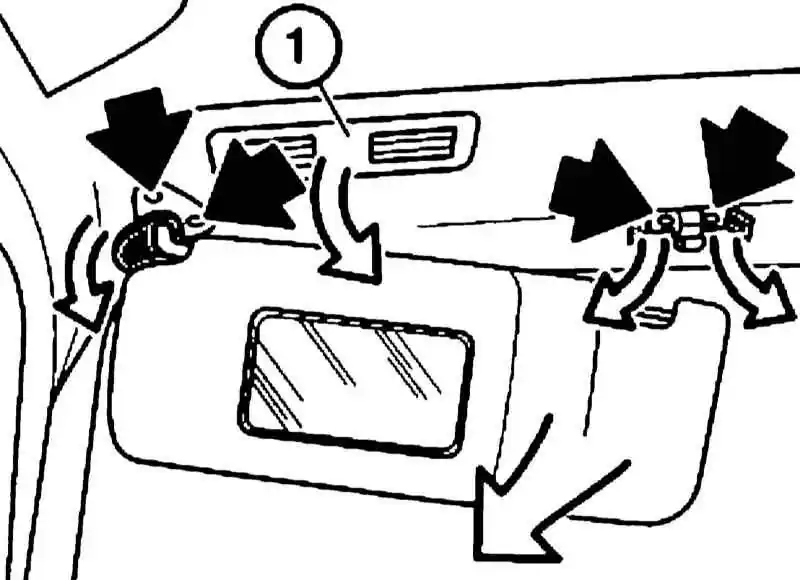

  1. Снимите солнцезащитный козырек и лампы (1) подсветки косметического зеркала. Разъедините разъемы, снимите накладки с опоры и шарнира и выверните винты. Слегка вытяните провод и разъедините разъем подсветки.
  1. Выверните болты и снимите защитный каркас. При замене при необходимости замените гайки в отделке потолка.

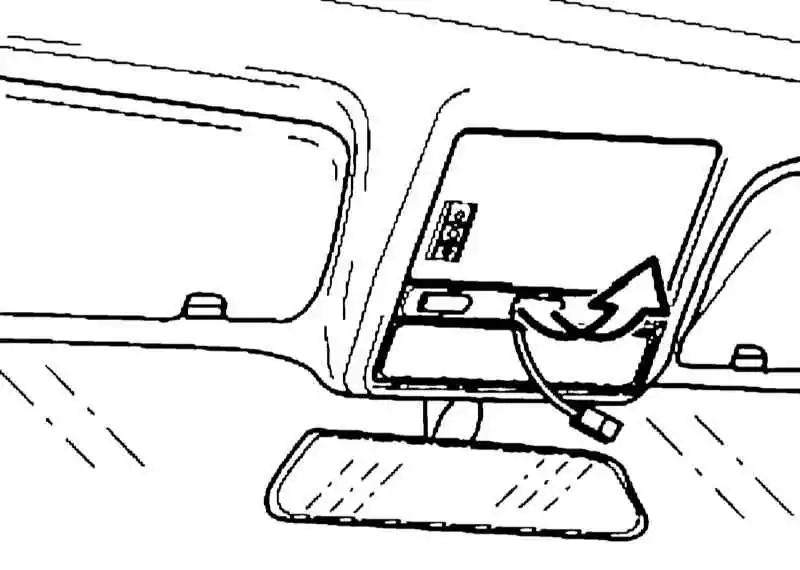

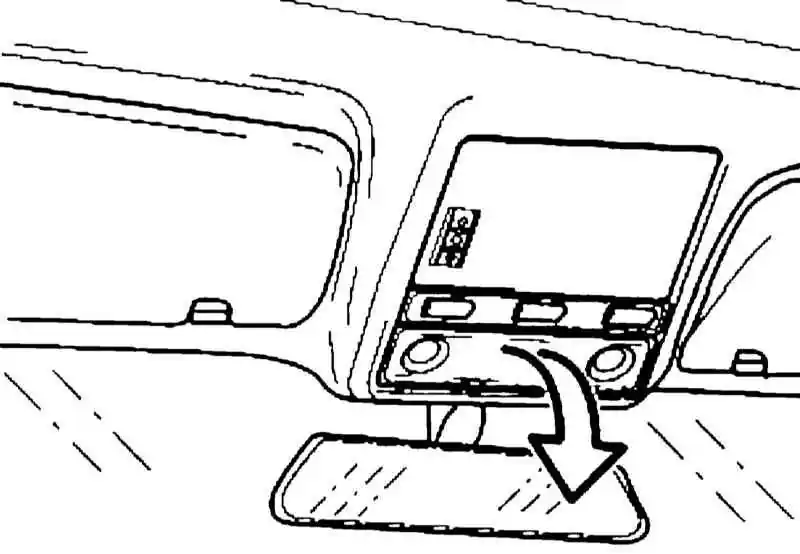

  1. Снимите плафон главного салонного светильника и разъедините разъем.

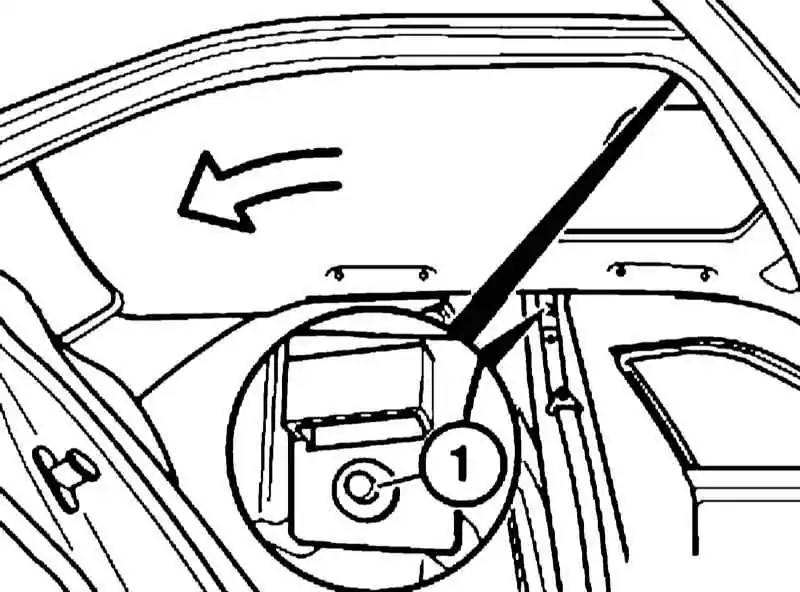

  1. Подцепите и выньте заглушку, разъедините разъем.
  1. Переставьте спинку левого переднего сидения в крайнее заднее положение.

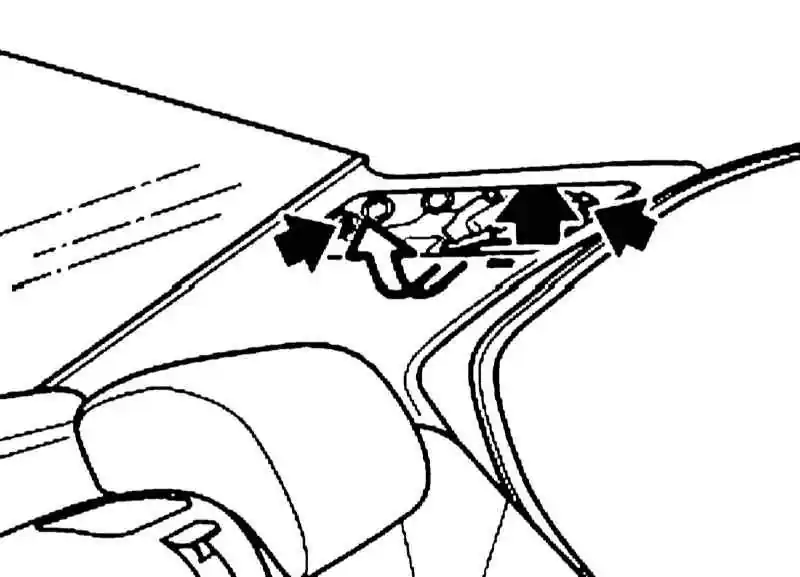

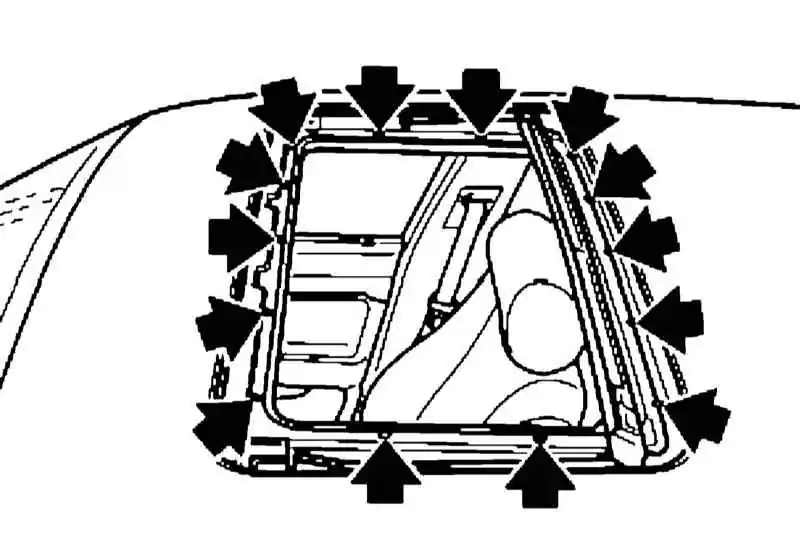

  1. На моделях до 05.1997 г. вып. подцепите и выньте фиксаторы (1) с левой и с правой стороны. Выжмите отделку потолка из металлических лапок движением назад и снимите ее, сдвигая в сторону правой задней двери. На моделях с 05.1997 г. вып. выжмите отделку потолка из металлических лапок движением назад и снимите, сдвигая в сторону правой задней двери.

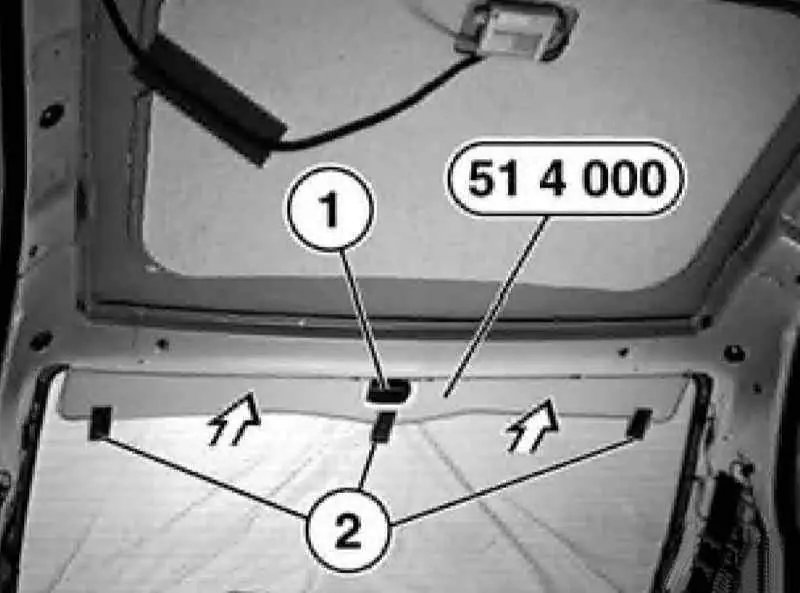

  1. Установка производится в обратном порядке. Вставьте приспособление № 51 4 000 в основание обшивки потолка и зафиксируйте липкой лентой на текстильной основе (2). На моделях с блоком подключения автомобильного телефона, по возможности, проведите над блоком подключения автомобильного телефона (1).
  1. Прижмите отделку (1) потолка к приспособлению № 51 4 000 движением вверх, переместите до упора вперед и закрепите. Снимите приспособление № 51 4 000 и протрите заднее стекло.

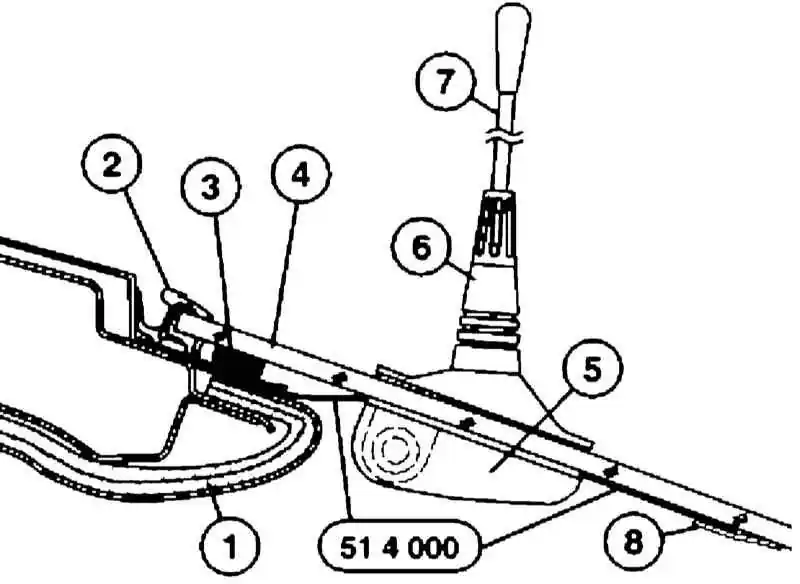

1 — Отделка потолка
2 — Уплотнительный профиль
3 — Полоска клея
4 — Заднее стекло
5 — Коробка переключателей
6 — Основание антенны
7 — Антенна
8 — Липкая лента на текстильной основе
