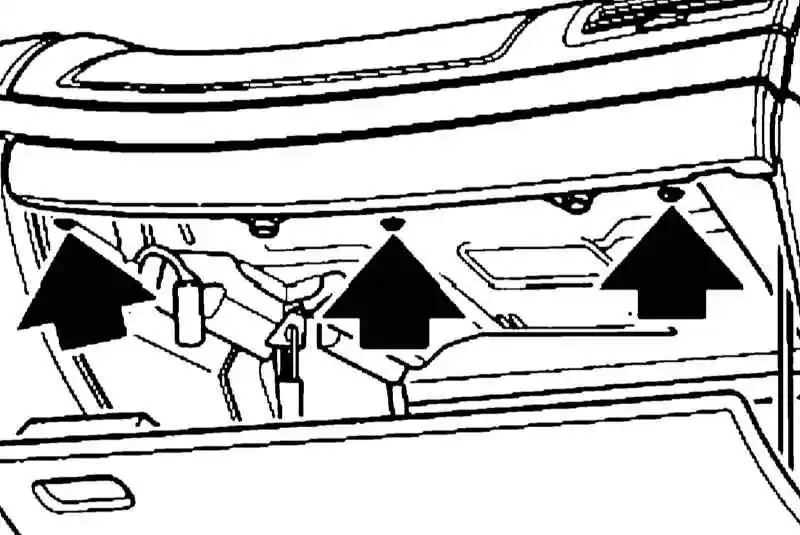

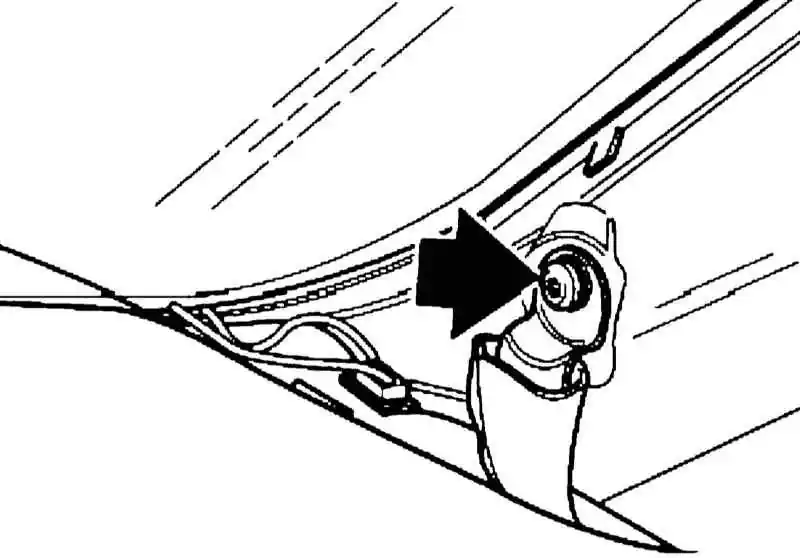

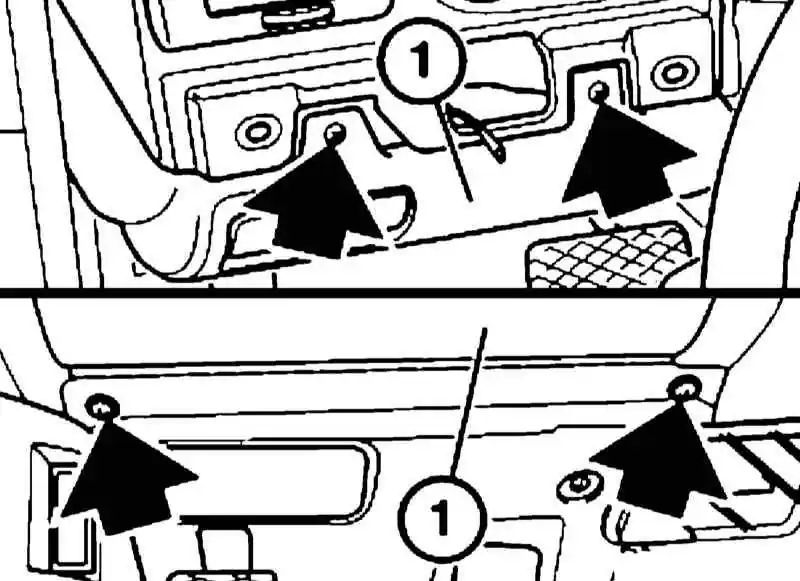

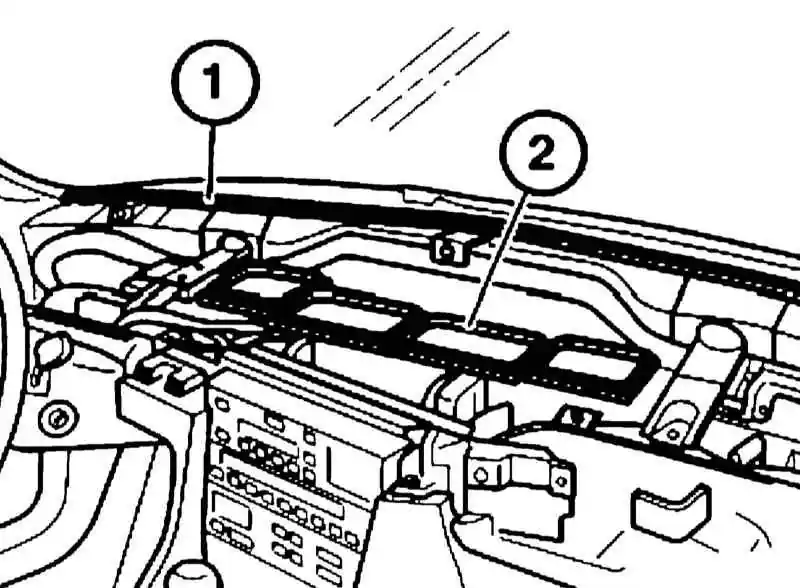

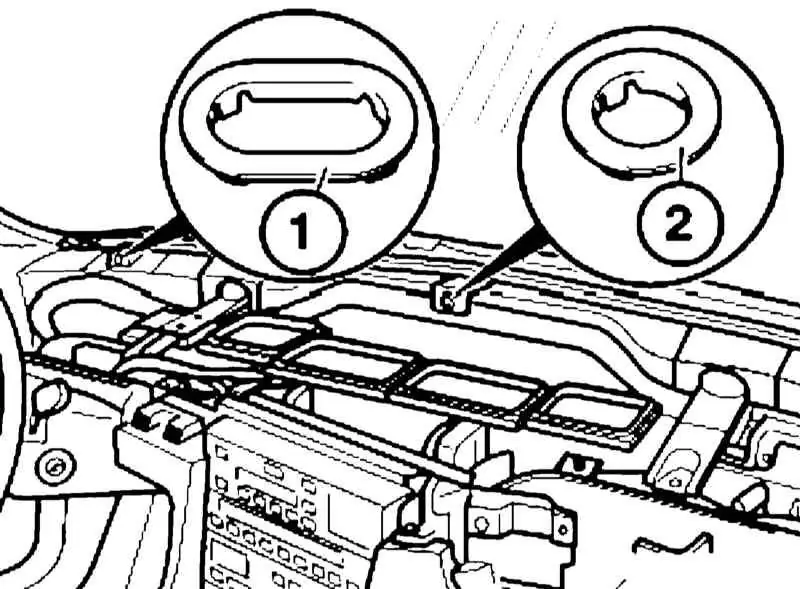

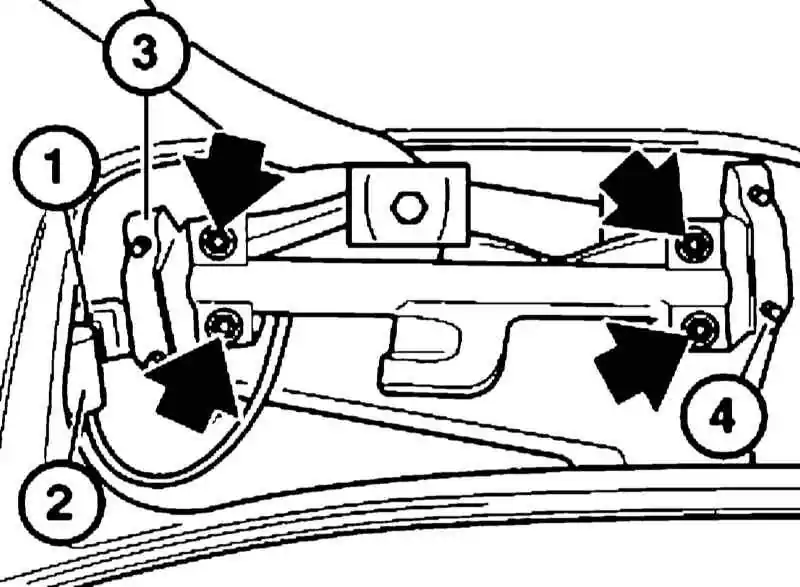

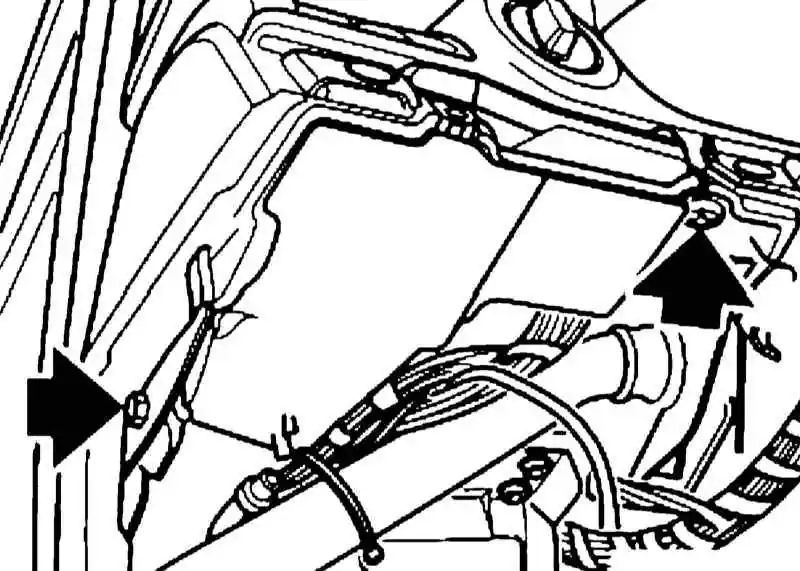

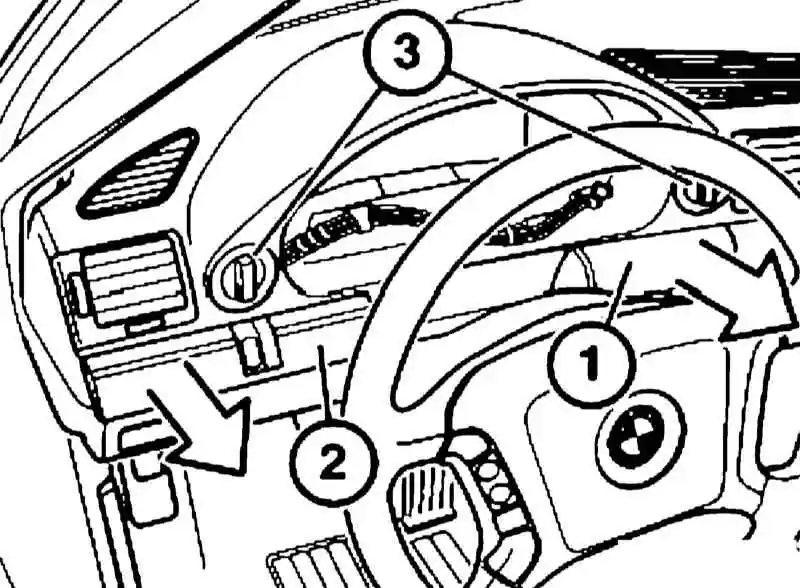

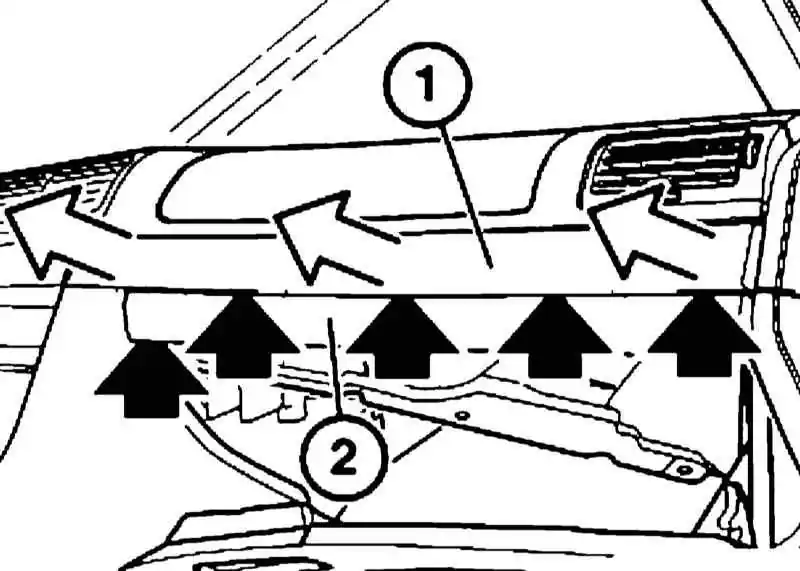

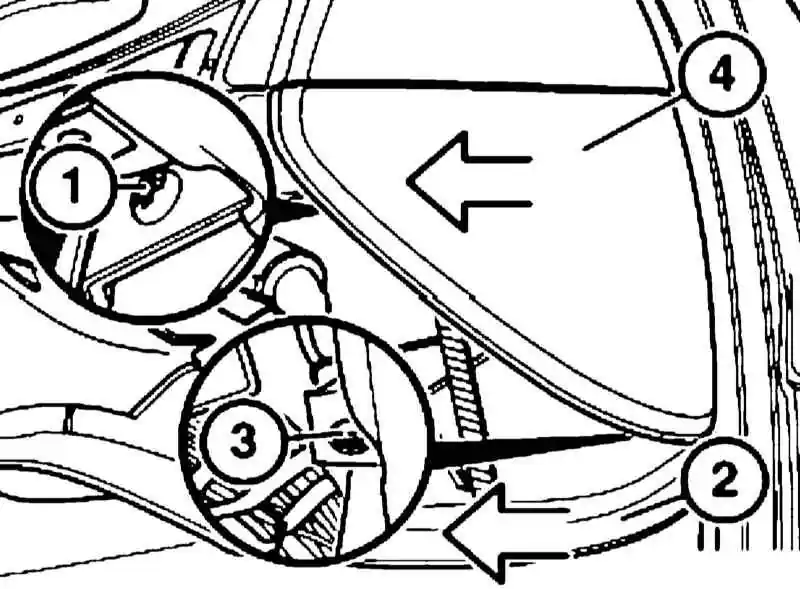

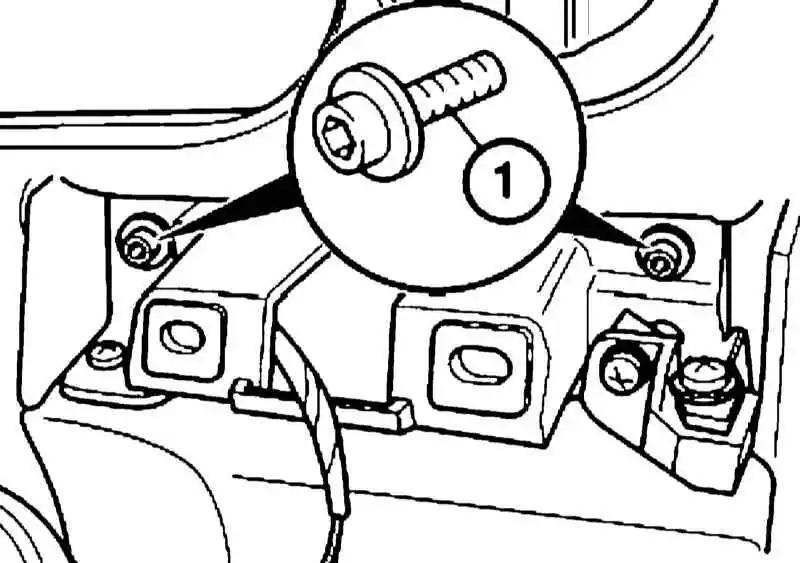

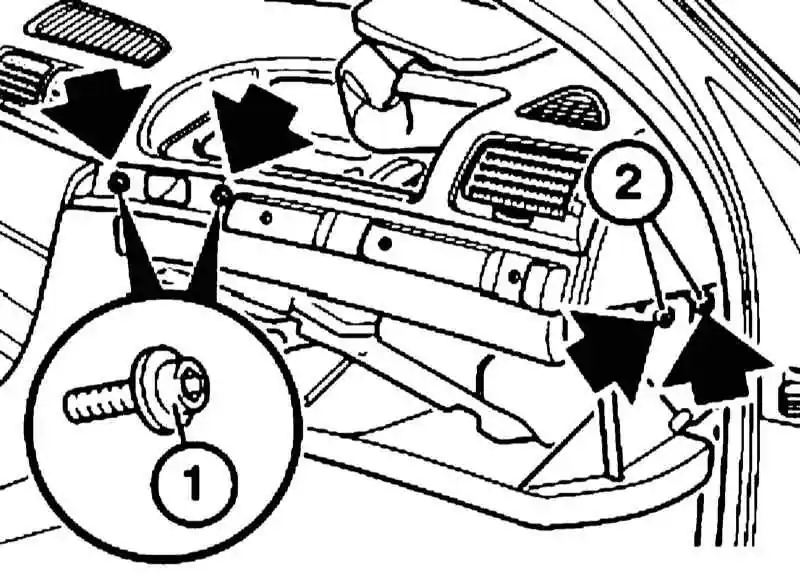

13.2.5. Снятие и установка отделки панели приборов ПОРЯДОК ВЫПОЛНЕНИЯ Отсоедините отрицательный провод от аккумуляторной батареи. Снимите отделку передних стоек (см. Раздел Снятие и установка панелей отделки стоек кузова и потолка). Снимите комбинацию приборов (см. Главу Бортовое электрооборудование). Снимите подушку безопасности переднего пассажира. Высвободите фиксатор (1) и разъедините разъем (2). Выверните болты и снимите держатели (3 и 4) подушки безопасности переднего пассажира. Выверните винты. Вывернуть верхние пластиковые гайки и снимите деревянную планку (1). Дополнительно отдайте пластиковую гайку с левой стороны планки (2). Устанавливать крайние пластиковые гайки следует накаткой к планке, а центральные гайки – шестигранником к планке. Выверните винты (1 и 3) и снимите крышку вещевого ящика (2) и угловую часть отделки (4) движением на себя. Выверните болты (1 и 2). Отожмите фиксаторы и снимите деревянную планку (1), при необходимости разъединив разъем темпостата. Отожмите фиксаторы, снимите деревянную планку (2) и разъедините разъем. Выньте разъемы электропроводки выключателей освещения (3). При установке замените поврежденные фиксаторы и заглушки. Выверните болты (1). Выверните верхние (без прокладочной шайбы) и нижние (с прокладочной шайбой) болты, снимите левый вещевой ящик (1) и отцепите трос отпускания стояночного тормоза. Выверните болты под рулевой колонкой. Снимите центральные дефлекторы системы HVAC (см. Главу Системы охлаждения двигателя, отопления, вентиляции и кондиционирования). Выверните болты с левой и с правой стороны и снимите панель приборов движением на себя и вверх, сдвигая ее в сторону правой передней двери. Снимите прокладки (1 и 2) передней части панели приборов и отопителя. Установка производится в обратном порядке. Обратите внимание на следующие моменты. Непосредственно перед сборкой панели приборов наложить новые прокладки передней части панели приборов и отопителя. Установите пластмассовые направляющие (1) с левой и с правой стороны и (2) по центру.
