1. Подоприте противооткатными башмаками задние колеса. Поддомкратьте передок автомобиля и установите его на подпорки. Снимите соответствующее переднее колесо. На моделях, где для доступа к гайке крепления приводного вала достаточно снять защитный колпак колесного диска, отдавание гайки следует произвести прежде чем автомобиль будет поднят над землей:
   a) Подоприте передние колеса и снимите колпак диска;
   b) Твердо взведите стояночный тормоз;
   c) Выполните процедуру, описанную в п.4;
   d) Ослабьте гайку приводного вала при помощи подходящего по размеру торцевого ключа.
2. Слейте трансмиссионное масло/ATF (обратитесь к Главе Текущее обслуживание).

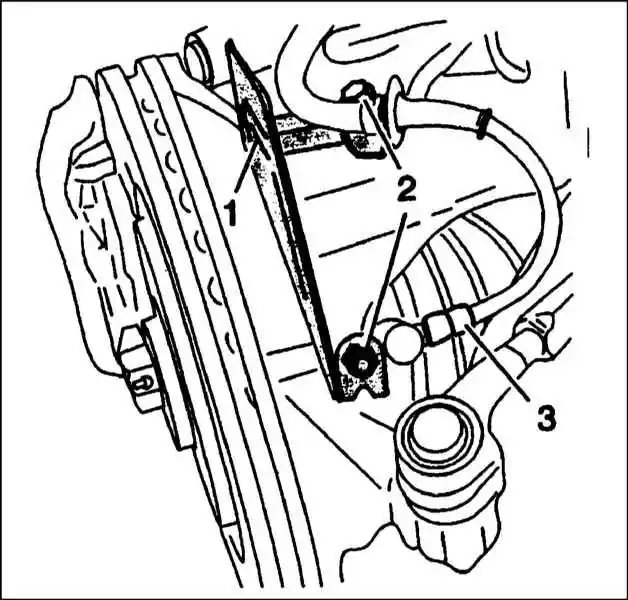

3. На моделях, оборудованных ABS, отдайте крепежные гайку и болт и снимите с держателя ступицы термозащитный экран. Следом за экраном снимите колесный датчик ABS (обратитесь к Главе Тормозная система) (см. иллюстрацию Колесный датчик ABS с термозащитным экраном).

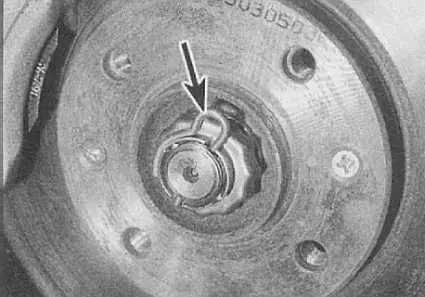

4. Если гайка крепления приводного вала уже была ослаблена (см. п.1), переходите к выполнению процедуры, описанной в п.6, в противном случае извлеките R-образный фиксатор и снимите стопорный колпачок гайки.

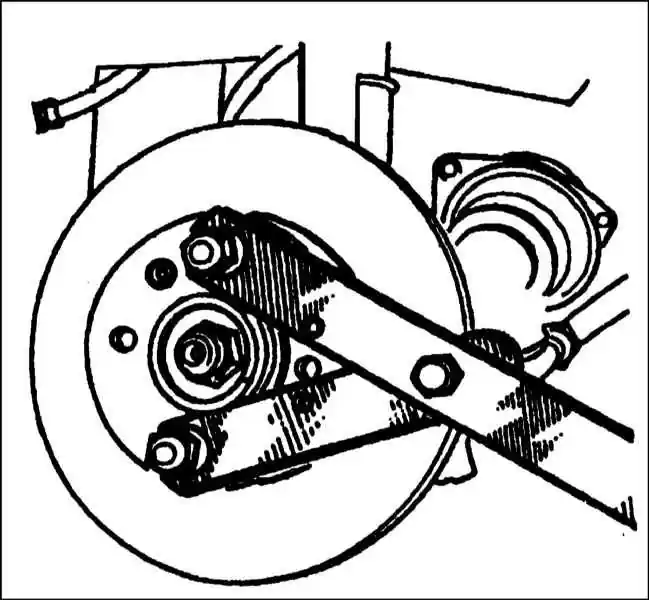

5. Вверните в ступицу и прочно затяните как минимум два из болтов крепления колеса. Попросите помощника твердо выжать педаль ножного тормоза с целью предотвращения проворачивания ступицы, затем воспользуйтесь торцевым ключом подходящего размера и отдайте гайку крепления приводного вала. альтернативно блокировка ступицы может быть произведена при помощи легко изготавливаемого из двух металлических пластин, одного болта и трех гаек приспособления. Помните, что гайка затянута очень туго, а потому, ее отдавание связано с риском соскальзывания автомобиля с подпорок. При наличии такой возможности (см. п.1), ослабление гайки следует произвести до того как автомобиль будет поднят над землей.

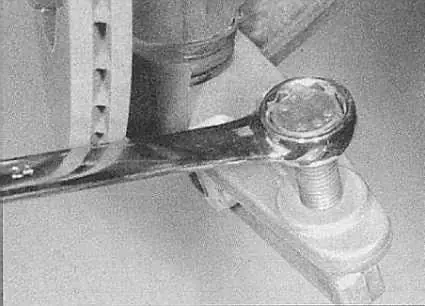

6. Ослабьте и частично отверните гайку нижней шаровой опоры передней подвески (гайка оставляется на хвостовике шарового пальца с целью защиты его резьбы). Теперь воспользуйтесь специальным разделителем для расчленения опоры. Окончательно снимите гайку.

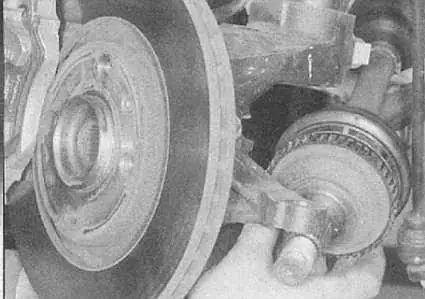

1. Осторожно оттяните ступичную сборку наружу, аккуратно высвобождая из нее наружную цапфу приводного вала. В случае необходимости вал может быть выбит из ступицы при помощи молотка с мягким бойком.

2. Подвяжите вал, затем извлеките его внутреннюю цапфу из трансмиссии. Постарайтесь не повредить сальник. Снимите вал с автомобиля.

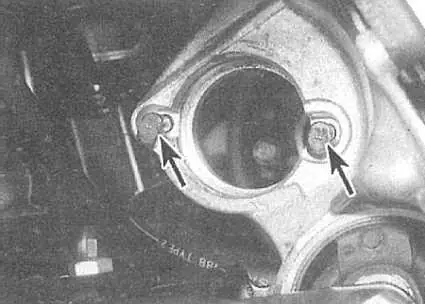

1. Отдайте гайки двух болтов крепления промежуточного подшипника.

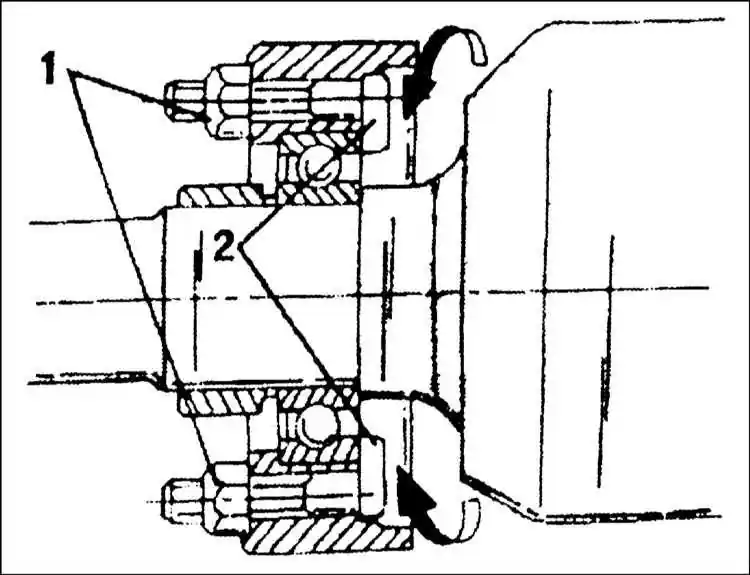

2. Затем разверните болты под 90° с целью высвобождения их асимметричных головок из наружной обоймы подшипника.

3. Аккуратно потянув ступичную сборку наружу, высвободите из нее цапфу наружного ШРУСа вала. В случае необходимости вал может быть выбит из ступицы при помощи молотка с мягким бойком.
4. Подвяжите наружный конец вала и потяните за внутреннюю секцию с целью высвобождения сборки промежуточного подшипника из опорного кронштейна.

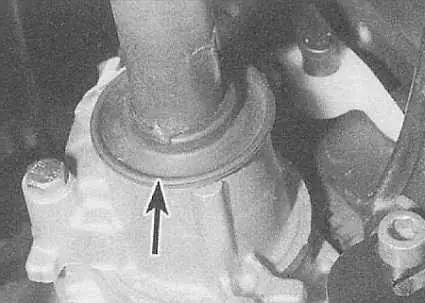

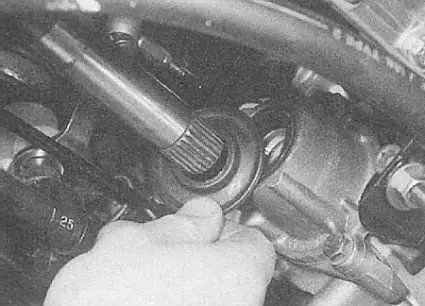

5. После высвобождения вала из трансмиссии снимите с него внутренний пылезащитный чехол (постарайтесь запомнить установочное положение чехла).

1. Перед установкой проверьте состояние сальника в картере трансмиссии. В случае необходимости произведите замену (см. Главу Трансмиссия).

Составители настоящего Руководства рекомендуют произвести замену сальников приводных валов вне зависимости от их состояния.

2. Тщательно протрите шлицы с обоих концов вала и отверстия под их посадку в трансмиссии и ступичной сборке. Слегка смажьте густой смазкой губки сальника, шлицы и упорные плечики цапфы вала. Проверьте надежность затягивания бандажных лент крепления защитных чехлов.

1. Заведите внутреннюю цапфу вала в трансмиссию, введя в зацепление соответствующие шлицы. Стараясь не повредить сальник, протолкните вал в дифференциал до упора.
2. Аккуратно введите в зацепление наружные шлицы вала и протолкните сборку в ступицу колеса.
3. Правильным образом посадите в рычаг нижнюю шаровую опору, наверните и затяните с требуемым усилием новую крепежную гайку.
4. Смажьте чистым двигательным маслом внутреннюю сторону и резьбовую часть гайки крепления приводного вала. Наверните гайку на резьбовую часть наружной цапфы. Заблокируйте ступицу от проворачивания, воспользовавшись одним из описанных в параграфе 5 способов. Затяните гайку крепления вала с требуемым усилием. Проверьте свободу вращения ступицы. При соответствующей возможности (см. подраздел "Снятие", п.1) ступичная гайка должна затягиваться после опускания автомобиля на землю.

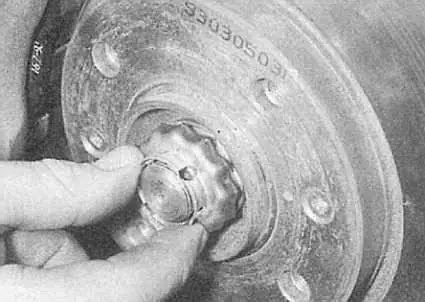

5. Посадите на гайку стопорный колпачок таким образом, чтобы один из его вырезов совместился с отверстием в цапфе вала, затем заблокируйте сборку R-образным фиксатором.
6. При соответствующей комплектации установите на место колесный датчик ABS с термозащитным экраном (обратитесь к Главе Тормозная система).
7. Установите на место колесо, опустите автомобиль на землю и затяните гайки крепления колеса с требуемым усилием.
8. Залейте в трансмиссию необходимое количество трансмиссионного масла/ATF требуемого сорта (обратитесь к Главе Текущее обслуживание).

1. Проверьте свободу вращения промежуточного подшипника (подшипник должен проворачиваться без рывков, при этом относительный люфт его наружной и внутренней обойм должен оставаться равномерным). В случае необходимости произведите замену подшипника (см. Замена промежуточного подшипника правого приводного вала). Проверьте состояние пылезащитного чехла, в случае необходимости произведите замену.
2. Слегка смажьте густой смазкой наружную обойму подшипника и внутренние губки пыльника.

3. Проденьте внутренний конец вала сквозь опорный кронштейн подшипника и аккуратно посадите на штатное место пыльник (плоской поверхностью к трансмиссии).

4. Аккуратно заправьте внутреннюю цапфу вала в боковую шестерню дифференциала. Постарайтесь не повредить сальник. Посадите в опорный кронштейн промежуточный подшипник, затем протолкните вал в трансмиссию до упора. В случае необходимости воспользуйтесь молотком с мягким бойком для посадки наружной обоймы подшипника в кронштейне.
5. Проденьте шлицы наружного ШРУСа в ступицу колеса.

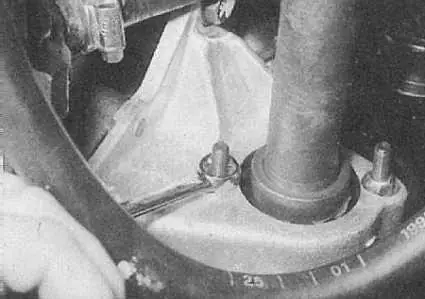

6. Удостоверьтесь в правильности расположения приводного вала, затем разверните под 90° асимметричные болты крепления промежуточного подшипника. Затяните крепежные гайки с требуемым усилием.

7. Проверьте плотность посадки пыльника на сальнике.

8. Выполните процедуры, описанные в подразделе "Установка - Левый приводной вал", пп.4—8.
