18.22. Колодки и накладки

Снять или отсоединить

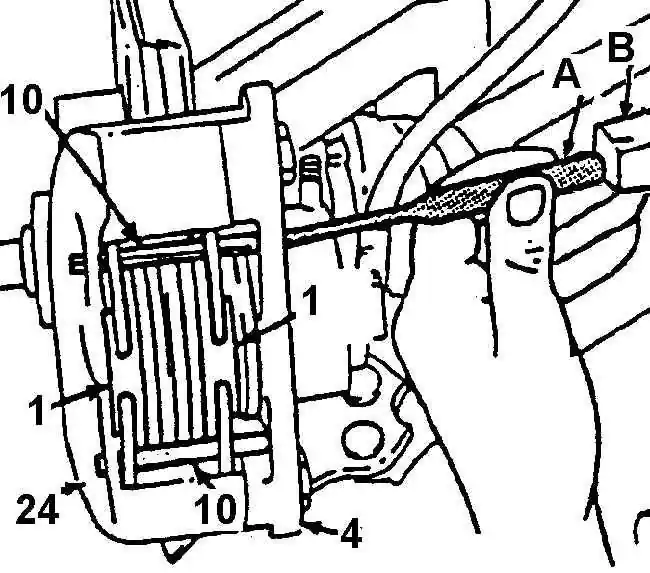

Демонтаж штифтов

 А. БОРОДОК
В. МОЛОТОК

1. РАЗЖИМНЫЕ ПРУЖИНЫ
4. ВНУТРЕННЯЯ ЧАСТЬ КОРПУСА СУППОРТА
10. ШТИФТЫ
24. НАРУЖНАЯ ЧАСТЬ КОРПУСА СУППОРТА

Перед началом работ поднять и закрепить автомобиль должным образом.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Передние колеса.
Предупреждение

Для замены колодок или техобслуживания тормозного диска демонтировать тормозную скобу не требуется.

2. Штифты 10 из отверстий скобы с помощью бородка и молотка. Штифты вынимают ударами молотка с внутренней стороны скобы.
3. Разжимные пружины.
Предупреждение

Пружины находятся в сжатом состоянии, могут выскочить. Следует быть осторожным при демонтаже штифтов.

4. Колодки из скобы.
4а. Вынуть наружную колодку.
4б. Отжать поршень и вынуть внутреннюю колодку.

Установить или присоединить

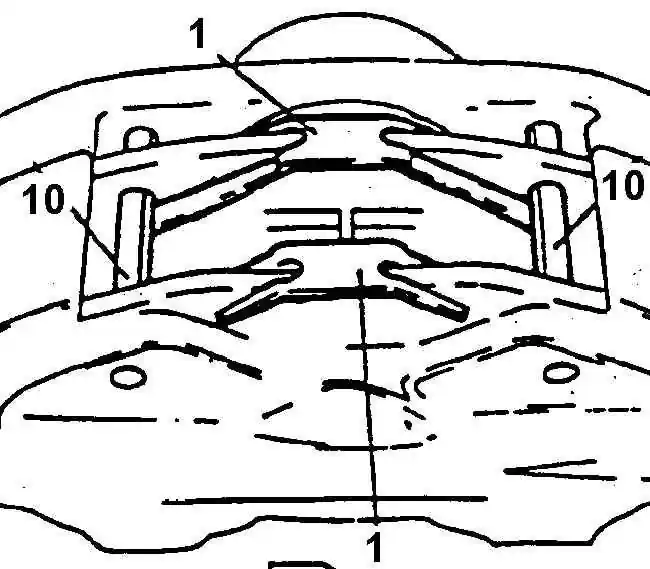

Монтаж штифтов и разжимных пружин

 1. РАЗЖИМНЫЕ ПРУЖИНЫ
10. ШТИФТЫ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Тормозные колодки в скобу. Датчик износа накладок должен располагаться сверху на внутренней колодке.
Предупреждение

В комплект запасных частей входят три вида колодок: левая внутренняя, правая внутренняя и две одинаковые наружные колодки. При монтаже датчики износа накладок должны располагаться наверху внутренних колодок. Ошибки при монтаже колодок приведут к снижению работоспособности тормозной системы и уменьшению безопасности автомобиля.

2. Верхний штифт. Монтируется с наружной стороны скобы.
3. Разжимные пружины. Завести длинные концы пружин под штифты.
4. Нижний штифт. Монтируется с наружной стороны скобы. Необходимо убедиться, что длинные концы пружин находятся под штифтами.
5. Передние колеса.
6. Опустить автомобиль.
