5.8. Водяной насос

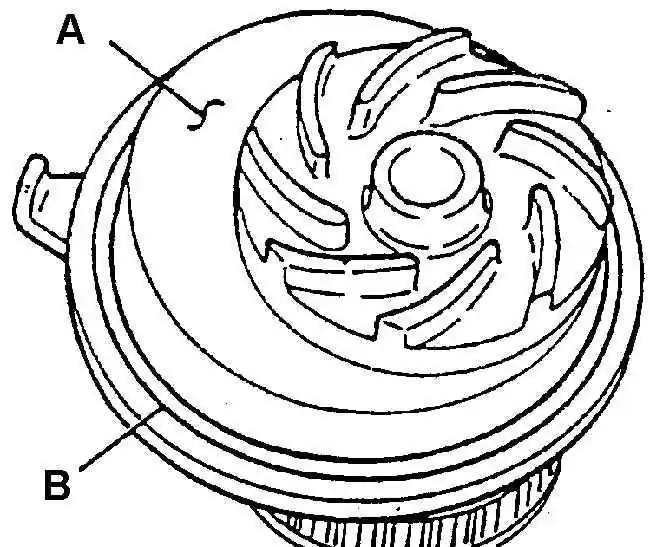

Водяной насос

А. ВОДЯНОЙ НАСОС
В. УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

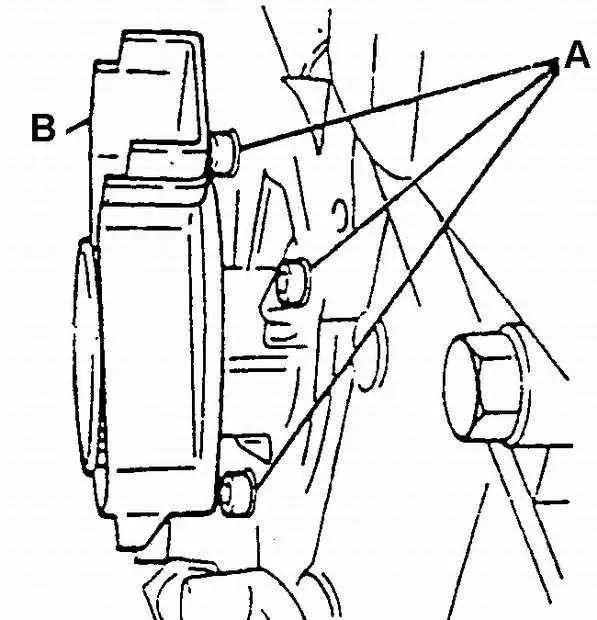

Демонтаж водяного насоса

А. БОЛТЫ КРЕПЛЕНИЯ НАСОСА
В. ЗАДНЯЯ КРЫШКА ЗУБЧАТОГО РЕМНЯ

Снять или отсоединить

Слить ОЖ из системы охлаждения до уровня ниже корпуса термостата.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Крышку зубчатого ремня.
2. Зубчатый ремень.
3. Болты и шайбы крепления зубчатых колес распредвалов.
4. Зубчатые колеса распредвалов.
5. Заднюю крышку зубчатого ремня, рис. Демонтаж водяного насоса.
6. Вывернуть болты А и снять насос с головки блока цилиндров, рис. Демонтаж водяного насоса.
7. Уплотнительное кольцо с водяного насоса.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Новое уплотнительное кольцо на насос. Предварительно нанести на уплотнение герметик Lubriplate.
2. Насос на головку цилиндров, ввернуть болты. Затянуть болты крепления водяного насоса моментом 8 Нм.
3. Заднюю крышку зубчатого ремня.
4. Зубчатые колеса на распредвалы, установить шайбы и ввернуть болты. Затянуть болты крепления зубчатых колес распредвалов моментом 45 Нм.
5. Зубчатый ремень.
6. Крышку зубчатого ремня.
7. Долить с систему охлаждения ОЖ.
8. Поднять автомобиль.
9. Щиток сцепления.
10. Нижние болты крепления картера сцепления к блоку цилиндров.
