4.4. Снятие и установка термостата

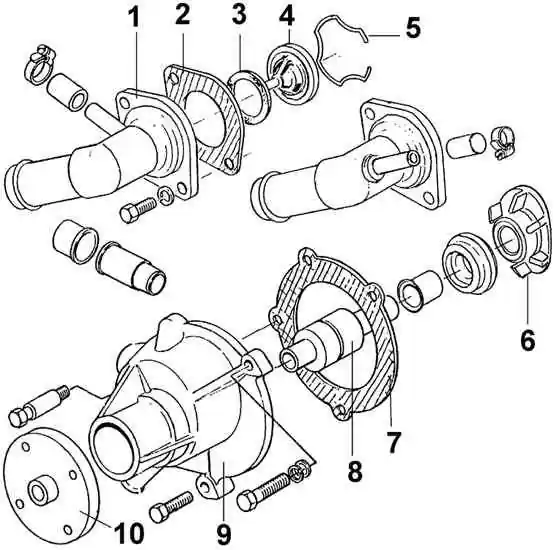

1 – корпус термостата, 2 – прокладка, 3 – уплотнительное кольцо, 4 – термостат, 5 – пружинный зажим, 6 – крыльчатка насоса, 7 – прокладка, 8 – подшипник, 9 – корпус, 10 – ступица шкива

ПОРЯДОК ВЫПОЛНЕНИЯ

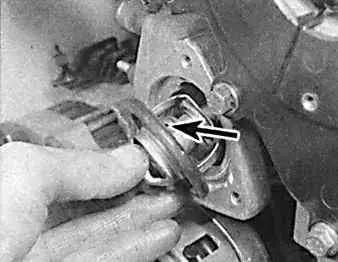

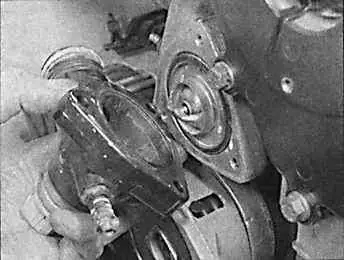

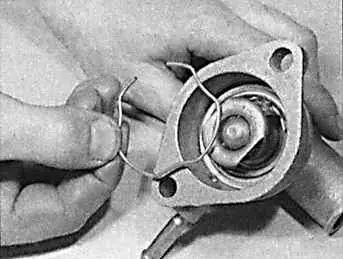

1. Отсоединить от аккумулятора провод массы. 2. Слить систему охлаждения. 3. Отсоединить верхний шланг от корпуса термостата на передней стороне головки блока цилиндров. 4. Отвинтить болты и снять корпус термостата и прокладку. . 5. Подцепить отверткой пружинный зажим (рисунок слева) термостата и извлечь термостат вместе с уплотнительным кольцом (рисунок справа). 6. Очистить сопрягаемые поверхности корпуса термостата и головки блока цилиндров. 7. Установка производится в последовательности обратной снятию, при этом стрелка (показана стрелкой) потока термостата должна быть направлена к двигателю. 8. Запустить и прогреть двигатель, а также проверить герметичность соединений системы охлаждения. 9. После охлаждения двигателя проверить и в случае необходимости дополнить уровень охлаждающей жидкости в расширительном бачке.

ПОРЯДОК ВЫПОЛНЕНИЯ

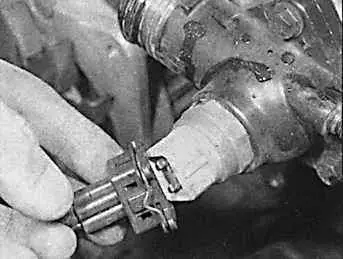

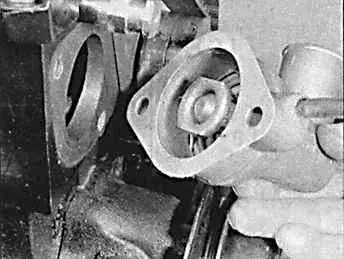

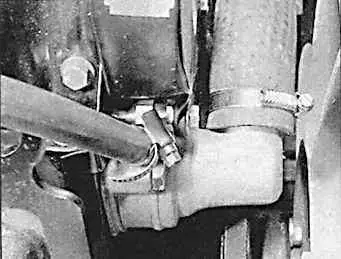

1. Отсоединить от аккумулятора провод массы. 2. Слить систему охлаждения. 3. Для улучшения доступа к термостату на двигателях с системой впрыска топлива ослабить хомуты и снять трубку, соединяющую камеру повышенного давления и впускной коллектор. 2. Слить систему охлаждения. 4. Отсоединить шланги охлаждающей жидкости от корпуса термостата. 5. Отключить разъем с выключателя вентилятора охлаждения, установленного в корпусе термостата. 6. Отвинтить три болта и снять корпус термостата. 7. Установка производится в последовательности обратной снятию, при этом предохранительный клапан термостата необходимо устанавливать вверх (показано стрелкой).
