5.12. Снятие и установка сборки панели управления функционированием отопителя и кондиционера воздуха, регулировка приводного троса

Рассматриваемые в настоящем Руководстве автомобили оборудованы системой дополнительной безопасности SRS, более известной как подушка безопасности. Прежде чем выполнять какие-либо работы вблизи сборки подушки или рулевой колонки, в обязательном порядке отключайте систему во избежание получения травм в результате случайного ее срабатывания (см. Главу Бортовое электрооборудование).


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи. Отключите подушку безопасности (см. Главу Бортовое электрооборудование).

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!


2. Снимите нижнюю секцию отделки центральной консоли (см. Главу Кузов).
3. Снимите стереосистему (см. Главу Бортовое электрооборудование).

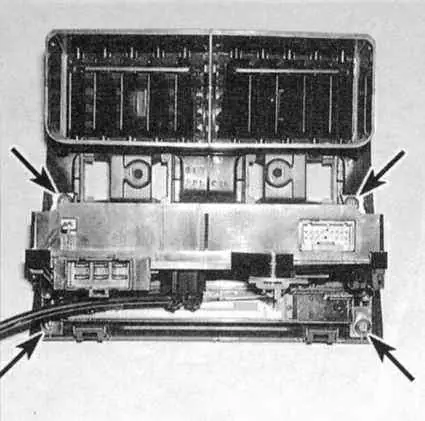

4. Выверните винты крепления дефлектора воздуховода центральной консоли, извлеките дефлектор и отдайте четыре винта крепления сборки панели управления функционированием отопителя/кондиционера воздуха (см. сопроводительную иллюстрацию).

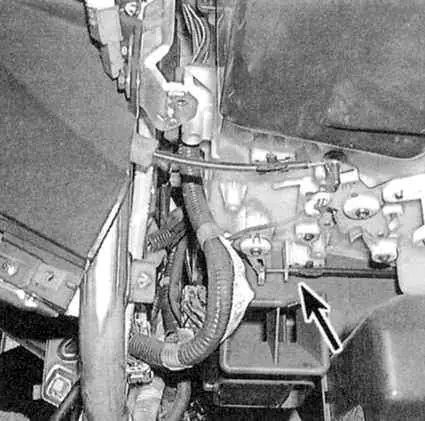

5. Извлеките сборку управления и рассоедините разъем ее электропроводки. Отсоедините трос управления смешиванием подаваемого в салон воздуха от рычага управления (см. сопроводительную иллюстрацию).

6. Установка производится в обратном порядке.
7. Запустите двигатель и проверьте исравность функционирования систем отопления и кондиционирования воздуха.

Регулировка

Трос управления смешиванием подаваемого в салон воздуха

Модели Civic

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для регулировки приводного троса отсоедините его от исполнительного рычага клапана отопителя в двигательном отсеке. Отсоедините трос от рычага смешивания воздуха сборки управления под панелью приборов в салоне автомобиля.
2. Переведите рычаг управления температурой в положение максимального охлаждения (МАХ COOL), затем аккуратно потяните за оболочку троса и закройте заслонку, проследив, чтобы вся слабина трос оказалась выбрана.
3. Удерживая рычаг управления смешиванием воздуха отжатым до упора, защелкните приводной трос в зажим фиксатора.
4. В двигательном отсеке переведите исполнительный рычаг клапана в полностью закрытое положение и подсоедините трос. Не отпуская рычаг, выберите слабину троса, потянув за его оболочку, затем установите фиксирующий зажим.

Модели Integra

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Высвободите приводной трос из зажима фиксатора рычага управления.
2. Переведите рычаг управления температурой в положение максимальной интенсивности обогрева (МАХ HEAT), затем поверните рычаг управления смешиванием воздуха и подсоедините трос.
3. Оттяните оболочку троса назад от наконечника, выбрав всю слабину троса, затем зафиксируйте трос зажимом.

Приводной трос клапана отопителя

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините трос от рычага клапана в двигательном отсеке. Отсоедините трос управления смешиванием воздуха от рычага управления под панелью приборов.
2 . Переведите рычаг управления температурой в положение максимальной интенсивности обогрева (МАХ HEAT),поверните рукоятку к тросу и зафиксируйте последний зажимом. Прижимая наконечник троса к упору, защелкните в зажим трос управления смешиванием воздуха.
3 . В двигательном отсеке переведите исполнительный рычаг клапана в полностью закрытое положение и подсоедините трос. Не отпуская рычаг, выберите слабину троса, потянув за его оболочку, затем установите фиксирующий зажим.
