13.10. Регулятор давления

Не снимайте регулятор давления. Регулятор давления регулирует давление в приводе тормозных механизмов задних колес в зависимости от нагрузки на заднюю ось автомобиля. С увеличением нагрузки он обеспечивает прохождение тормозной жидкости к колесным цилиндрам задних тормозов, от чего повышается давление в их контуре и улучшается эффективность работы задних тормозных механизмов.

Проверка функции ограничения давления.
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Подсоедините два манометра, один – на входной стороне и один – на стороне выхода регулятора давления.
Предупреждение

После подсоединения манометров удалите воздух из тормозной системы.

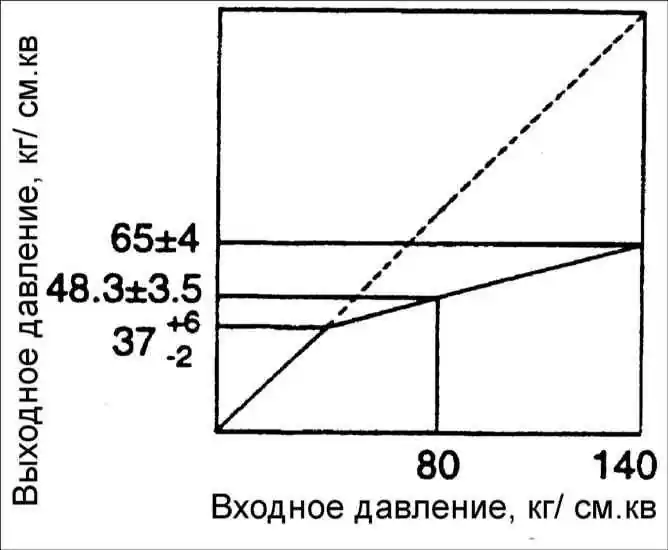

2. Нажмите педаль тормоза и измерьте входное и выходное давления. Если давления находятся в пределах допустимых амплитуд, как показано на рисунке, регулятор давления исправен.
3. Снимите манометры и подсоедините трубки тормозной системы в первоначальном положении и удалите воздух из тормозной системы.

Установка регулятора давления
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Подсоедините трубки тормозной системы.
2. Затяните соединительные гайки крепления трубок и удалите воздух из тормозной системы.

Момент затяжки соединительных гаек: 13–17 Н•м
Момент затяжки гаек крепления регулятора давления: 8–12 Н•м
