13.15. Замена тормозных колодок на задних барабанных тормозах

Тормозные колодки на задних барабанных тормозах

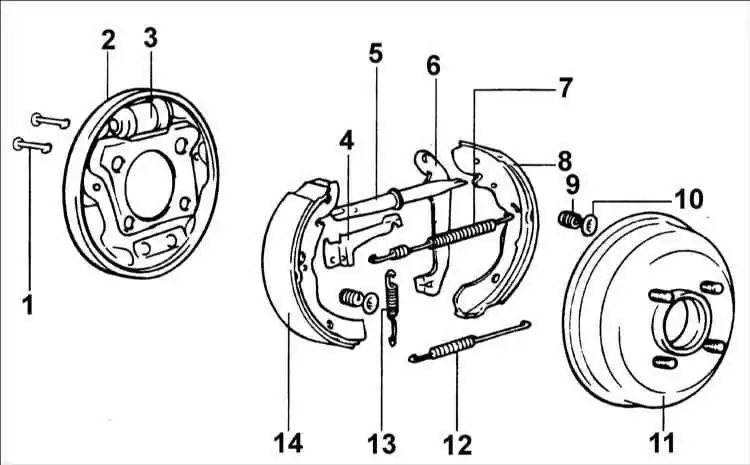

1 – стойка поддержки тормозных колодок;
2 – тормозной щит;
3 – рабочий тормозной цилиндр;
4 – щеколда рычага;
5 – разжимная планка;
6 – рычаг стояночного тормоза;
7 – верхняя возвратная пружина; 		8 – задняя тормозная колодка;
9 – пружина;
10 – зажим;
11 – тормозной барабан;
12 – нижняя возвратная пружина;
13 – пружина регулятора;
14 – передняя тормозная колодка.

Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ

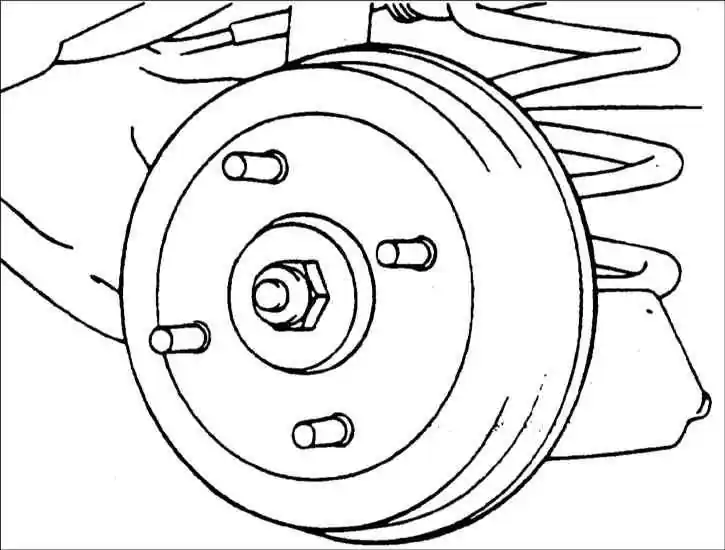

1. Снимите колесо и тормозной барабан.

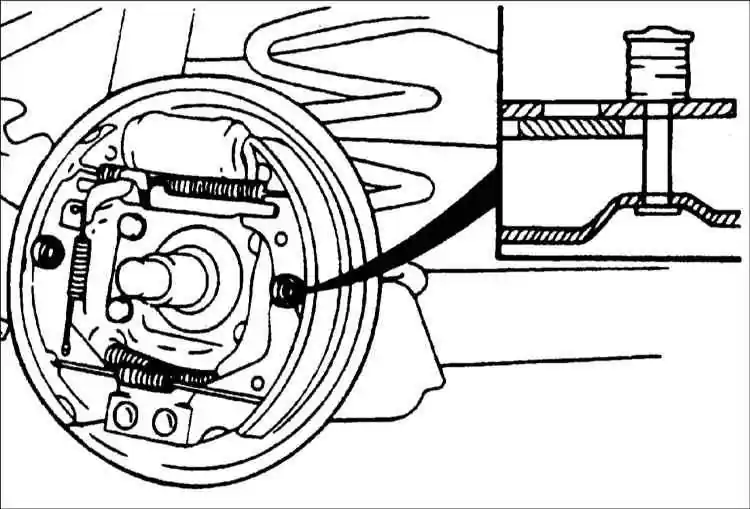

2. Снимите зажим поддержки тормозной колодки, пружину автоматического регулятора и рычаг регулятора.

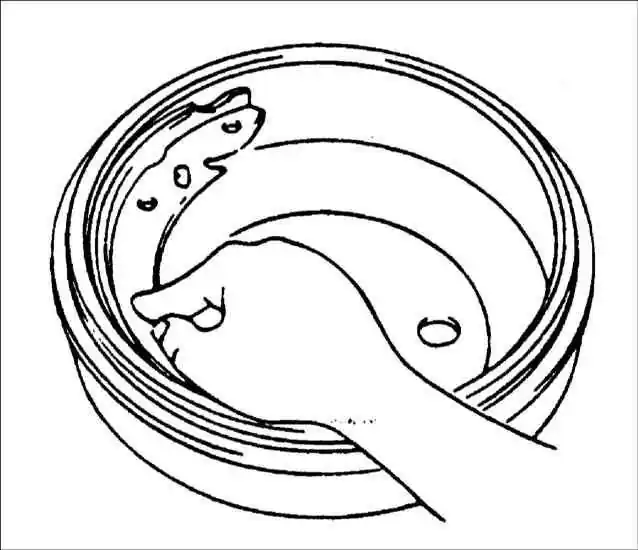

3. Прижмите колодки и снимите регулятор колодок.

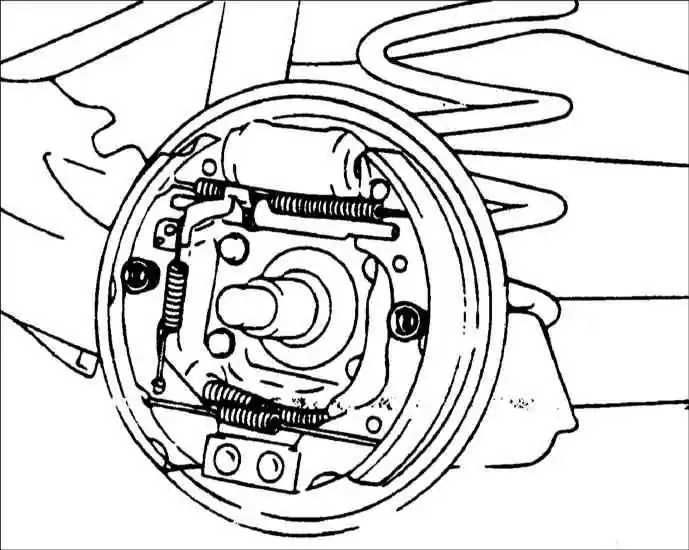

4. Снимите тормозные колодки вместе с возвратными пружинами.

Проверка
ПОРЯДОК ВЫПОЛНЕНИЯ

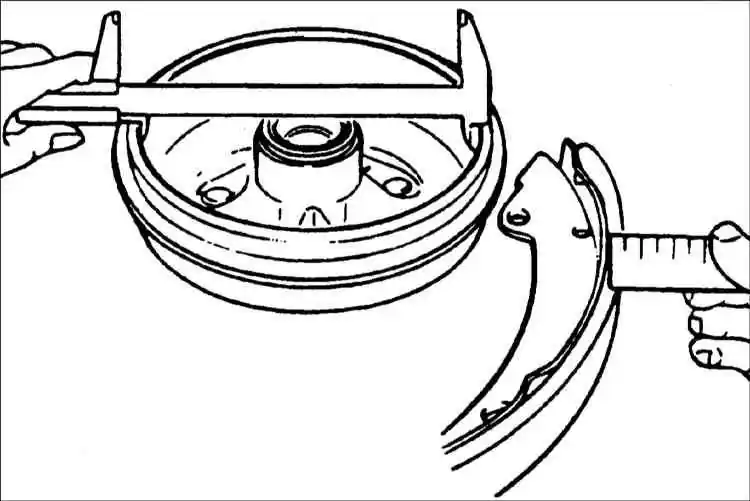

1. Измерьте внутренний диаметр тормозного барабана. Индикатором часового типа проверьте биение тормозного барабана. Замените тормозной барабан, если внутренний диаметр барабана превышает предельно допустимое значение.

Максимальный диаметр: 200 мм
Биение тормозного барабана: 0,015 мм
2. Измерьте толщину накладок задних тормозных колодок. Замените все тормозные колодки на одной оси автомобиля, даже если только одна колодка имеет толщину, меньшую предельно допустимой.

Минимально допустимая толщина: 1,0 мм
3. Проверьте накладки тормозных колодок на отсутствие загрязнений маслом или смазочными материалами, износа и трещин.
4. Осмотрите рабочие тормозные цилиндры на отсутствие утечек тормозной жидкости.

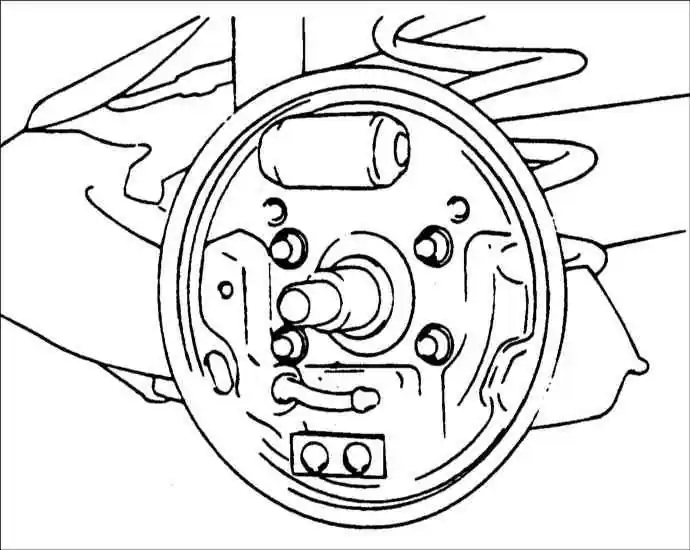

5. Осмотрите тормозной щит на отсутствие износа или повреждений.
6. Проверьте равномерность прилегания тормозной колодки к тормозному барабану.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Смазкой смажьте следующие точки контакта тормозных колодок:
a. точки контакта тормозных колодок с тормозным щитом;
b. точки контакта тормозных колодок с опорной плитой.

Рекомендованный смазочный материал: SAE J310, NLGI №2
2. Установите стойку поддержки тормозной колодки.
3. Установите возвратные пружины на тормозные колодки.
4. После установки тормозного барабана несколько раз затяните рычаг стояночного тормоза.
