16.16. Блок предохранителей и реле, установленный в салоне автомобиля

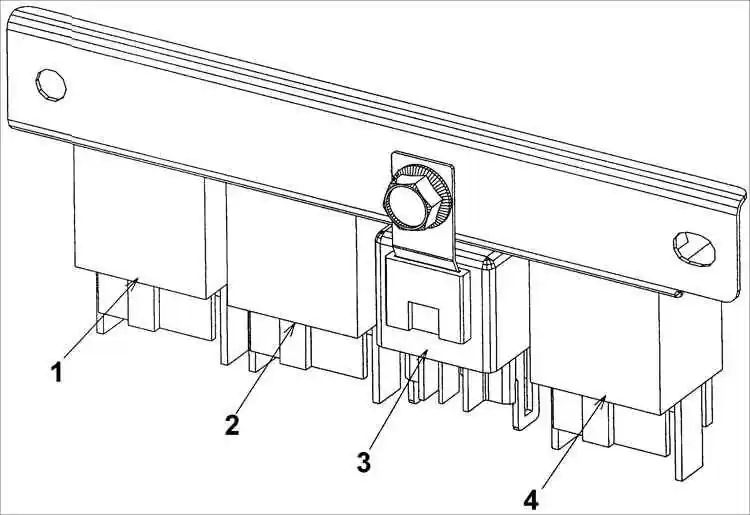

Блок реле

1 – реле вентилятора радиатора;
2 – реле обогревателя заднего стекла; 		3 – реле аварийной световой сигнализации;
4 – реле звукового сигнала.

Предохранители служат для того, чтобы разрывать цепь, когда сила тока достигнет определенного значения для того, чтобы защитить элементы и провода, которые могут быть повреждены слишком сильным током.

Резкое увеличение силы тока обычно вызвано неисправностью в цепи, чаще всего коротким замыканием.

Проверка

Блок реле установлен в салоне автомобиля у основания передней стойки. Общее реле установлено на кронштейне поддержки радиоприемника.


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Омметром проверьте проводимость плавких предохранителей.
2. Если предохранитель перегорел, значит в цепи, которую он защищает, имеется короткое замыкание. Перед заменой предохранителя определите и устраните причину короткого замыкания.
Предупреждение

Предохранитель перегорает в течение 15 с, если ток, протекающий через предохранитель, превышает его номинальное значение.

Предупреждение

Убедитесь, что предохранитель надежно закреплен в гнезде. Проверьте, соответствует ли мощность предохранителя соответствующей цепи, которую он защищает. Перед снятием предохранителя, выключите соответствующую цепь (или зажигание), затем достаньте предохранитель из контактов. Внутри предохранителя должен быть виден провод; если предохранитель перегорел, провод будет порван или расплавлен.

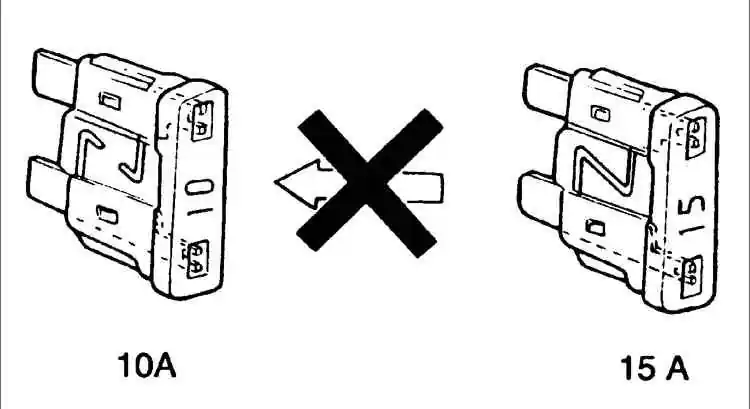

Всегда используйте предохранители требуемой мощности. Никогда не используйте предохранитель другой мощности и не заменяйте его чем-нибудь другим.

Не заменяйте предохранитель более одного раза, не устранив источник неисправности. Ток, защищаемый предохранителем, указан сверху предохранителя: обратите внимание, что предохранители имеют различные цвета для облегчения идентификации.

Если предохранитель перегорает сразу после замены, не заменяйте его снова, пока не установите, и не устраните причину неисправности. В большинстве случаев причиной неисправности является короткое замыкание, вызванное плохой изоляцией. Если предохранитель защищает несколько цепей, постарайтесь отыскать цепь, из-за которой перегорает предохранитель, включая каждую из цепей по очереди (если возможно). Всегда имейте комплект запасных предохранителей различной мощности в автомобиле.
