14.11. Главный тормозной цилиндр

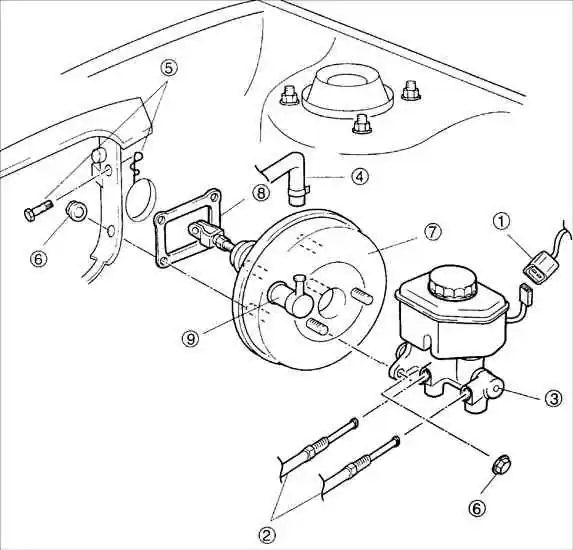

Главный тормозной цилиндр и вакуумный усилитель тормозов
1 – разъем датчика уровня тормозной жидкости;
2 – трубки тормозной системы;
3 – главный тормозной цилиндр;
4 – вакуумный шланг;
5 – штифт с головкой и отверстием под шплинт и пружинный штифт;		 6 – гайка;
7 – вакуумный усилитель тормозов;
8 – прокладка (заменить);
9 – односторонний вакуумный клапан

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Отсоедините разъем датчика уровня тормозной жидкости.

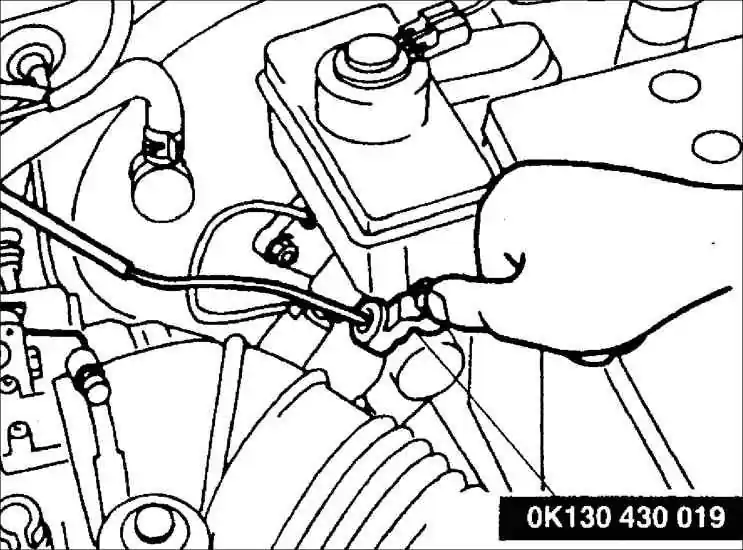

3. Отсоедините две тормозных трубки от главного тормозного цилиндра и закройте их пластмассовыми пробками, для исключения попадания в них грязи.
Предупреждение

Тормозная жидкость растворяет краску, пластмассу и изоляцию проводов, поэтому при случайном попадании жидкости на лакокрасочное покрытие автомобиля или его компоненты, промойте их большим количеством воды.

4. При необходимости, снимите втулку педали тормоза, стопор и накладку педали тормоза.
5. Снимите главный тормозной цилиндр.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. При установке нового главного тормозного цилиндра отрегулируйте положение толкателя вакуумного усилителя тормозов.
2. Установите главный тормозной цилиндр на вакуумном усилителе тормозов и наверните две гайки.
3. Затяните две гайки крепления главного тормозного цилиндра.

Момент затяжки: 9,8–16 Н•м
4. Подсоедините две трубки тормозной системы.
5. Затяните гайки крепления трубок тормозной системы.

Момент затяжки: 13–22 Н•м
6. Подсоедините разъем датчика уровня тормозной жидкости.
7. Удалите воздух из гидравлического контура тормозной системы.
8. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
