5.16. Датчик измерения расхода воздуха (TED)

Снятие

Предупреждение

Не бросайте и не ударяйте датчик, так как это приведет к его повреждению.

ПОРЯДОК ВЫПОЛНЕНИЯ

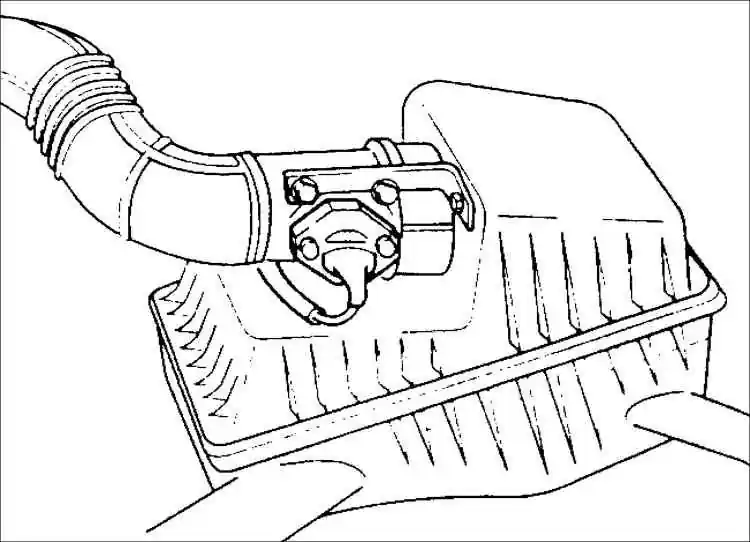

1. Отсоедините разъем от датчика расхода воздуха.
2. Ослабьте хомуты крепления впускного воздушного патрубка с двух сторон датчика расхода воздуха.
3. Отсоедините впускной воздушный патрубок от датчика расхода воздуха.
4. Выверните два болта крепления датчика расхода воздуха к кронштейну.
5. Снимите датчик расхода воздуха.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

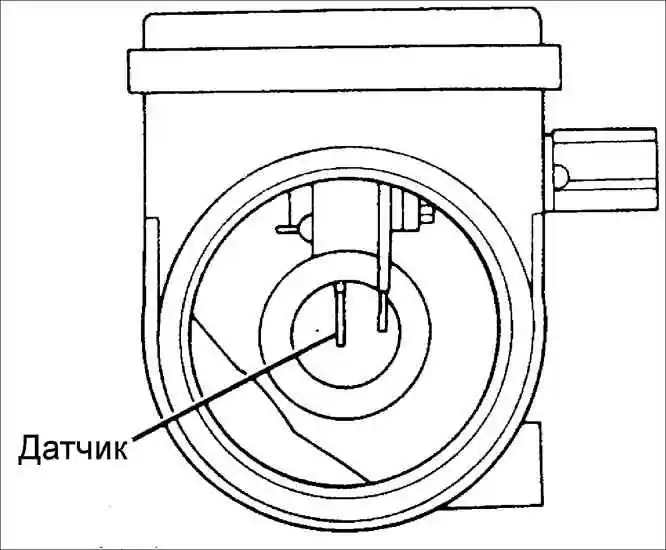

Визуально проверьте датчик расхода воздуха на отсутствие повреждений. При необходимости, замените его.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Приложите датчик расхода воздуха к впускному воздушному патрубку и кронштейну.
2. Вверните два болта крепления датчика к кронштейну.

Момент затяжки: 7,8–10,8 Н•м
3. Подсоедините к датчику впускной воздушный патрубок.
4. Затяните хомуты с двух сторон датчика.
5. Подсоедините разъем к датчику расхода воздуха.
6. Пустите двигатель и прогрейте его до нормальной рабочей температуры. Оставьте двигатель работать на частоте вращения холостого хода.
7. Подсоедините вольтметр между контактом 4 (RED/WHT провод) и массой.
8. Убедитесь, что напряжение изменяется в пределах 0,8–1,2 В.
9. Выключите двигатель и убедитесь, что напряжение находится в пределах 3,5–4,0 В.
