- Отверните винты крепления крышки распределителя зажигания.
- Отсоедините от свечей зажигания провода высокого напряжения.
- Снимите крышку головки цилиндров с проводами высокого
напряжения и крышкой распределителя зажигания.
|
Если
крышка головки цилиндров снимается с трудом, запрещается
стучать по ней молотком во избежание растрескивания.
Подденьте крышку, соблюдая меры предосторожности.
|
- Снимите ротор распределителя, ведущую пластину и помехоподавительную
крышку.
- Отверните болты крепления верхней крышки привода распределительного
вала. Выньте прокладку крышки.
- Снимите верхнюю крышку, ударяя деревянным молотком по
оси распределительного вала.
- Поверните коленчатый вал до выхода поршня 1-го цилиндра
в ВМТ.
- Отверните винтовую пробку натяжного устройства цепи.
Выньте уплотнительное кольцо и пружину.
|
Отворачивайте
винтовую пробку с осторожностью, чтобы избежать выброса
пружины.
|
- Снимите нижнее кольцо.
- Снимите натяжное устройство.
- Для облегчения проворачивания коленчатого вала выверните
свечи зажигания.

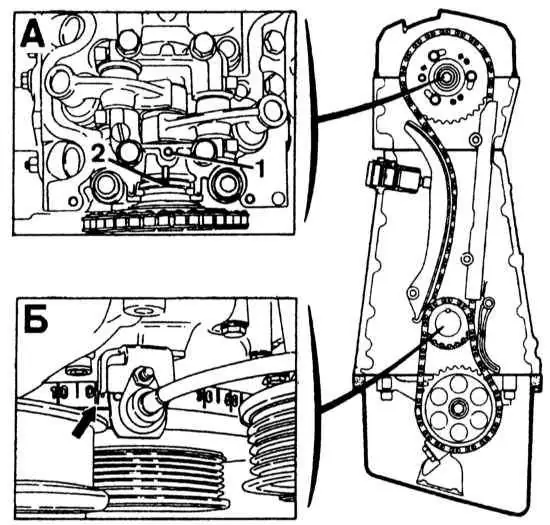

- Убедитесь в том, что коленчатый вал по-прежнему находится в
положении, соответствующем ВМТ поршня 1-го цилиндра (неподвижный
выступ должен быть напротив подвижной метки — см. иллюстрацию
Регулировка
газораспределения).
- Проверьте, совпадают ли подвижная метка на распределительном
вале (отверстия в буртике) и неподвижная метка
на головке цилиндров.
- Снимите картер двигателя.
- Заблокируйте маховик от проворачивания.
- Снимите шкив коленчатого вала с демпфером, отвернув центральный
болт.
- Снимите тарельчатые шайбы.
- Снимите крышку распределительного механизма.
- Пометьте краской взаимное положение цепи и звездочек
коленчатого и распределительного валов.
- Нанесите метки на звездочку распределительного вала и
на сам вал.
- Снимите успокоитель цепи инерционным съемником.
- Снимите звездочку распределительного вала, отвернув болты
крепления.
- Ослабьте натяжение цепи привода масляного насоса и снимите
ее.
- Снимите цепь привода распределительного вала.
|
|
