9.2. Снятие и установка рулевого колеса

3десь и в дальнейшем речь идет об автомобилях, не оборудованных надувными подушками безопасности (air-bag).

На автомобилях выпуска с сентября 1979 г. вместо гайки устанавливается конусный болт, который заменяется на новый.

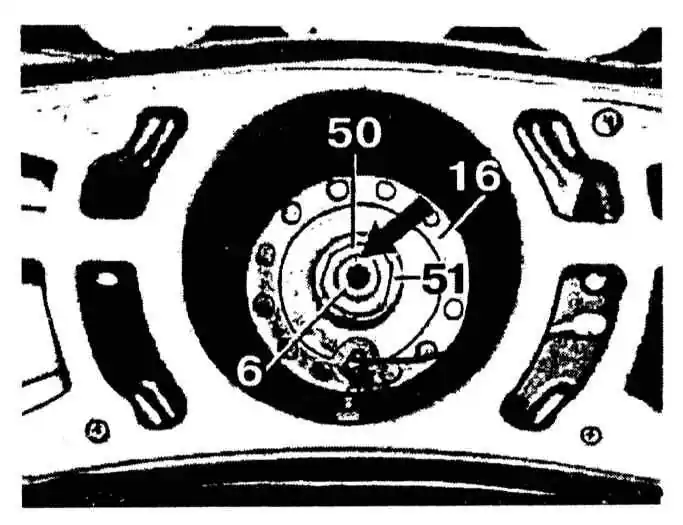

Снятие крепления рулевого колеса

50 — гайка
16 — рулевое колесо
51 — рулевая колонка
6 — вал


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снять вверх декоративную накладку, начиная с нижнего левого (правого) угла около ступицы рулевого колеса (для автомобиля выпуска до августа 1979 г.) или снять крышку с декоративной эмблемой в центре накладки.
  2. Выставить рулевое колесо так, чтобы канавка (указана стрелкой) была направлена вверх.
  3. Нанесите метки взаимного расположения рулевого колеса и вала колонки.
  4. Заприте замок блокировки рулевой колонки и отверните торцовым ключом винт с потайной головкой, который требует значительного усилия.
  5. Отверните большую 6-гранную гайку.
  6. Снимите рулевое колесо со шлицов вала.
  7. Установка проводится в порядке, обратном снятию.
  8. Рулевое колесо затягивается гайкой моментом 8,0 кгс.м.
