5.1.6. Снятие и установка радиатора системы охлаждения

Бензиновые модели

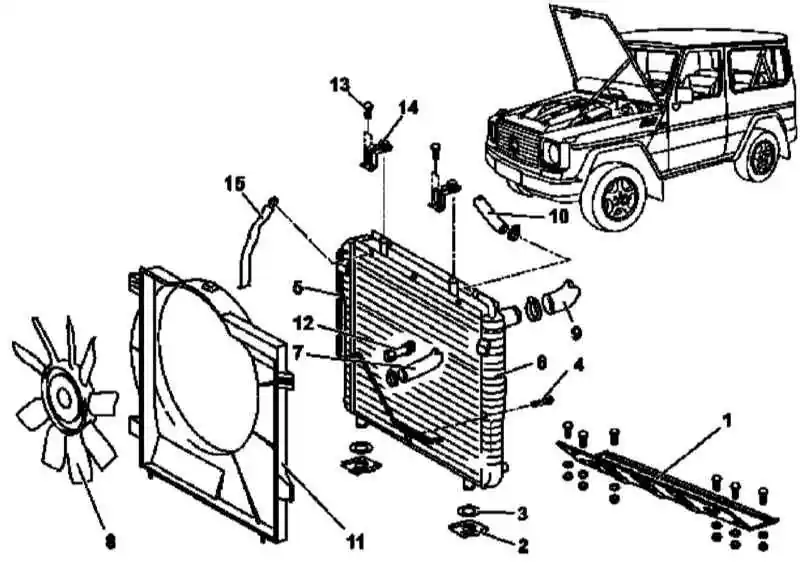

Детали установки радиатора на бензиновых моделях

1 — Защита картера
2 — Фиксаторы
3 — Шайбы
4 — Болт
5 — Линия охлаждения ATF
6 — Радиатор системы охлаждения
7 — Линия охладительного тракта (радиатор - водяной насос)
8 — Вентилятор системы охлаждения с вязкостной муфтой

9 — Линия охладительного тракта (радиатор - кожух термостата)
10 — Линия охладительного тракта (расширительный бачок - радиатор)
11 — Кожух вентиляторной сборки
12 — Линия охлаждения ATF
13 — Болты
14 — Опорные кронштейны
15 — Шина заземления

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите защиту картера (1).
  2. Опорожните систему охлаждения (см. Главу Текущий уход и обслуживание).
  3. Снимите крепежные фиксаторы (2) и шайбы (3).
  4. Выверните болт (4) крепления к радиатору (6) линии (5) охлаждения ATF.
  5. Отсоедините от радиатора (6) линию охладительного тракта (7).
  6. Отсоедините от радиатора (6) линию (12) охлаждения ATF.
  7. Снимите сборку вентилятора с вязкостной муфтой (8) (см. Раздел Снятие и установка сборки вентилятора системы охлаждения), - соединительная гайка крыльчатки имеет правостороннюю нарезку.
  8. Отсоедините от радиатора (6) линии охладительного тракта (9 и 10).
  9. Снимите кожух вентилятора (11) (см. Раздел Снятие и установка сборки вентилятора системы охлаждения).
  10. Отсоедините от радиатора (6) линию (5) охлаждения ATF.
  11. Выверните крепежные болты (13) и снимите опорные кронштейны (14).
  12. Отсоедините от радиатора (6) шину заземления (15).
  13. Снимите радиатор (6).
  14. Установка производится в обратном порядке, - проследите, чтобы направляющие штифты снизу упирались в резиновые демпферов на поперечной балке передка.
  15. В заключение проверьте систему охлаждения на наличие признаков развития утечек.

Дизельные модели

М612

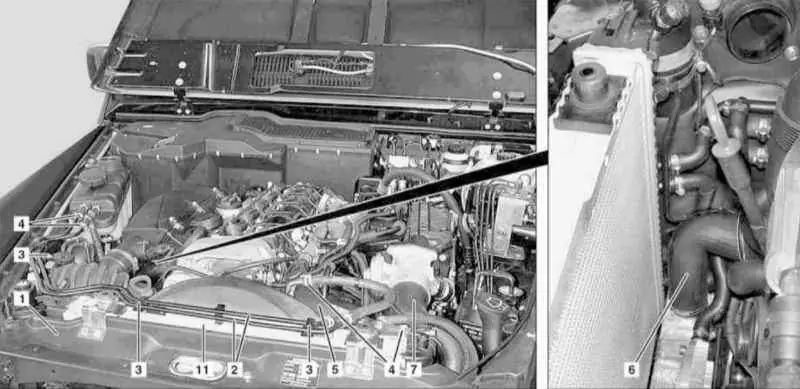

Детали установки радиатора на дизельных моделях с двигателем М612 (1 из 2)

1 — Верхняя поперечная балка передка
2 — Переливные линии охладительного тракта
3 — Опорные кронштейны
4 — Хомуты крепления шлангов

5 — Шланг охладительного тракта
6, 7 — Воздуховоды
11 — Радиатор

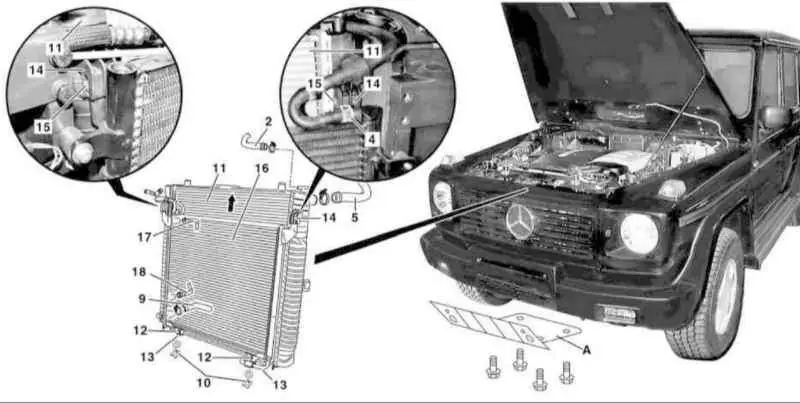

Детали установки радиатора на дизельных моделях с двигателем М612 (2 из 2)

2 — Переливные линии охладительного тракта
5, 9 — Шланги охладительного тракта
10 — Фиксаторы
11 — Радиатор
12 — Болты

13 — Направляющие штифты
14 — Крепежные элементы
15 — Резиновые демпферы
16 — Конденсатор
17, 18 — Линии охлаждения ATF
А — Защита картера

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Откройте капот и зафиксируйте его в вертикальном положении.
  2. Снимите панели отделки головки цилиндров.
  3. Снимите декоративную решетку радиатора (см. Главу Кузов).
  4. Поддомкратьте автомобиль и установите его на подпорки.
  5. Снимите защиту картера (А).
  6. Опорожните систему охлаждения (см. Главу Текущий уход и обслуживание).
  7. Снимите верхнюю поперечную балку передка (1) и отведите ее в сторону в сборе с замком фиксации капота.
  8. Отсоедините опорные кронштейны (3), отпустите крепежные хомуты (4) и снимите переливные линии охладительного тракта (2). Оцените состояние линий и крепежных хомутов, в случае необходимости приготовьте замену.
  9. Снимите сборку вентилятора с вязкостной муфтой (см. Раздел Снятие и установка сборки вентилятора системы охлаждения).
  10. Отпустите крепежные хомуты и снимите воздуховоды (6 и 7), - сразу же закупорьте отверстия в охладителе во избежание попадания в них охлаждающей жидкости, оцените состояние уплотнительных колец, в случае необходимости приготовьте замену.

Присутствие на воздушных рукавах небольшого количества масла объясняется нормальным функционированием системы вентиляции картера и является допустимым.

  1. Отсоедините линии охлаждения ATF (17 и 18), - приготовьтесь к сбору проливаемой жидкости, - и соедините их между собой посредством отрезка шланга внутренним диаметром 12 мм.
  2. Отсоедините шланг охладительного тракта (9), - проверьте состояние крепежных хомутов, в случае необходимости приготовьте замену.
  3. Снимите фиксаторы (10) крепления радиатора (11).
  4. Выверните болты (12).
  5. Подняв радиатор, отделите его от нижней поперечной балки передка и извлеките из двигательного отсека.
  6. Установите экран защиты радиатора/конденсатора системы кондиционирования воздуха (оснащенная подходящим опорным кронштейном металлическая или пластмассовая пластина размером 400x680x1 мм).
  7. Установка производится в обратном порядке. Проследите, чтобы направляющие штифты (13) попали в резиновые проходные втулки на нижней поперечной балке передка, также удостоверьтесь в правильности посадки крепежных элементов (14) и резиновых демпферов (15) на конденсаторе (16).
  8. В заключение проверьте систему охлаждения на наличие признаков развития утечек.

М628

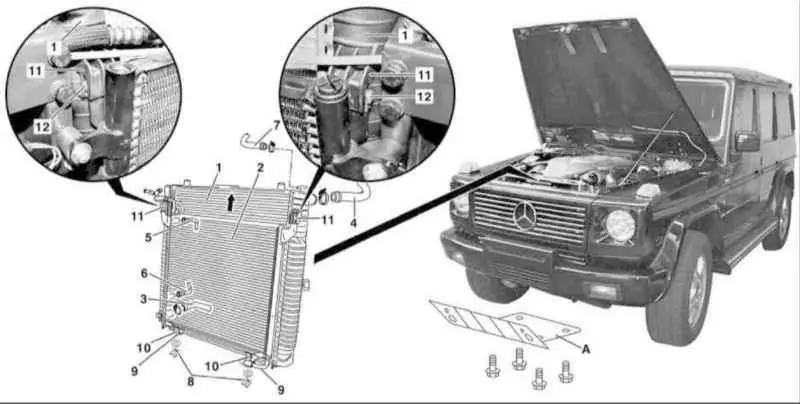

Детали установки радиатора на дизельных моделях с двигателем М628

1 — Радиатор системы охлаждения
2 — Конденсатор
3, 4 — Линии охладительного тракта
5, 6 — Линии охлаждения ATF
7 — Вентиляционная линия
8 — Крепежные фиксаторы

9 — Направляющие штифты
10 — Болты
11 — Крепежные элементы
12 — Резиновые демпферы
А — Защита картера

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Откройте капот.
  2. Поддомкратьте автомобиль и установите его на подпорки.
  3. Снимите защиту картера (А).
  4. Опорожните радиатор (см. Главу Текущий уход и обслуживание).
  5. Снимите воздухоочиститель (см. Главу Системы питания и выпуска отработавших газов).
  6. Снимите кожух вентиляторной сборки (см. Раздел Снятие и установка сборки вентилятора системы охлаждения).
  7. Отсоедините шланги охладительного тракта (3 и 4), - проверьте состояние крепежных хомутов, в случае необходимости приготовьте замену.
  8. Отсоедините линии охлаждения ATF (5 и 6), - приготовьтесь к сбору проливаемой жидкости, - и соедините их между собой посредством отрезка шланга внутренним диаметром 12 мм.
  9. Снимите фиксаторы (8) крепления радиатора (1).
  10. Подняв сборку радиатора (1) с конденсатором (2), отделите ее от нижней поперечной балки передка.
  11. Выверните шестигранные болты (10) и извлеките радиатор (1) из двигательного отсека.
  12. Установка производится в обратном порядке. Проследите, чтобы направляющие штифты (9) попали в резиновые проходные втулки на нижней поперечной балке передка, также удостоверьтесь в правильности посадки крепежных элементов (11) и резиновых демпферов (12).
  13. В заключение проверьте систему охлаждения на наличие признаков развития утечек.
