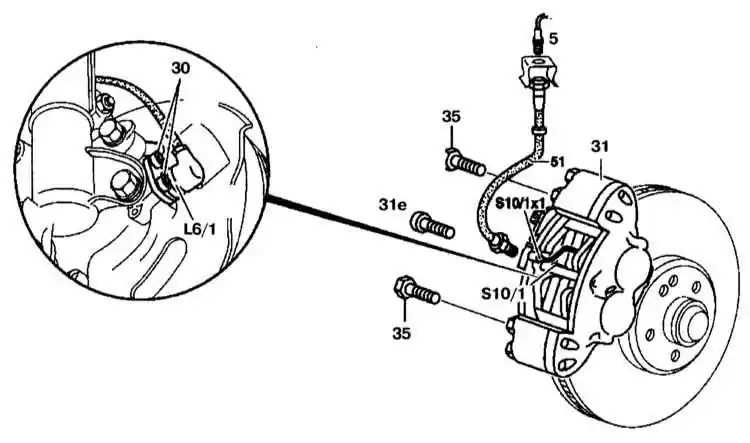

1. Снимите передние колеса.
2. Отсоедините тормозной шланг (51) от тормозной трубки (5) и затем от суппорта (31).
3. Отсоедините разъем проводки (510/1x1) от датчика оборотов переднего колеса (810x1).
4. Отверните разъем проводки (510/1x1).
5. В случае необходимости снимите датчик оборотов переднего колеса (L6/1).

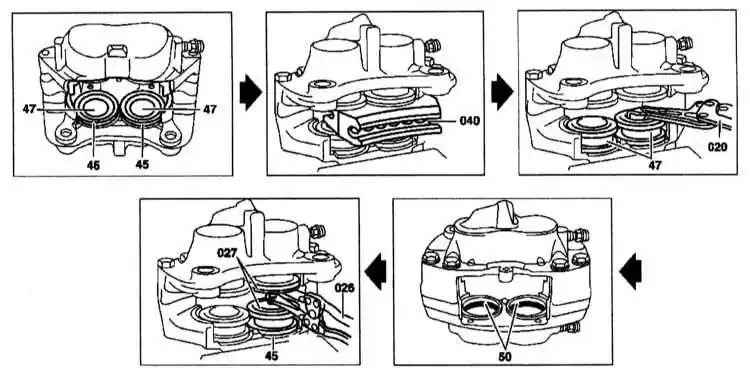

1. Выпрессуйте защитные крышки (45).
2. Вставьте металлический сегмент (040) толщиной 28 мм в суппорт, затем осторожно выпрессуйте поршни (47).
3. Снимите поршни с помощью плоскогубцев (020).
4. Проверьте поршни (47) и отверстие в суппорте на отсутствие повреждений, в случае необходимости произведите замену.
5. Извлеките уплотнение (50) поршня из паза в отверстии цилиндра.
6. Сборка проводится в обратном порядке. Размерные характеристики компонентов тормозного суппорта переднего колеса приведены в Спецификациях.

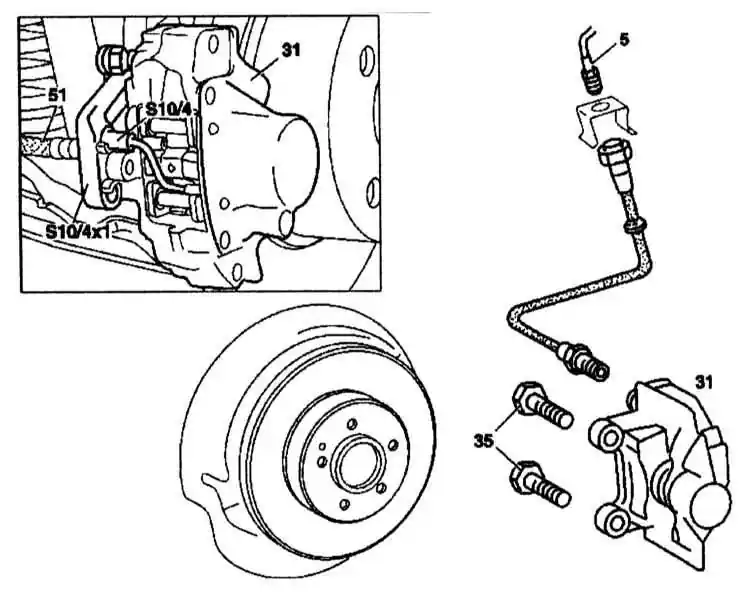

1. Снимите заднее колесо.
2. Отсоедините тормозной шланг (51) от тормозной трубки (5) и затем от суппорта (31).
3. Отсоедините разъем проводки (10/4x1) от датчика износа правой тормозной накладки (S10/4).
4. Отверните разъем проводки (S10/4x1).
5. Отверните тормозной суппорт (31) от ступичной сборки.
