4.5.9. Снятие и установка регулятора фаз газораспределения

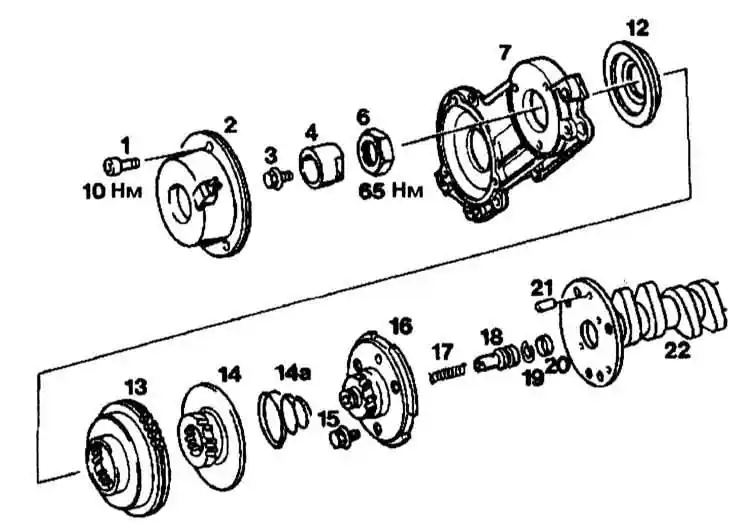

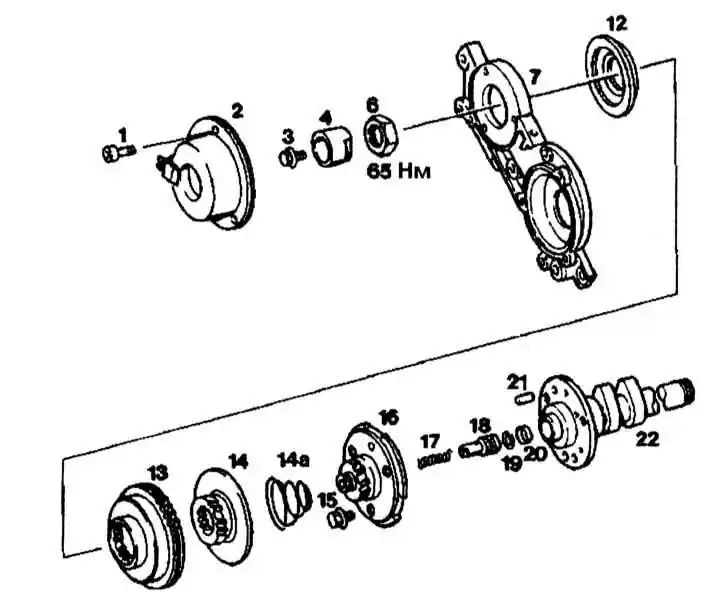

Регулятор фаз газораспределения

1, 3, 15 — Болты
2, 7, 12 — Крышки
4 — Арматура
6 — Гайка
13 — Правая звездочка
14 — Регулировочный поршень
14a — Коническая пружина

16 — Фланец
17 — Пружина
19 — Стопорное кольцо
20 — Втулка
21 — Палец
22 — Распределительный вал


Снятие звездочки левого распределительного вала

6 — Гайка
12 — Крышка
13 — Звездочка
14 — Регулировочный поршень
14а — Коническая витая пружина



Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите передние крышки обоих регуляторов.

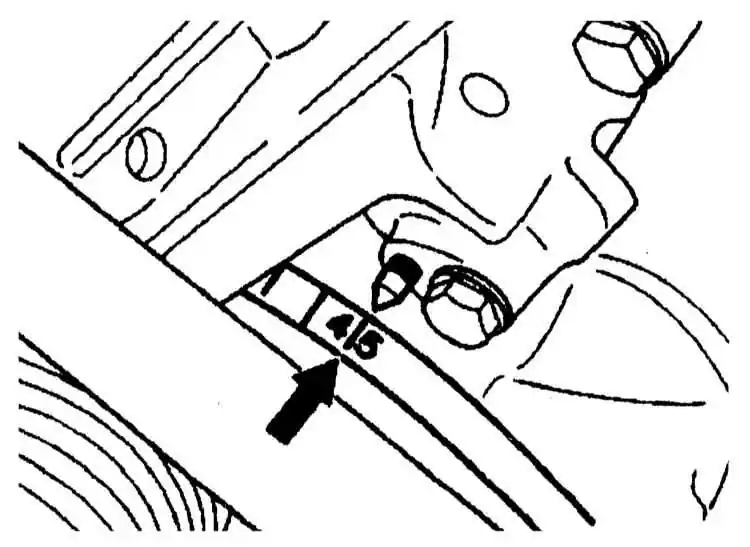

2. Установите поршень первого цилиндра в положение 45° перед ВМТ.

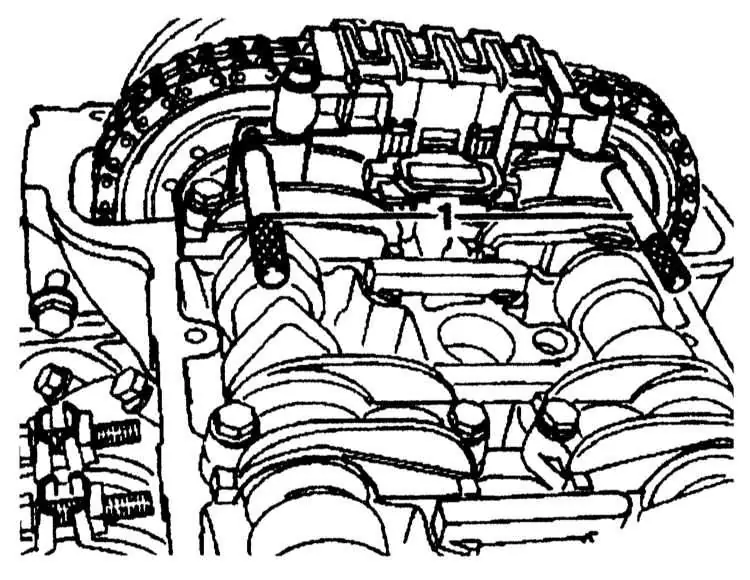

3. Заблокируйте распределительные валы с помощью стержней (1).

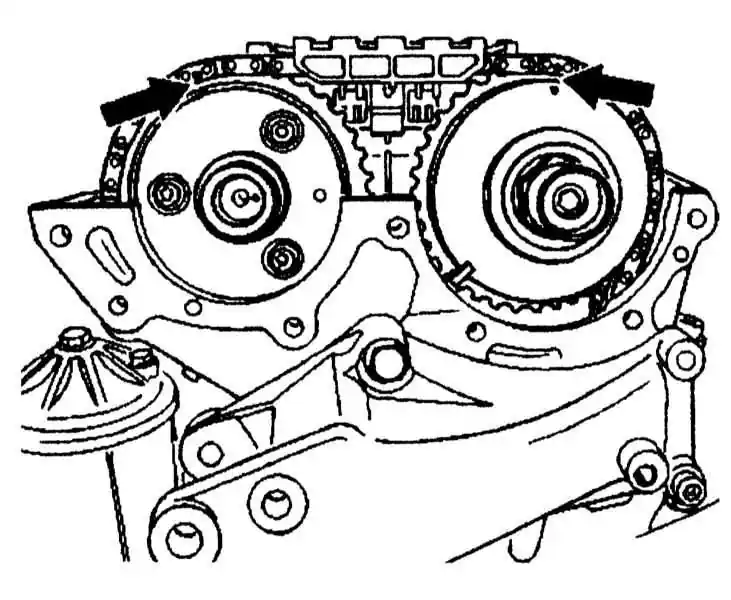

4. Пометьте расположение цепи привода ГРМ относительно звездочек распределительных валов.
5. Снимите натяжитель цепи привода ГРМ.
6. Снимите верхние направляющие рычаги. Снимите только правый рычаг для правого регулятора.
7. Снимите звездочку правого выпускного распределительного вала.
8. Отверните болт (3) крепления арматуры (4).
9. Отверните гайку (6), снимите крышку (12), звездочку левого распределительного вала (13) с регулировочным поршнем (14) и конической пружиной (14a). Отверните болты (15) и снимите фланец с впускного распределительного вала.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

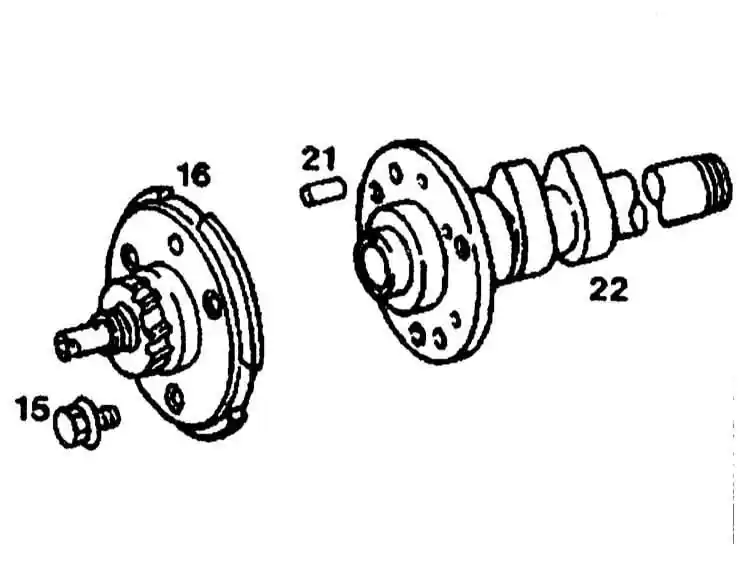

1. Приверните фланец (16) на впускной распределительный вал (22).Убедитесь в правильности установки направляющих пальцев (21). Замените болты (15).

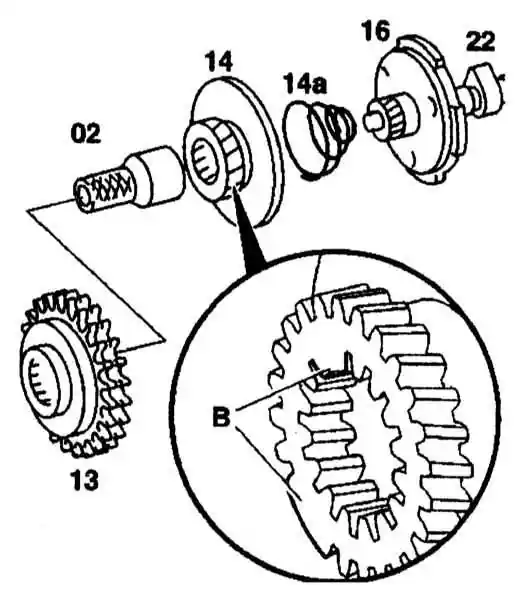

2. Вставьте сферическую пружину (14a) и установите регулировочный поршень (14) на фланец (16) в фиксированное положение (блокировочный зуб В).
3. Установите звездочку впускного распределительного вала в фиксированное положение (блокировочный зуб В) на шлицы регулировочного поршня (14); поднимите цепь привода ГРМ для провидения этой процедуры вверх.
4. Отверните упорную гайку. Придержите регулятор в сборе для проведения этой операции.
5. Установите крышку (12).

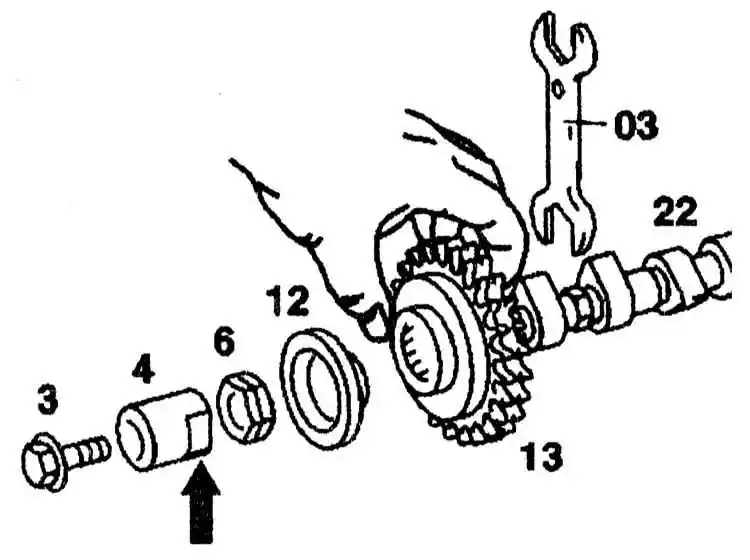

6. Заверните гайку (6). Придержите распределительный вал (22) с помощью ключа (03).

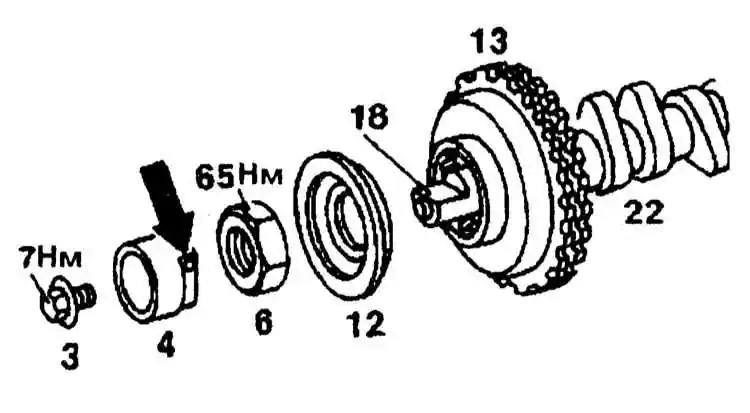

7. Установите арматуру (4) в фиксированное положение.
