9.3.6. Снятие и установка передней крышки с вторичным насосом

Снятие

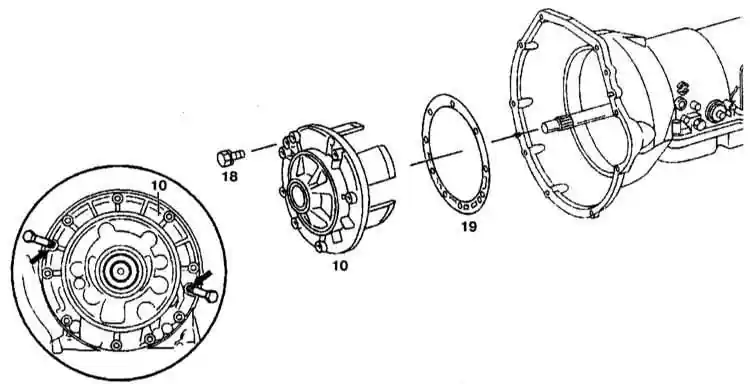

Детали установки передней крышки с вторичным насосом


 ПОРЯДОК ВЫПОЛНЕНИЯ

1.Отверните болты (18).
2. Снимите переднюю крышку (10), отвернув два болта (18) (стрелки).

Разборка

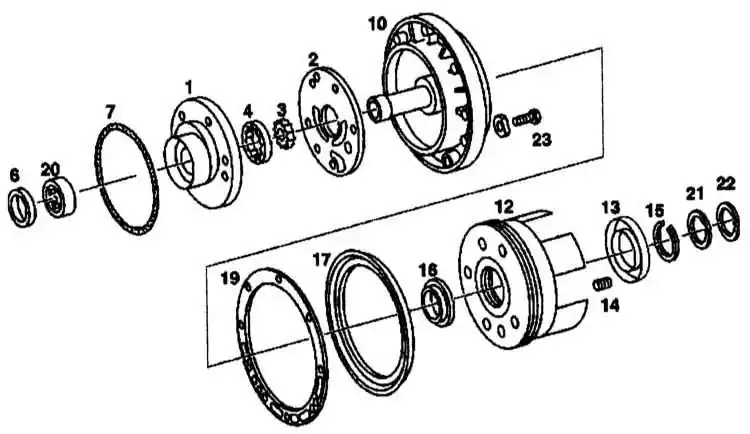

Детали установки передней крышки с вторичным насосом

1 — Крышка корпуса насосной сборки
2 — Упорная шайба
3, 4 — Шестерни насоса
6 — Сальник
7 — Уплотнительное кольцо
10 — Передняя крышка коробки передач
12 — Поршень LB3
13 — Пружинная втулка

14 — Возвратная пружина
15 — Стопорное кольцо
16, 17 — Кольца сальника
19 — Прокладка
20 — Роликовый подшипник
21, 22 — Тефлоновые кольца
23 — Болт

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите поршень LB3 (12).
2. Отверните болты (23) и снимите с передний крышки (10) корпус вторичного насоса (1) с промежуточной пластиной (2).
3. Снимите промежуточную пластину.

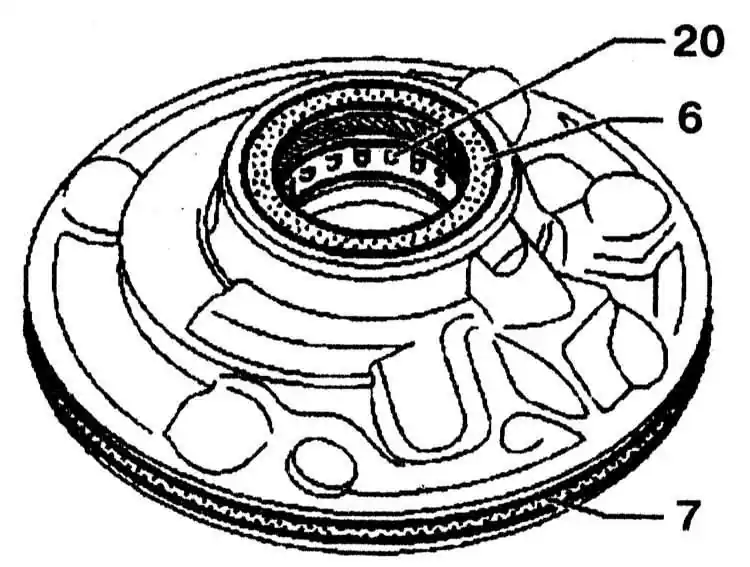

4. Снимите радиальный сальник (6) и замените его. Если роликовый подшипник (20) поврежден, вторичный насос должен быть заменен.

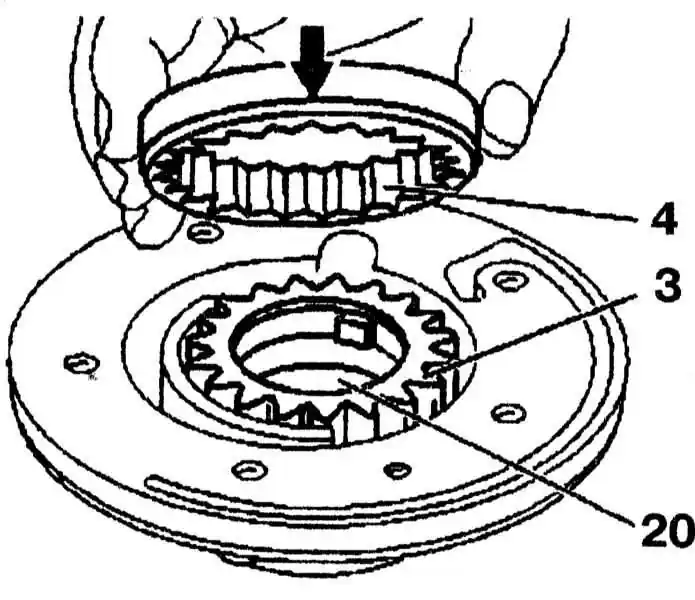

5. Извлеките обе шестерни насоса (3) и (4) из корпуса насоса.

Сборка и установка

Сборка и установка производятся в порядке, обратном снятию.
