9.3.5. Снятие, обслуживание и установка вторичного насоса (АТ до №3652931)

Снятие

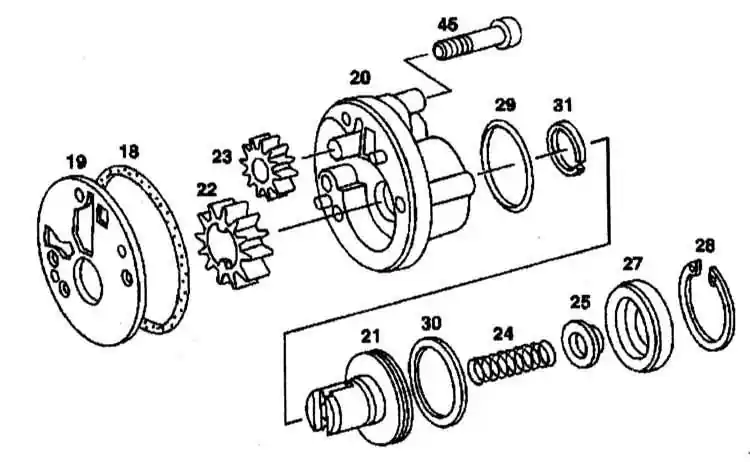

Детали установки вторичного насоса (АТ до № 3652931)

18, 29 — Уплотнительные кольца
19 — Промежуточная пластина
20 — Корпус насоса
21 — Отсечной поршень
22, 22 — Шестерни насоса
24 — Пружина

25 — Пружинная втулка
27 — Крышка
28 — Стопорное кольцо
30, 31 — Тефлоновые кольца
45 — Болт


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднимите АТ.
2. Снимите заднюю поперечную балку двигателя.
3. Отсоедините систему выпуска.
4. Отверните болты (45).
5. Снимите вторичный насос.
6. Снимите промежуточную пластину (19) и уплотнительное кольцо (18).

Разборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите шестерни насоса (22) и (23).
2. Отсоедините стопорное кольцо (28).
3. Снимите крышку (27).
4. Снимите пружину (24), пружинную втулку (25) и отсечной поршень (21) из корпуса вторичного насоса (20). Проверьте уплотнительное кольцо (29) и тефлоновые кольца (30) и (31) и, если необходимо, замените их.

Сборка и установка

Сборка и установка производятся в порядке, обратном снятию.
