9.3.16. Разборка и сборка планетарных механизмов

Разборка

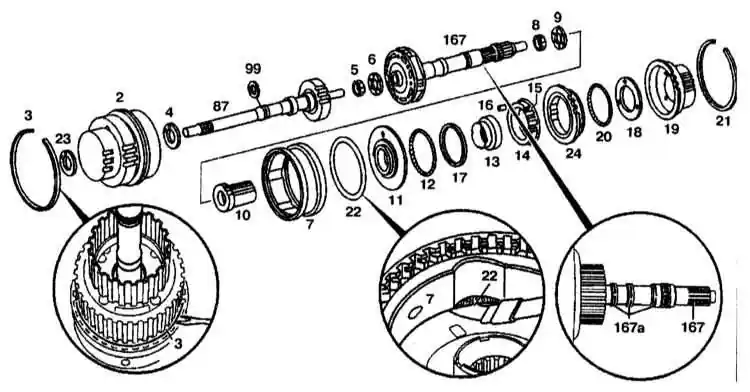

Конструкция планетарного редуктора

2 — Передний планетарный механизм
3 — Стопорное кольцо
4, 6, 8, 23 — Упорные подшипники
5, 9 — Радиальные подшипники
7 — Соединительный суппорт
10 — Солнечная шестерня
11, 17, 22 — Шайбы
12, 20 — Уплотнительные кольца
13 — Внутреннее кольцо муфты свободного хода
14 — Роликовый подшипник

15 — Пружина
16 — Цилиндрические ролики
18 — Упорная шайба
19 — Внутренний диск сцепления К2
21 — Блокировочное кольцо
24 — Суппорт
87 — Ведущий вал
99 — Смазочное кольцо
167 — Выходной вал с планетарным механизмом
167a — Тефлоновые кольца


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Разберите коробку передач (секция 4).
2. Снимите смазочное кольцо (99).
3. Снимите тефлоновые кольца (167a) с выходного вала (167).
4. Установите шестерни с выходным валом (167) на монтажное устройство.
5. С помощью отвертки снимите стопорное кольцо (3).
6. Снимите передний планетарный механизм (2) и извлеките упорный подшипник (3).
7. Снимите упорный подшипник (4) и ведущий вал (37).
8. Снимите радиальный подшипник (5) и упорный подшипник (6).
9. Снимите выходной вал с планетарным механизмом (167).
10. Снимите радиальный подшипник (9), упорный подшипник (8) и солнечную шестерню (10).
11. Снимите муфту (F2).

Сборка

Сборка проводится в порядке, обратном снятию.
