9.3.19. Рычаг селектора переключения передач

Снятие

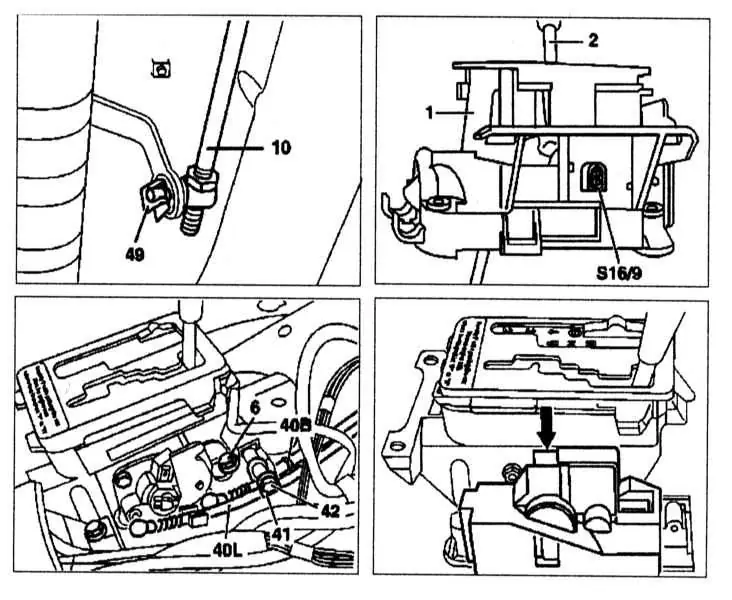

Детали установки рычага селектора переключения передач

1 — Корпус
2 — Рычаг селектора переключения передач
6, 42 — Болты
10 — Тяга переключения передач

40B, 40L — Тросы
41 — Хомут
49 — Фиксатор
S16/9 — D-контактный выключатель


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините тягу переключения (10), сняв фиксатор (49).
2. Отсоедините разъем от D-контактного выключателя (S16/9).
3. Снимите пробку (стрелка) вниз и снимите крышку.
4. Ослабьте хомуты (41) с болтами (42).
5. Отсоедините тросы (40L) и (40B) от рычага селектора переключения передач.
6. Отверните болты (6).
7. Снимите рычаг селектора переключения передач вверх.

Разборка

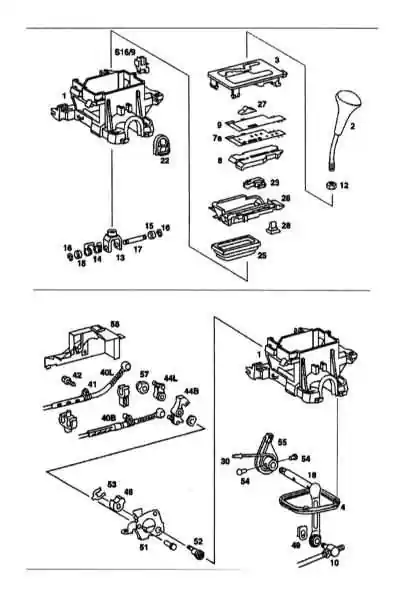

Разборка и сборка рычага селектора АТ

1 — Корпус
2 — Рычаг
3, 9, 58 — Крышки
4, 22, 25 — Прокладки
7а — Вставка
8 — Лента
10 — Тяга переключения передач
12, 57 — Гайки
13 — Вилка
14 — Сдвоенная пружина
15 — Пластиковая втулка
16, 53 — Блокировочные устройства
17, 54 — Пальцы
18 — Шток переключения передач

23, 27 — Ползуны
26, 55 — Кронштейны
28 — Выключатель
30 — Трубка
40В, 40L — Тросы
41 — Хомут
42, 52 — Болт
44В, 44L — Блокировочные рычаги
48 — Кулачок
49 — Фиксатор
51 — Опорная пластина
S16/9 — D-Контактный выключатель


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите крышку (3).
2. Ослабьте гайку (12) и отверните рычаг селектора переключении передач (2).
3. Снимите ползун (27), крышку (9), вставку (7a), ленту (8), D-контактный выключатель (S16/9), кронштейн (26), ползун (23), прокладку (25) и выключатель (28).
4. Выпрессуйте блокировочное устройство (16) и снимите пластиковую втулку (15).
5. Снимите вилку (13) и сдвоенную пружину (14).
6. Отсоедините уплотнительную прокладку (22).
7. Выпрессуйте блокировочное устройство (53).
8. Ослабьте опорную пластину (51), извлеките блокировочный рычаг (44B), (44L) и кулачок (48) из корпуса (1).
9. Отсоедините блокировочный рычаг (44B), (44L) от опорной пластины (51).
10. Снимите пальцы (4) и извлеките вал переключения передач (18) из кронштейна (55). Проверьте шток (18) на отсутствие признаков износа и смажьте его перед установкой.

Сборка и установка

Сборка и установка производится в порядке, обратном снятию.
