9.4.12. Снятие и установка многодисковых сцеплений К1, К2 и К3

Снятие

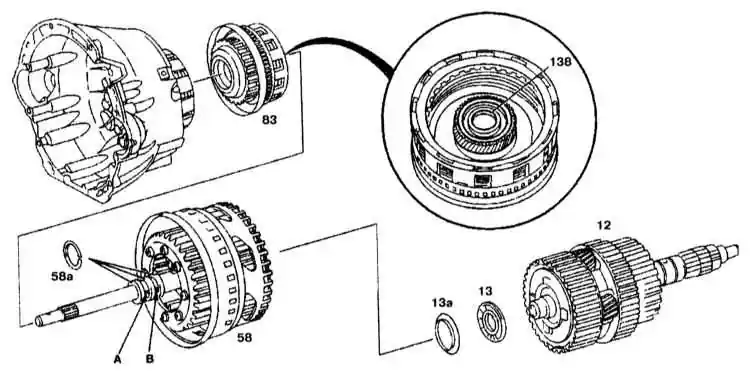

Детали установки многодисковых сцеплений К1, К2 и К3

12 — Выходной вал с центральным и задним блоком планетарных шестерен и сцепление К3
13 — Упорный игольчатый подшипник
13a — Упорная шайба
58 — Ведущий вал с сцеплением К2 и передним блоком планетарных шестерен
58a — Тефлоновые кольца

83 — Сцепление К1
138 — Солнечная шестерня переднего блока планетарных шестерен
A — Масляный канал для блокировки сцепления
В — Масляный канал к сцеплению К2


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините корпус трансмиссии от корпуса гидротрансформатор.
2. Снимите выходной вал с центральным и задним блоками планетарных шестерен и сцепление К3 (12).
3. Снимите упорный игольчатый подшипник (13) и упорную шайбу (13a).
4. Снимите ведущий вал с сцеплением К2 и передний блок планетарных шестерен (58).
5. Снимите сцепление К1 (83).

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Смажьте и установите все вместе тефлоновые кольца в паз в тормозе В1.
2. Установите сцепление К1 (83).
3. Смажьте и установите все вместе тефлоновые кольца (58a) в паз сцепления К2.
4. Установите ведущий вал с сцеплением К2 и передний блок планетарных шестерен (58).
5. Установите упорную шайбу (13a) и упорный игольчатый подшипник (13).
6. Установите выходной вал с центральным и задним блоком планетарных шестерен и сцепление К3 (12).
7. Установите корпус трансмиссии на корпус гидротрансформатор.
