9.4.3. Разборка и сборка пластины переключения передач

Детали установки пластины переключения передач

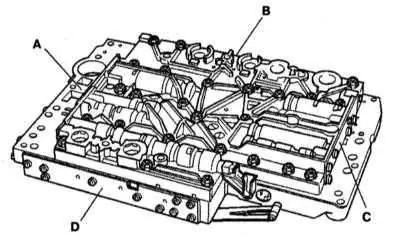

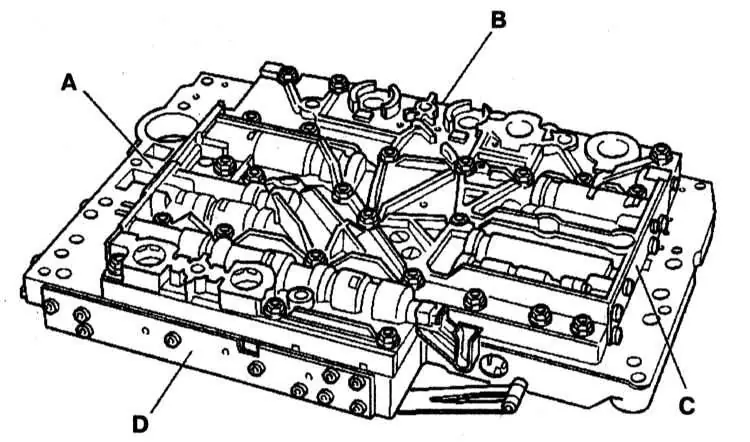

Пластина переключения передач

A — Клапан регулировки рабочего давления. Клапан регулировки давления смазки. Клапан регулировки перекрытия при включении 2-3 передач
В — Блок включения 1-2/4-5 передач

Клапан регулировки давления переключения передач
С — Блок включения 3-4 передач
D — Блок включения 2-3 передач. Сцепление блокировки регулировочного клапана. Регулировочный клапан В2

Разборка

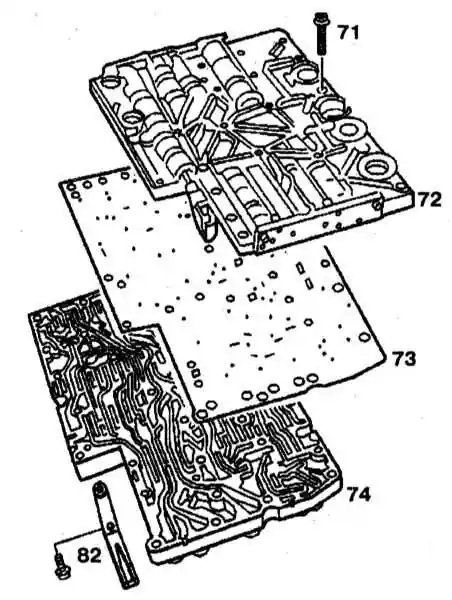

Разборка пластины переключения передач

71 — Болты
72 — Крышка клапанной сборки
73 — Уплотнительная пластина
74 — Клапанная сборка
82 — Фиксатор

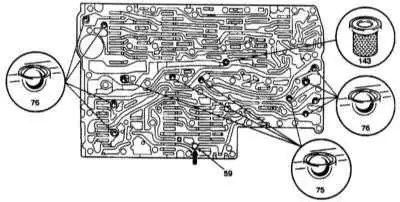

Разборка пластины переключения передач

59 — Направляющий палец
75 — Пластиковые шариковые клапаны
76 — Стальные шариковые клапаны
143 — Центральный фиксатор

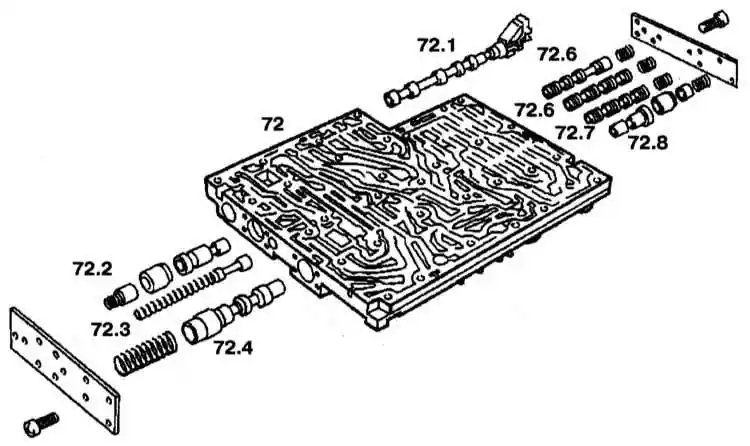

Разборка пластины переключения передач

72 — Клапанная сборка
72.1 — Клапан выбора передачи
72.2 — Клапан регулировки перекрытия 2-3 передач с втулкой и поршнем
72.3 — Клапан регулировки давления смазки
72.4 — Клапан регулировки рабочего давления

72.5 — Клапан фиксации включения 3-4 передач
72.6 — Управляющий клапан включения 3-4 передач
72.7 — Клапан переключения давления при включении 3-4 передач
72.8 — Клапан регулировки перекрытия 3-4 передач с втулкой и поршнем

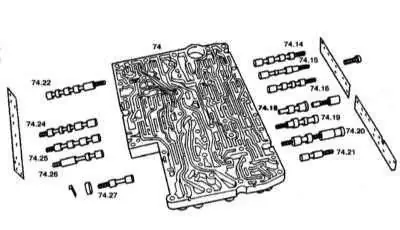

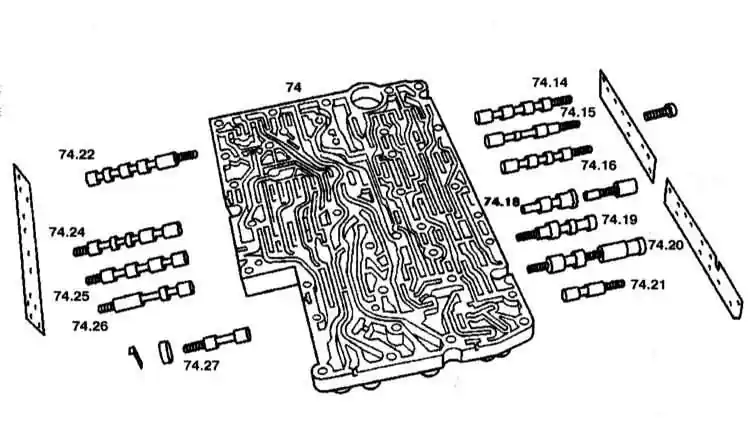

Разборка пластины переключения передач

74 — Клапанная сборка
74.14 — Управляющий клапан включения 1-2/4-5 передач
74.15 — Клапан фиксации включения 1-2/4-5 передач
74.18 — Клапан регулировки перекрытия 1-2/4-5 передач с втулкой и поршнем
74.19 — Клапан регулировки давления переключения передач
74.20 — Клапан регулировки давления регулировочного клапана

74.21 — Клапан регулировки давления переключающего клапана
74.22 — Клапан регулировки блокировки гидротрансформатор
74.24 — Клапан переключения давления при включении 3-4 передач
74.25 — Управляющий клапан включения 2-3 передач
74.26 — Клапан фиксации включения 2-3 передач
74.27 — Клапан переключения В2


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отверните фиксаторы (82).
2. Отверните болты (71).
3. Снимите крышку клапанной сборки (72) с клапанной сборки (74).
4. Снимите уплотнительную пластину (73). Все 12 шариков расположены в корпусе клапанов, четыре 75 из которых - пластиковые, остальные восемь (76) -стальные.
5. Отверните крышки корпуса клапанов. Втулки и поршни регулировочных клапанов (72.2), (72.8) и (74.18) не должны быть перемешаны.
6. Клапан переключения В2 может быть снят и установлен, когда крышка корпуса клапанов снята.

Сборка

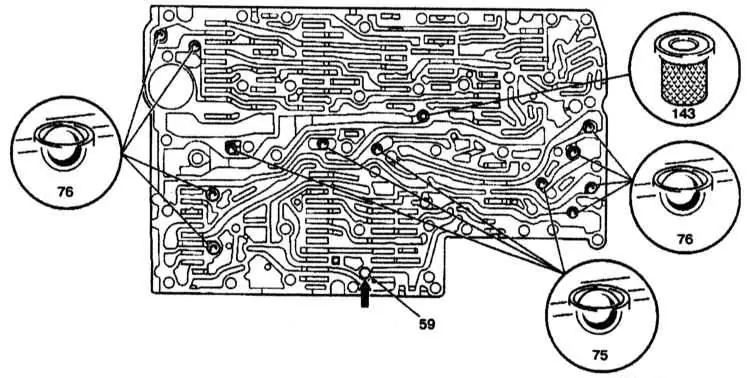

Разборка пластины переключения передач

59 — Направляющий палец
75 — Пластиковые шариковые клапаны
76 — Стальные шариковые клапаны
143 — Центральный фиксатор




Сборка проводится в порядке, обратном разборке. Вставьте направляющий палец (59) в корпус клапанов (стрелка).
