9.4.17. Снятие и установка рычага селектора переключения передач

Снятие

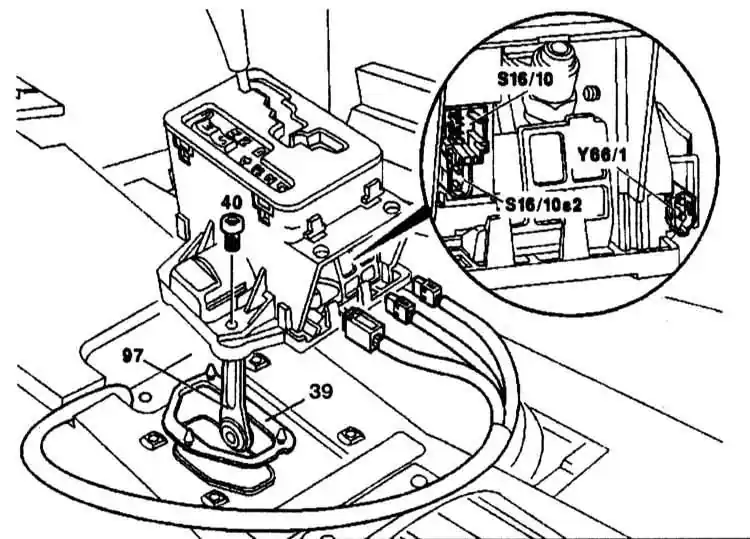

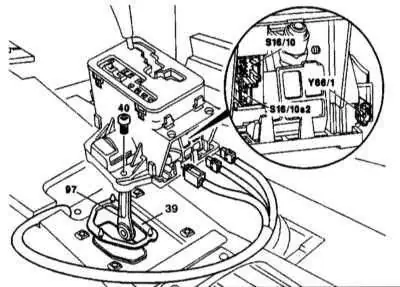

Детали установки рычага селектора переключения передач (с режимным переключателем W/S)

39 — Прокладка
40 — Болты (4 штуки)
97 — Промежуточный рычаг

S16/10 — Датчик-выключатель положения селектора
S16/10s2 — Выключатель фонарей заднего хода
Y66/1 — Электромагнитный привод блокировки положений «R/P»


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите рычаг переключения от промежуточного рычага (97).
2. Снимите центральную консоль.
3. Отверните болты (40).
4. Отсоедините разъемы и электромагнитный привод блокировки положений «R/P» (Y66/1) от идентификационного выключателя (S16/10), выключателя фонарей заднего хода (S16/10s2).
5. Снимите рычаг селектора переключения передач в сборе с пола.

Установка

Установка проводится в порядке, обратном снятию. Проверьте на правильность установки и состояние прокладки (39), в случае необходимости произведите замену.
