9.4.16. Снятие и установка механизма блокировки трансмиссии в положении «P»

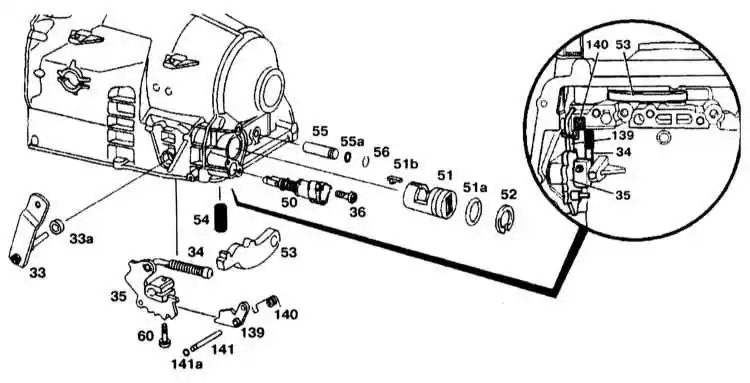

Механизм блокировки в положении «P»

33 — Рычаг селектора переключения передач
33a — Уплотнительное кольцо
34 — Коническая тяга
35 — Собачка
36, 60 — Болты
50 — Тяга
51 — Направляющая втулка
51a, 55a, 141a — Уплотнительные кольца

51b — Направляющая пружина
52, 56 — Стопорные кольца
53 — Собачка блокировки в положении «P»
54 — Пружина
55, 141 — Пальцы
139 — Блокировочная собачка
140 — Торсионная пружина

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите рычаг переключения передач отвернув болты (60).
2. Снимите собачку (35) вместе с конической тягой (34).
3. Отверните болт (36).
4. Снимите палец (141).
5. Извлеките тягу (50) из корпуса трансмиссии и отцепите блокировочную собачку (139).
6. Снимите стопорное кольцо (52) с направляющей втулки (51).
7. Нажмите собачку (53) блокировки в положении «P» напротив пружины (54) и выпрессуйте направляющую втулку (51) из корпуса трансмиссии.
8. Снимите стопорное кольцо (56) и палец (55).
9. Снимите собачку (53) блокировки в положении «P» с пружиной (54).

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите собачку (53) блокировки в положении «P» и пружину (54) в корпус трансмиссии и установите палец (55) со стопорным кольцом (56).
2. Запрессуйте собачку блокировки в положении «P» (53) напротив пружины (54) до упора и вставьте направляющую втулку (51) в корпус трансмиссии так, чтобы зубья собачки (53) блокировки в положении «P» установились на середине направляющей втулки.
3. Установите стопорное кольцо (52).
4. Установите тягу (50) в корпус трансмиссии и прицепите блокировочную собачку.
5. Установите палец (141).
6. Затяните болт (36).
7. Установите собачку (35) с конусной тягой (34).
8. Закрепите рычаг селектора переключения передач (33).
