1. Отключите кабель массы от батареи.
2. Слейте трансмиссионное масло. Сливная пробка находится на нижней стороне картера коробки передач.
3. Снимите приводные валы с коробки передач, как описано в Главе Сцепление и приводные валы. При этом нужно соблюдать меры безопасности.
4. Отсоедините трос сцепления от рычага выключения. На иллюстрации ниже показано, где трос сцепления соединен с рычагом.

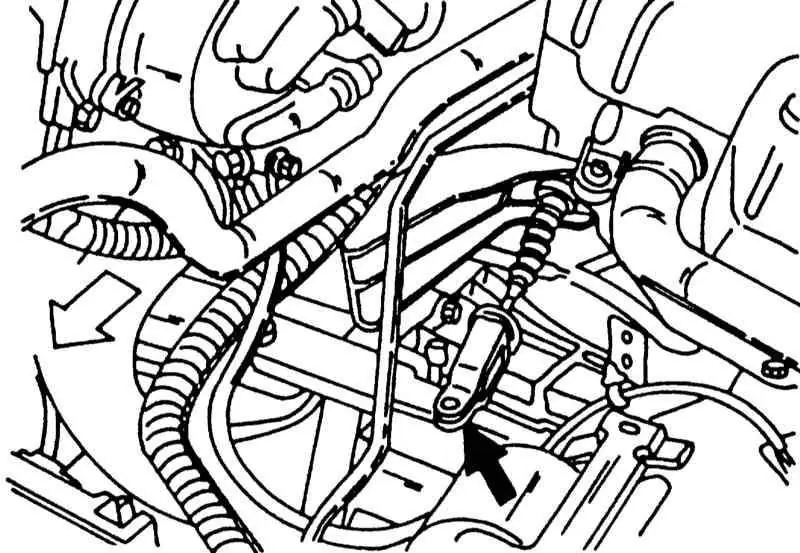

В месте, обозначенном черной стрелкой, отсоединить трос сцепления от рычага выключения. Белая стрелка указывает на переднюю сторону автомобиля

5 — Отключите трос спидометра. 6 — Отключите электрические провода от всех находящихся в коробке передач датчиков.

5. Отключите кабель от стартера, отвинтите и снимите стартер.
6. Как показано на иллюстрации ниже, отсоедините от коробки передач штангу переключения и штангу стабилизатора.

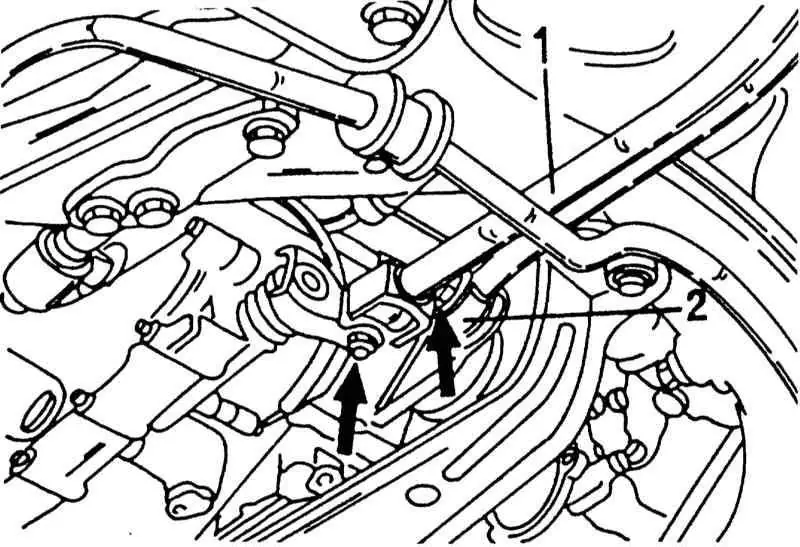

Отсоединение штанги переключения при установленной ручной коробке передач

1 — штанга переключения 2 — упорная планка

7. Ослабьте все крепления приемной трубы глушителя и снимите ее.
8. Подставьте под поддон картера подъемник. Положите между ними деревянную прокладку, чтобы не повредить поддон.
9. Подставьте второй подъемник под коробку передач и слегка приподнимите ее в подвесках. Теперь можно снять болты крепления и подвески коробки передач.
10. Снимите подвески коробки передач на задней стороне и слева. Отвинтите подвеску на правой стороне и на задней стороне. На иллюстрации ниже показаны соответствующие подвески.

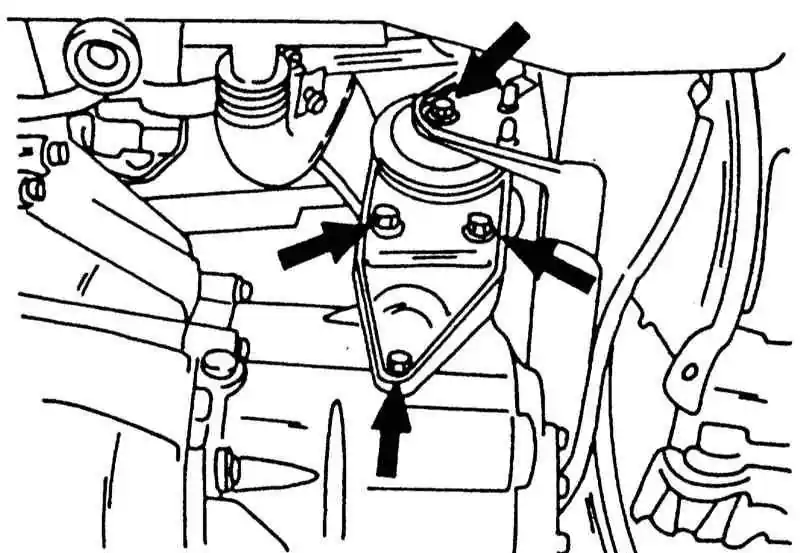

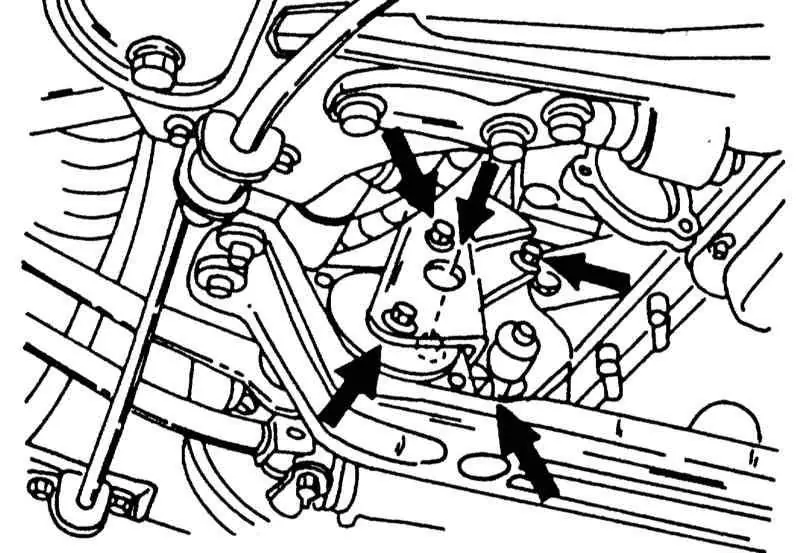

Обе показанные подвески коробки передач должны быть сняты.

11. Ослабьте болты соединения двигателя и коробки передач. Для этого следует воспользоваться подъемником, чтобы подобраться к нижним болтам.
12. Отсоедините коробку передач от двигателя и выньте на подъемнике. При этом следите, чтобы коробка передач не могла упасть с подъемника. Также следите, чтобы она не наткнулась ни на какую деталь двигателя и не опиралась на первичный вал.

1. Перед установкой тщательно очистите сопрягаемые поверхности задней промежуточной пластины двигателя и картера сцепления.
2. Слегка смажьте шлицы первичного вала коробки и внутренние шлицы ведомого диска сцепления.
3. Установите коробку передач на двигатель и вставьте первичный вал в ведомый диск сцепления. Для этого коленвал можно повращать туда-сюда за клиновой ремень, пока шлицы не совпадут. Болты затягивайте только после того, когда между коробкой и двигателем не будет зазора. Вставьте и затяните болты с заданным моментом затяжки, который не на всех моделях одинаковый. Также используются болты разной длины и некоторые болты удерживают двигатель на коробке передач, в то время как другие ввинчиваются в двигатель со стороны коробки.

• В случае с карбюраторным двигателем затяните болты в соответствии с иллюстрацией ниже. Болты (А) крепят коробку передач на двигателе, болты (В) крепят двигатель вместе с упорным уголком на коробке передач. Все болты имеют разную длину.

Крепление коробки передач на двигателе в варианте с карбюратором

Длина болтов "l": 1 — 70 мм 2 — 80 мм 3 — 30 мм 4 — 25 мм Моменты затяжки: с 1 по 3 = 30 - 40 Н•м все остальные = 16 - 21 Н•м

• На инжекторном двигателе затяните болты в соответствии с иллюстрацией ниже. Эти болты также имеют разную длину и усилия затяжки. Опять некоторые болты держат коробку передач на двигателе (А), а некоторые двигатель на коробке передач (В).

Крепление коробки передач на двигателе в варианте с системой впрыска

Длина болтов "I": 1 — 55 мм 2 — 65 мм 3 — 35 мм 4 — 45 мм Моменты затяжки: 1 и 2 = 70- 80 Н•м

4. При затяжке болтов обратите внимание на разные значения моментов. Затягивайте болты равномерно за несколько проходов.
5. Установите штангу переключения и штангу стабилизатора в соответствии с иллюстрацией.
6. Залейте в коробку масло. Не для всех исполнений коробки передач количество масла одинаково:

• 5-ступенчатая коробка передач, карбюраторный двигатель 2.9 л
• 5-ступенчатая коробка передач, инжекторный двигатель 3.5 - 3.7 л

7. Установку приводных валов см. в Главе Сцепление и приводные валы.
8. Присоедините трос сцепления и отрегулируйте люфт педали согласно описанию в Главе Сцепление и приводные валы.
