5.1.10. Тросик акселератора

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите воздушный фильтр.

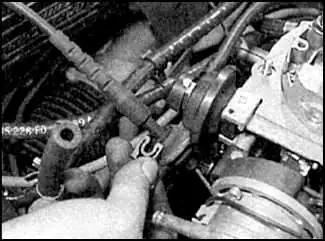

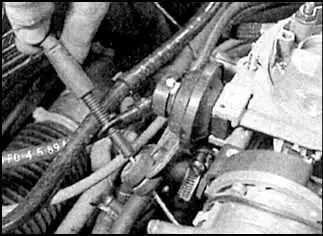

2. Снимите зажим с соединения тросика (фото слева) и снимите втулку тросика с кронштейна (фото справа).
3. Отсоедините тросик от рычага дроссельной заслонки на карбюраторе.
4. В салоне автомобиля освободите крепежные зажимы и снимите нижнюю панель отделки на стороне водителя.
5. Снимите крепление и отсоедините тросик от педали акселератора.
6. Запомнив, как был проложен тросик, вытяните его в двигательный отсек.
7. Установка проводится в обратном порядке снятия.

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Регулировка тросика осуществляется в двух местах. Для регулировки хода педали акселератора служит стопорный винт. Натяжение тросика регулируется зажимом на кронштейне карбюратора.
2. Проверьте, чтобы при отпущенной педали акселератора тросик был слегка ослаблен, а также проверьте, чтобы при полностью выжатой педали акселератора дроссельная заслонка была полностью открыта.

ПЕДАЛЬ АКСЕЛЕРАТОРА

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите нижнюю панель отделки на стороне водителя.
2. Снимите зажим и отсоедините тросик акселератора от педали.

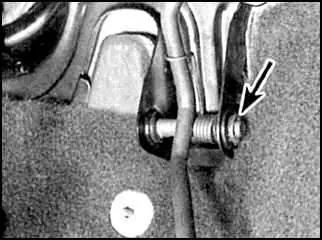

3. Достаньте чеку и опорный штифт педали (указан стрелкой). Снимите втулки и пружину.
4. Установка проводится в обратном порядке снятия.
