7.4.8. Снятие и установка стартера

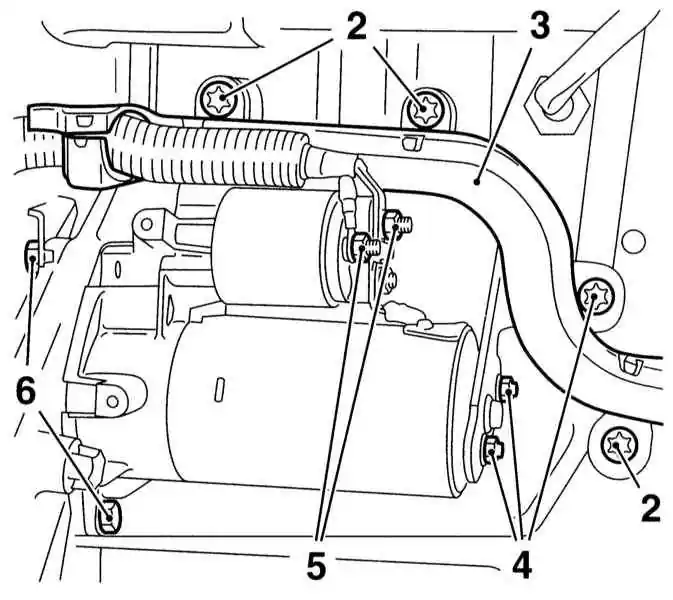

Схема установки стартера

2 — Болты крепления маршрутного желоба электропроводки
3 — Маршрутный желоб электропроводки
4 — Болты крепления опорного кронштейна выпускного коллектора и заднего кронштейна стартера

5 — Гайки крепления электропроводки тягового реле
6 — Болты крепления стартера

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный провод от батареи, поддомкратьте передок автомобиля и установите его на подпорки. При соответствующей комплектации снимите защиту картера.

Бензиновые модели

Двигатели SOHC

 ПОРЯДОК ВЫПОЛНЕНИЯ

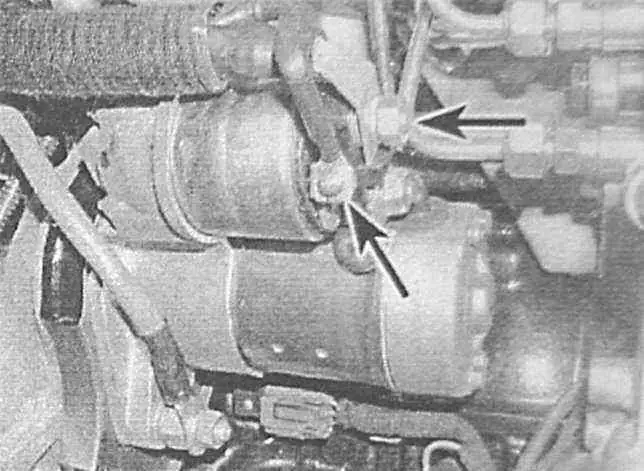

  1. Отдайте две крепежные гайки и отсоедините электрические разъемы от тягового реле стартера. Снимите подложенные под гайки шайбы.
  2. Отдайте крепежную гайку и отсоедините провод заземления от верхнего болта стартера.
  3. Отдайте гайку крепежного болта и, опустив стартер вниз, извлеките его из автомобиля.

Двигатели DOHC

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Выверните крепежные болты и снимите опорный кронштейн впускного трубопровода.
  1. Отдайте две крепежные гайки и отсоедините проводку от тягового реле, - снимите подложенные под гайки шайбы.
  1. Отдайте крепежную гайку и отсоедините провод заземления от верхнего болта крепления стартера.

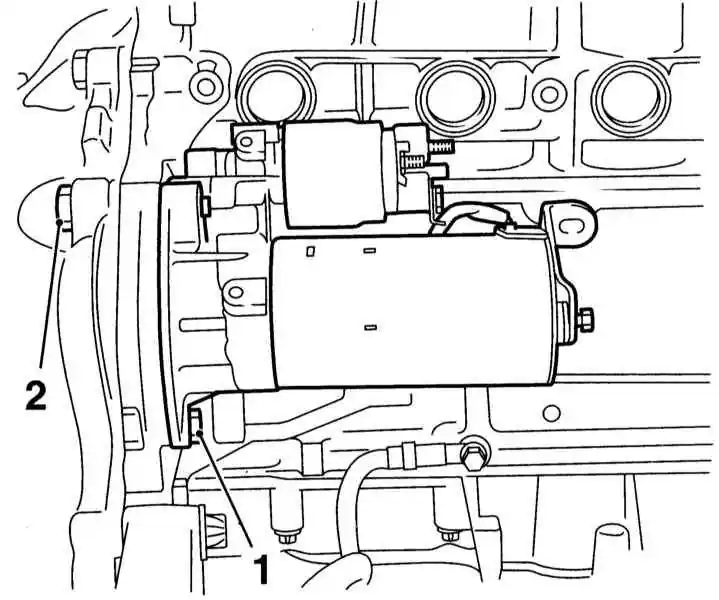

  1. Отдайте гайку крепежного болта и, опустив стартер вниз, извлеките его из автомобиля, - обратите внимание на разницу в длинах крепежных болтов (верхний болт (1) длиннее нижнего (2)).

Дизельные модели

Двигатель 1.7 л SOHC

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите впускные воздуховоды с датчиком MAF (см. Главу Системы питания и выпуска).
  2. Снимите ремень привода генератора (см. Главу Текущее обслуживание).
  3. На моделях с правосторонним рулевым управлением снимите генератор (см. Снятие и установка генератора).
  4. Снимите выпускной коллектор (см. Главу Системы питания и выпуска).
  1. Отсоедините электропроводку от тягового реле стартера.
  1. Выверните верхний болт крепления стартера со стороны трансмиссии.
  1. Снимите нижний болт крепления стартера со стороны двигателя. Извлеките стартер через верх из двигательного отсека.

Двигатель 1.7 л DOHC

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините сливную масляную трубку, соединяющую корпус масляного фильтра с блоком двигателя с задней стороны последнего, - приготовьтесь к сбору проливаемого масла.

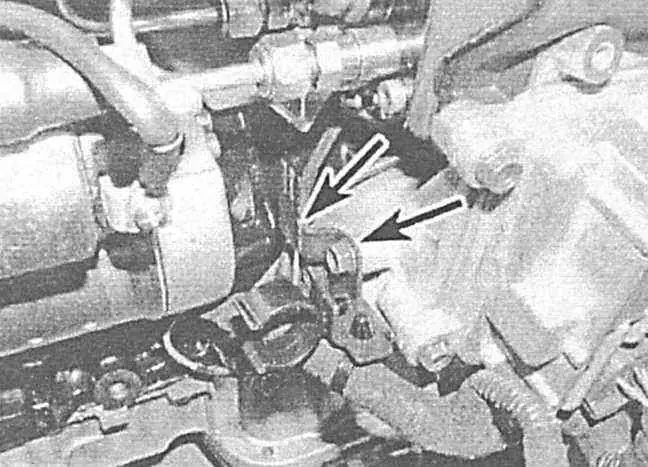

  1. Снимите датчик атмосферного давления (BARO) (см. Главу Системы питания и выпуска). Выверните крепежные болты и снимите кронштейн датчика с опорного кронштейна ECM.

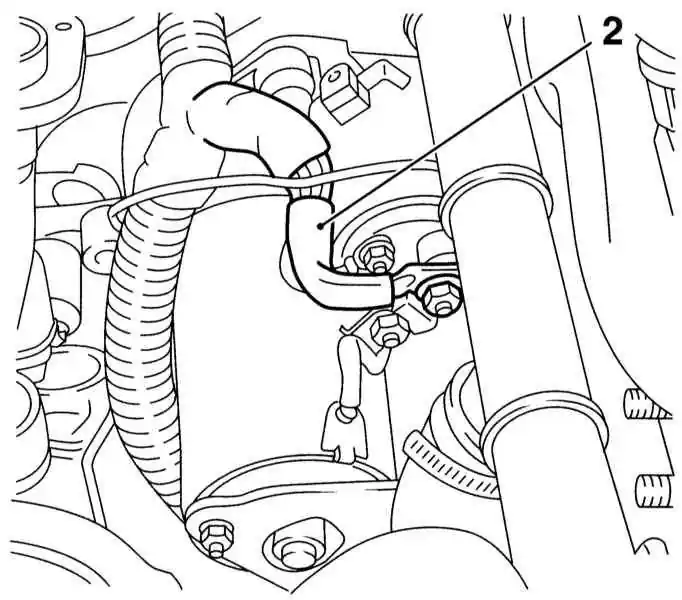

  1. Отдайте крепежные гайку и винт и отсоедините электропроводку от тягового реле стартера. Снимите подложенные под гайки шайбы (обратитесь к иллюстрации).
  1. Отдайте крепежную гайку и отсоедините провод заземления от нижнего болта крепления стартера.
  2. Выверните крепежные болты, опустите стартер вниз и извлеките его из-под автомобиля, - и выньте стартер через низ из-под автомобиля, - обратите внимание на разницу в длинах крепежных болтов (нижний болт длиннее).

Двигатели 2.0 литра

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. При соответствующей комплектации снимите защиту картера.
  2. Выверните два крепежных болта и снимите термозащитный экран стартера.
  3. Выверните болты крепления проводки к задней части блока цилиндров(см. иллюстрацию Схема установки стартера).
  4. Выверните крепежные болты и снимите с блока цилиндров опорный кронштейн выпускного коллектора (см. иллюстрацию Схема установки стартера).
  5. Отдайте две крепежных гайки крепления и отсоедините электропроводку от тягового реле стартера. Снимите подложенные под гайки шайбы.
  6. Выверните три крепежных болта и снимите термозащитный экран турбокомпрессора.
  7. Выверните болты крепления стартера, верхний болт установлен с правой стороны, нижний - со стороны трансмиссии (см. иллюстрацию Схема установки стартера). Поднимите стартер вверх и извлеките его из двигательного отсека.

Установка

Все модели

Установка производится в обратном порядке.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Проследите за правильностью укладки электропроводки и соблюдением требований Спецификаций по усилиям затягивания крепежа.
