1. Снимите газораспределительный ремень (см. Раздел Снятие и установка ремня привода ГРМ).
2. Заблокируйте распределительный вал от проворачивания при отпускании центрального болта его зубчатого колеса. Изготовьте из двух отрезков стальных пластин (одной длинной, и одной короткой) и трех болтов с гайками вильчатое приспособление для удержания колеса. Один болт используйте как осевой, два других закрепите на концах вилки, - они вводятся в зацепление с отверстиями в зубчатом колесе. Альтернативно можно снять крышку газораспределительного механизма (см. Раздел Снятие и установка крышки газораспределительного механизма) и удерживать вал рожковым ключом за лыски.

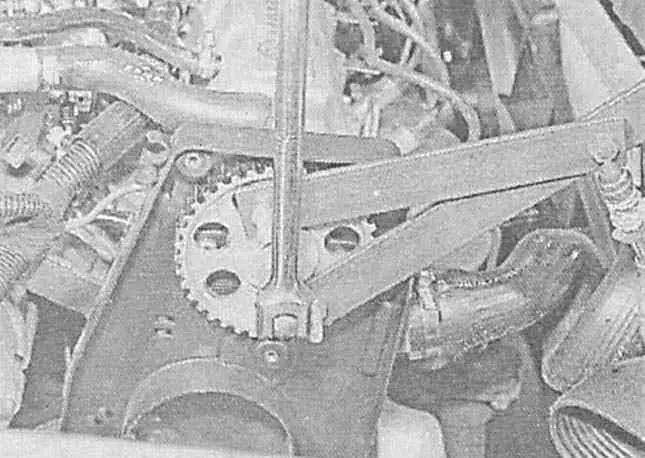

Блокировка распределительного вала от проворачивания при помощи вильчатого фиксатора (альтернативно можно снять крышку газораспределительного механизма и заблокировать вал за лыски рожковым ключом)

3. Выверните центральный болт и снимите его с вала вместе с шайбой. Снимите зубчатое колесо. Проверьте плотность посадки в цапфе установочного штифта колеса, - в случае необходимости извлеките штифт и уберите его в надежное место.

1. Перед установкой проверьте состояние сальника распределительного вала. В случае выявления следов утечек или признаков износа замените сальник (см. Раздел Замена сальника распределительного вала).
2. Посадите зубчатое колесо на цапфу вала, - проследите за правильностью попадания фиксирующего штифта в приемное отверстие на колесе.

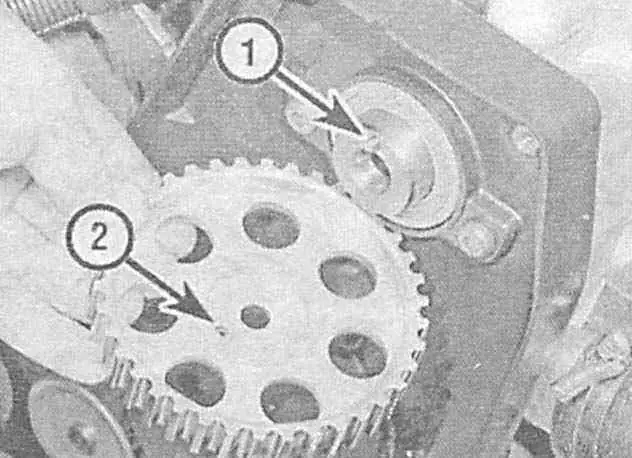

При посадке зубчатого колеса проследите за попаданием установочного штифта в приемное отверстие

3. Вверните центральный болт с надетой на него шайбой и затяните его с требуемым усилием, удерживая вал от проворачивания одним из описанных в параграфе 2 способов.

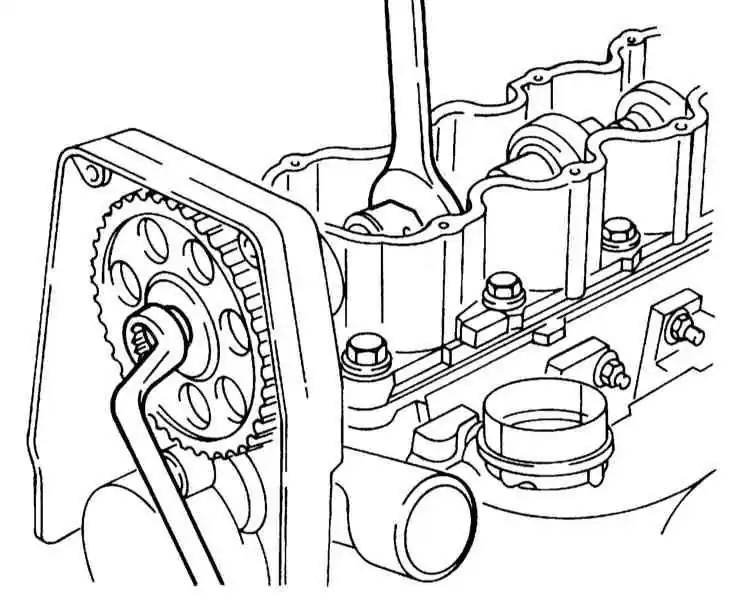

Затягивание центрального болта крепления зубчатого колеса распределительного вала (вал удерживается от проворачивания за лыски, - крышка ГРМ снята)

4. Установите ремень привода ГРМ (см. Раздел Снятие и установка ремня привода ГРМ), затем, - если снимали, - установите крышку газораспределительного механизма (см. Раздел Снятие и установка крышки газораспределительного механизма).

1. Снимите ремень привода ГРМ (см. Раздел Снятие и установка ремня привода ГРМ).
2. Снимите зубчатое колесо с цапфы коленчатого вала, - постарайтесь запомнить, какой стороной колесо было установлено.
3. Проверьте надежность посадки в своем пазу шпонки, - в случае необходимости извлеките шпонку и уберите ее в надежное место.

1. Если извлекали, установите шпонку в паз в цапфе коленчатого вала.
2. Проследив за попаданием шпонки в шпоночный паз, посадите зубчатое колесо на цапфу вала меткой ВМТ наружу.
3. Установите ремень привода ГРМ (см. Раздел Снятие и установка ремня привода ГРМ).
