3.5.18.8. Поршневые кольца

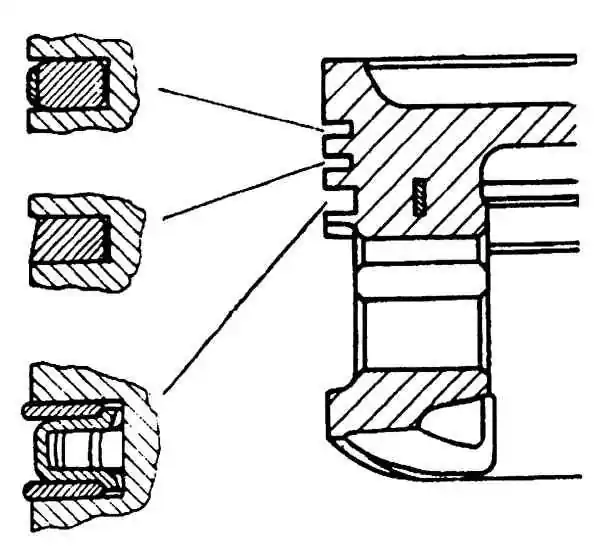

Расположение поршневых колец на поршне

Расположение замков поршневых колец бензиновых двигателей

 I – верхнее и нижнее уплотнительные кольца

II – маслоотражательное кольцо

Расположение замков поршневых колец

 I – верхнее уплотнительное кольцо

II – второе уплотнительное кольцо

III – маслосъемное кольцо

Установка

Перед установкой новых поршневых колец проверьте зазор в замке кольца.

Расположите поршни и поршневые кольца в соответствии с цилиндрами, в которых они будут работать.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите верхнее уплотнительное кольцо в первый цилиндр и днищем поршня протолкните его в цилиндр до основания цилиндра.
Предупреждение

Верхнее и среднее уплотнительные кольца различны, наружная поверхность среднего кольца конусная.
2. Используя щуп, измерьте зазор в замке кольца.
3. Повторите процесс измерения с кольцом, установленным в верхней части цилиндра, и сравните результаты измерения с техническими данными.
4. Если зазор слишком маленький, его необходимо увеличить, сошлифовывая торцы кольца.
5. Если зазор в замке кольца слишком большой, проверьте правильность соответствие колец вашему двигателю.
6. Повторите операцию проверки для каждого кольца в первом цилиндре и затем для колец в остальных цилиндрах.
7. Установите поршневые кольца на поршни таким же образом, как и при снятии.
8. После установки поршневых колец на поршне проверьте легкость перемещения поршневого кольца в канавке поршня и установите замки поршневых колец.
